自转旋翼轻型载人飞行器结构设计

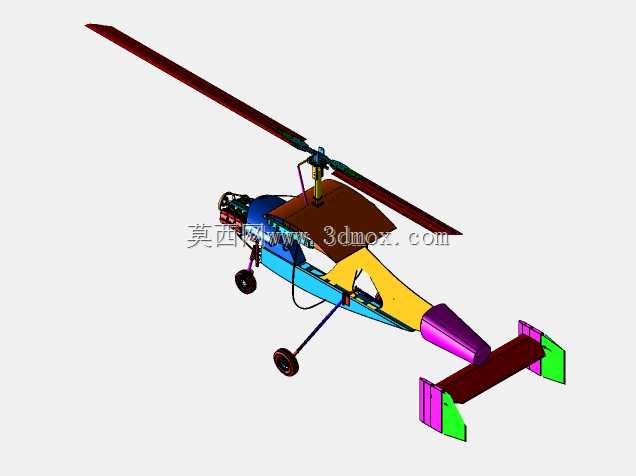

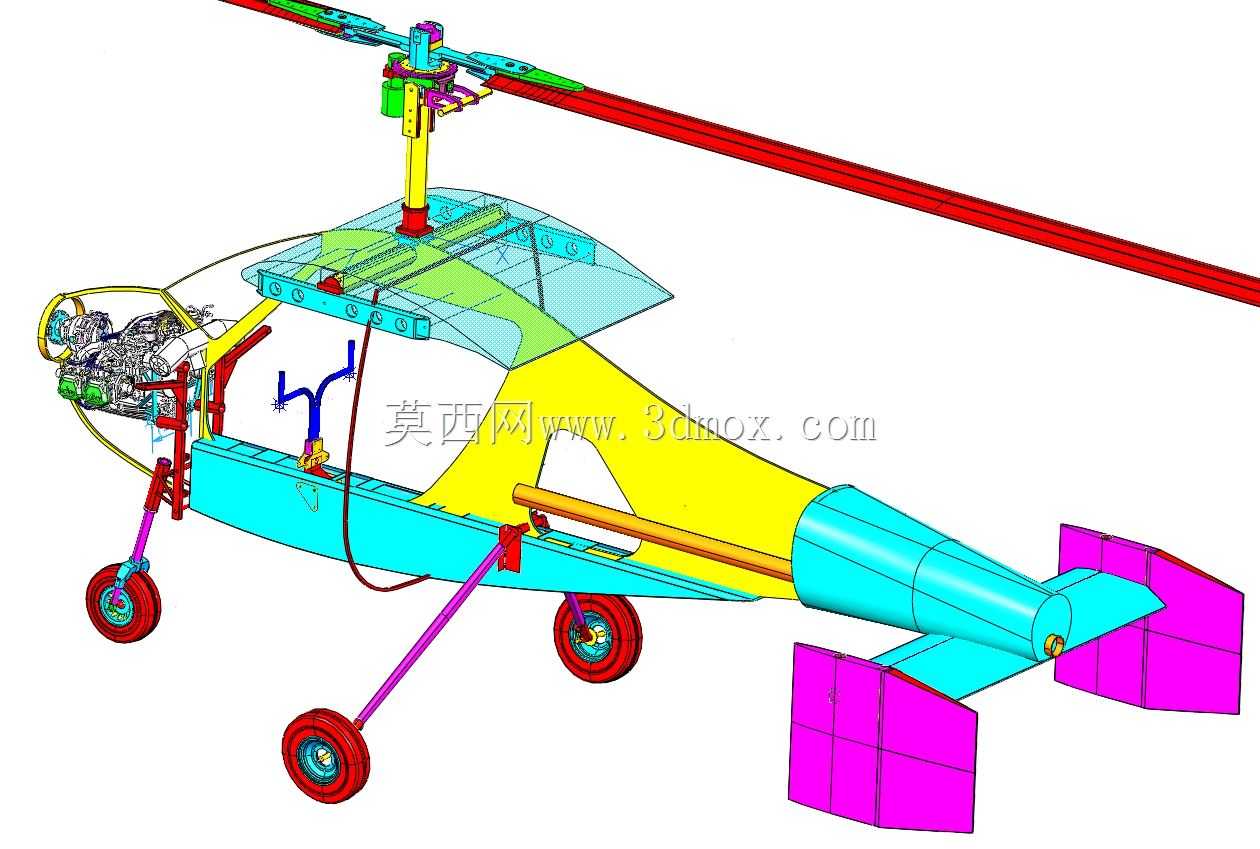

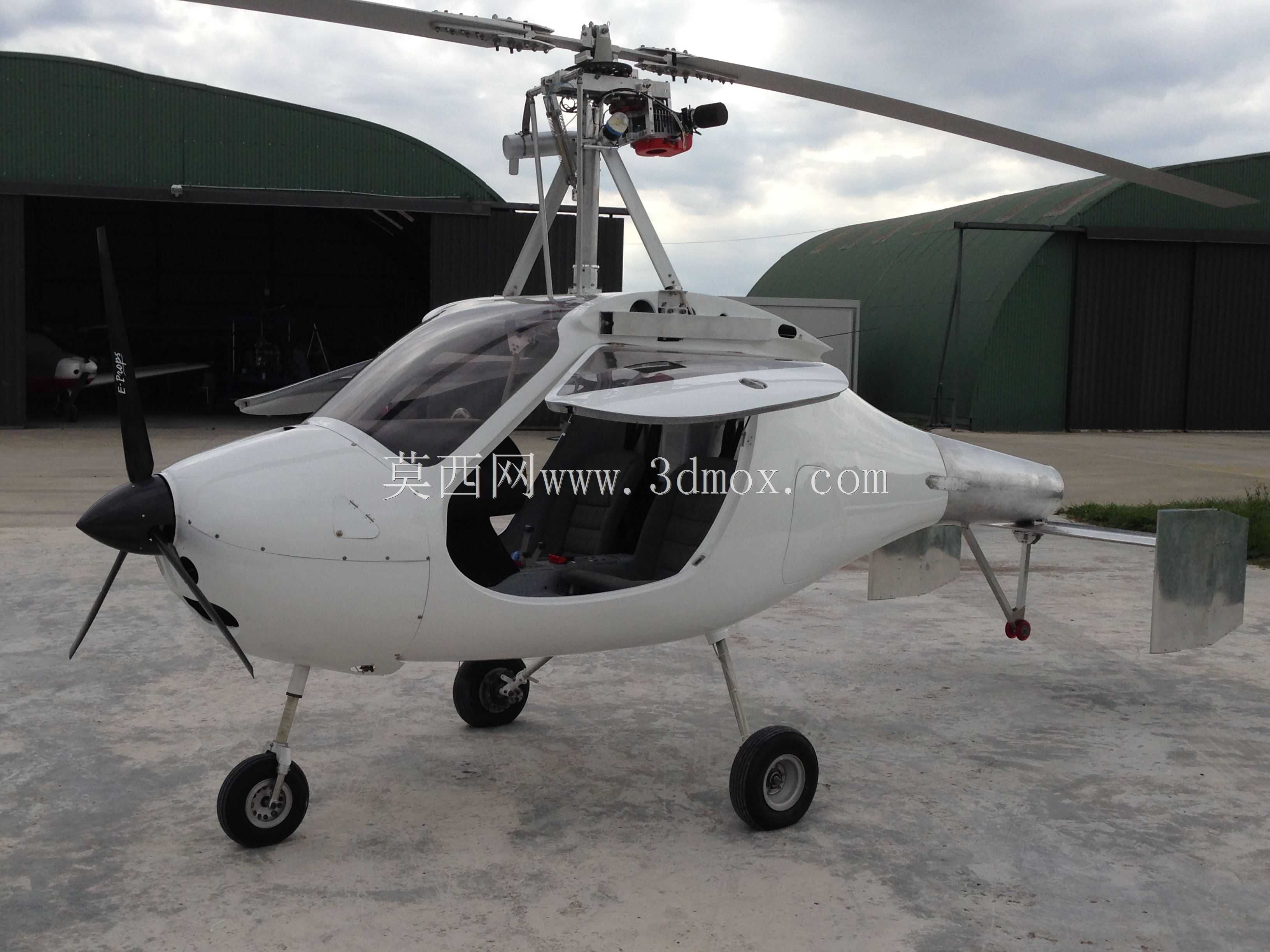

该自转旋翼飞行器的结构设计围绕低空短距起降场景展开，适配私人飞行、农林作业巡查、低空航拍观测等多类民用低空作业需求，无需长距离跑道支撑，在平整硬质空地即可完成起降操作，对起降场地的适配性远高于固定翼飞行器。整体机身采用流线型封闭式座舱设计，座舱内部预留双座乘坐空间，操控台、座椅安装位均按照人体工程学边界做了空间预留，座舱外壳曲面做了连续顺滑过渡处理，可有效降低低空飞行时的空气阻力，减少飞行过程中的紊流干扰。前部设置拉力螺旋桨结构，为飞行器提供前行动力输出，桨叶安装座预留了动平衡调节余量，可适配不同规格的螺旋桨换装需求，桨叶前方设置整流锥结构，优化前部气流走向。顶部主旋翼采用无动力自转结构设计，飞行过程中依靠前行气流吹动旋翼旋转产生升力，旋翼塔座结构做了轻量化减重处理，同时保留足够的结构强度应对旋翼转动产生的交变载荷，旋翼桨毂处设置挥舞铰、摆振铰结构，可抵消不同飞行姿态下的桨叶受力差，避免飞行过程中出现共振失稳问题。起落架采用前三点式轮式起落架布局，前起落架设置转向结构，可配合地面滑行时的方向操控，三个起落架支腿均采用弹性支撑结构，可吸收降落时的地面冲击载荷，起落架轮距、轴距参数经过重心匹配校核，地面滑行及降落过程中可保持足够的侧向稳定性，避免侧翻风险。机身尾部设置双垂尾加水平安定面结构，垂尾上预留方向舵安装位，水平安定面预留升降舵安装接口，可配合飞控系统实现飞行姿态的精准调整，尾部结构与机身主梁采用一体化连接设计，减少飞行过程中的尾部结构震颤。整体建模过程中对各部件的安装干涉做了全流程校核，所有活动部件的运动行程均预留足够安全间隙，机身蒙皮、内部承力框架、旋翼系统、起落架系统、动力安装位的接口尺寸均做了参数化定义，可根据不同的动力配置、载荷需求做快速参数调整，适配不同起飞重量的设计改型需求。
