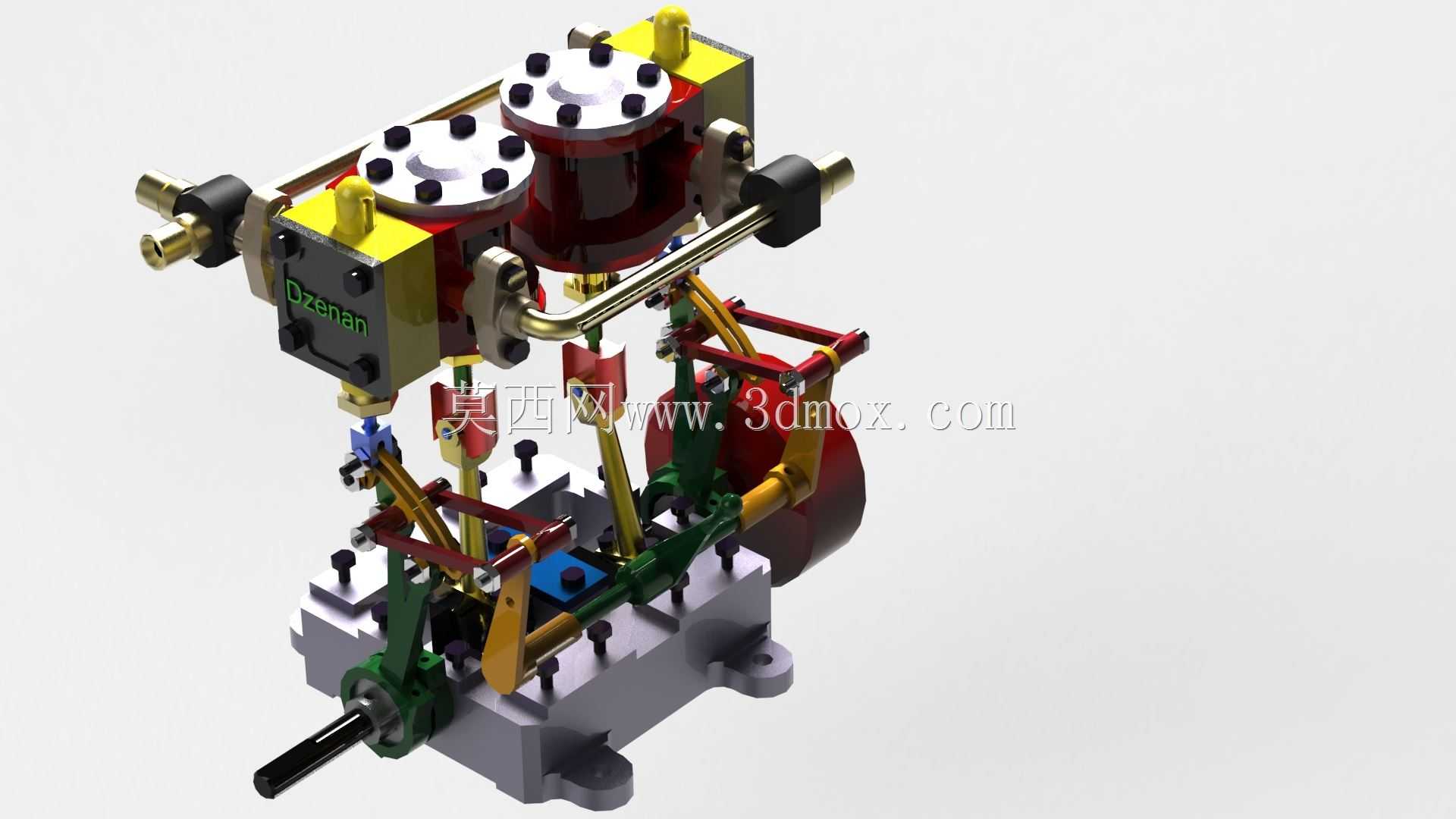

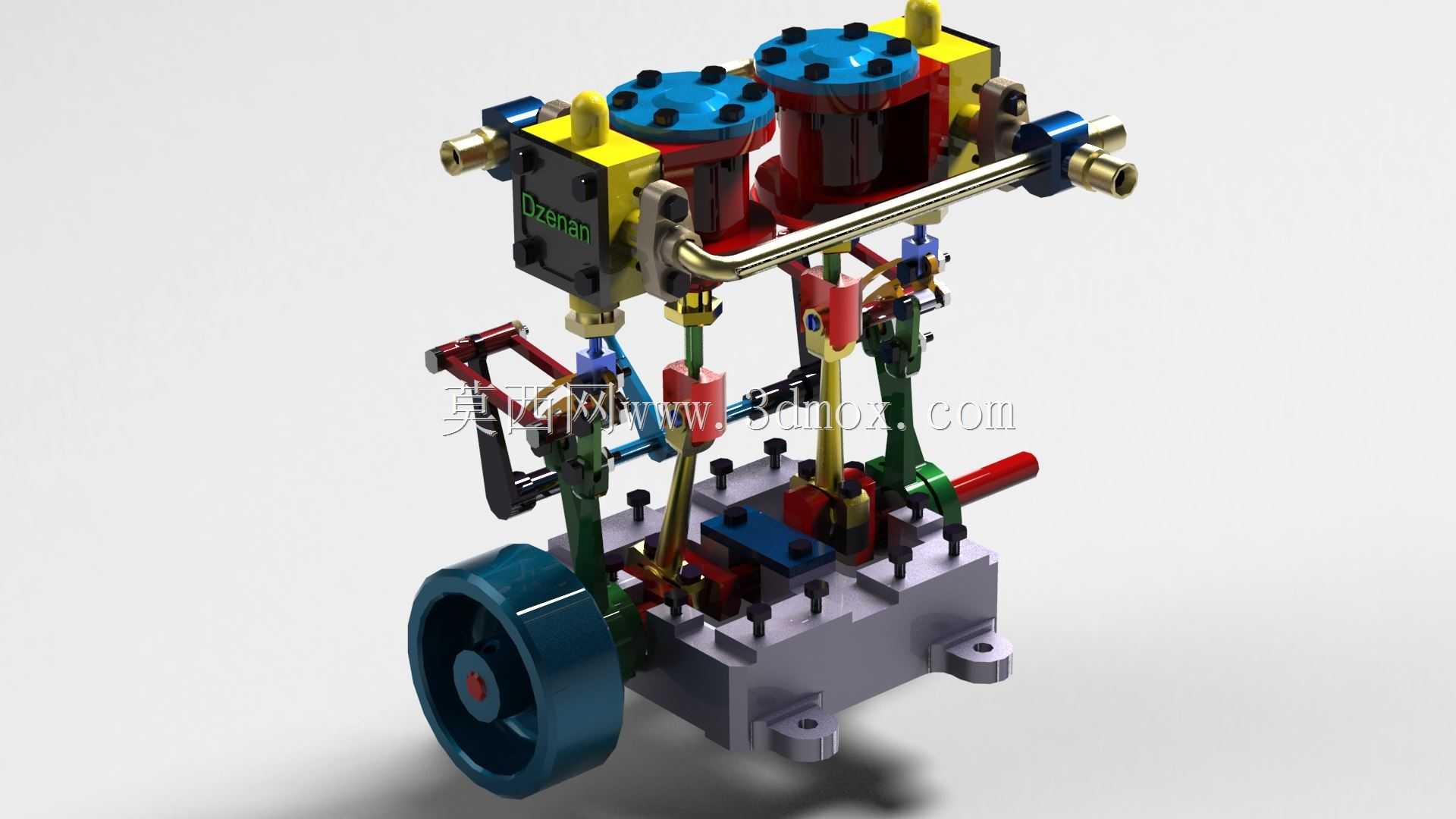

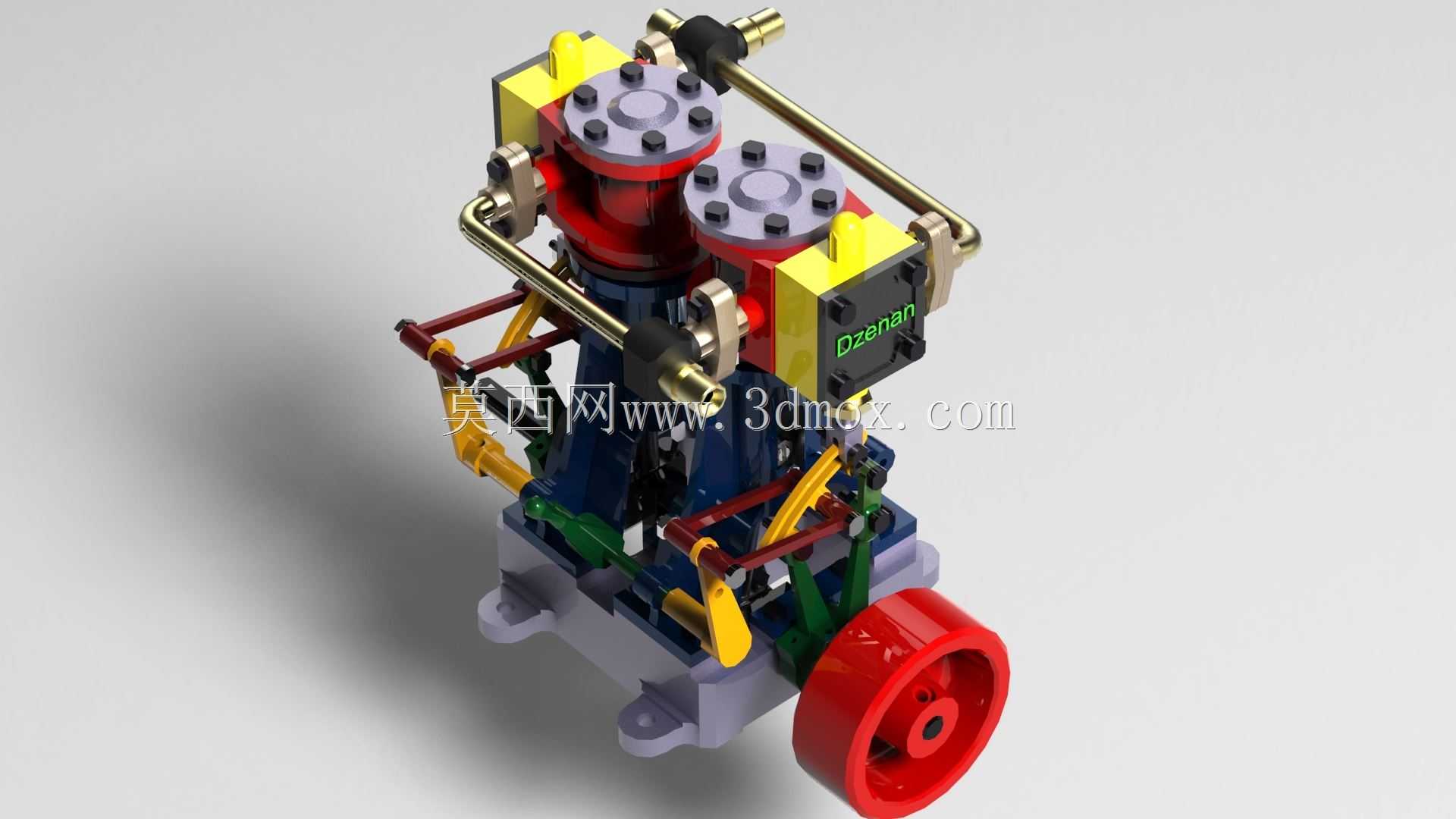

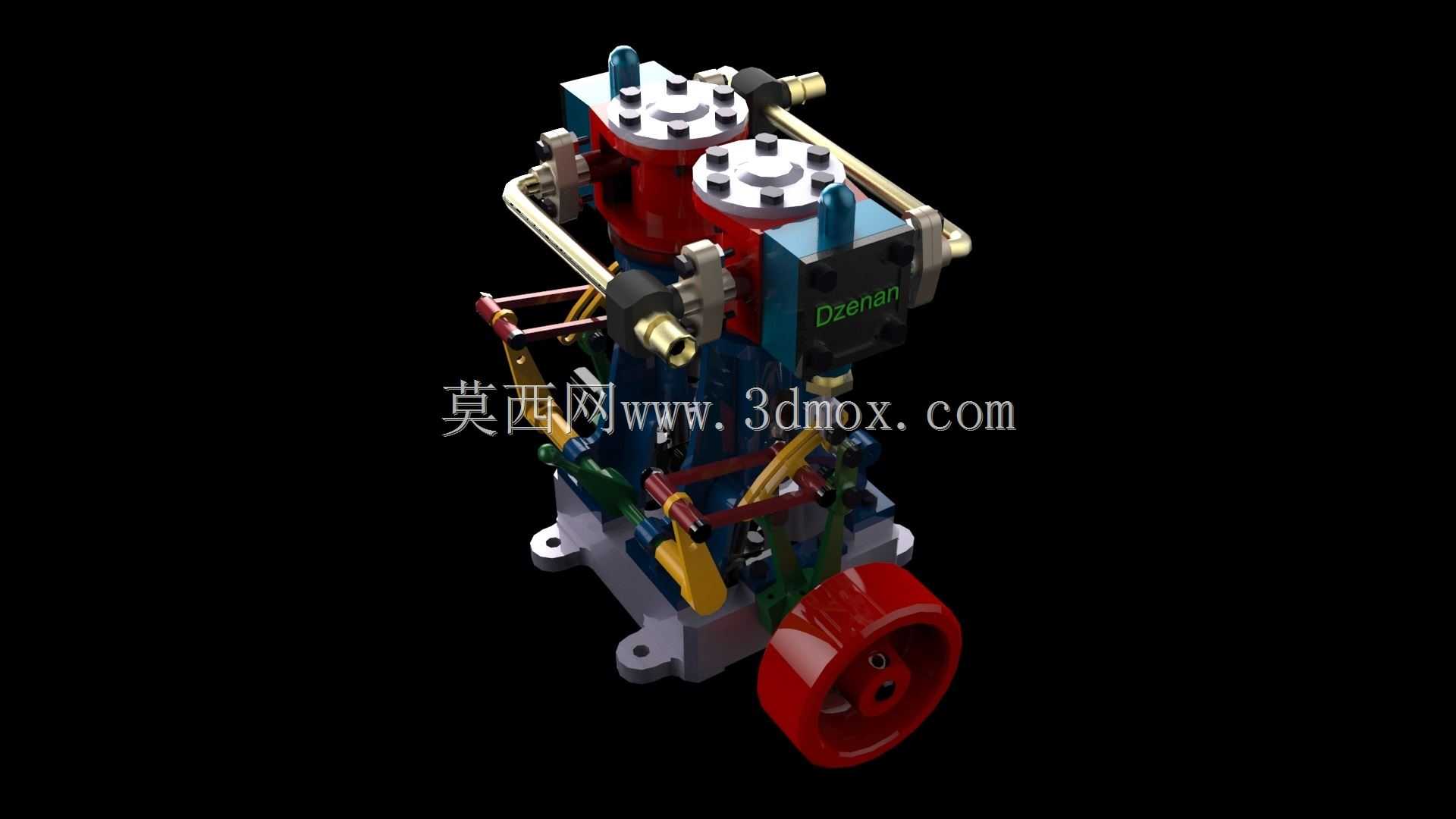

双缸立式往复式蒸汽机结构展示

该模型还原的是小型双缸立式往复式蒸汽机，这类动力装置早期广泛应用于小型船舶驱动、工厂轻型机床动力输入、教学演示教具等场景，依靠蒸汽压力推动活塞做往复运动，再通过曲柄连杆机构将直线运动转化为旋转扭矩输出，可适配低转速大扭矩的动力需求场景，在小型动力演示、复古动力装置复刻、机械原理教学场景中具备很高的参考价值。从功能特性来看，该结构采用双缸错位布置的配气设计，两个气缸的配气相位相互错开，能够有效抵消单缸动力输出的脉动问题，让动力输出更平顺，降低运行过程中的振动幅度；模型完整还原了配气滑阀组件、活塞连杆组、曲柄飞轮组、缸体密封结构、安装底座等全部核心部件，各部件之间的装配关系清晰，可直观演示蒸汽从进气口进入配气腔、推动活塞往复运动、带动曲轴旋转、最终通过飞轮输出扭矩的完整工作流程。设计思路上，该结构优先考虑了机构运动的可靠性，将配气传动连杆与曲轴做同步联动设计，无需额外的配气控制机构即可实现进排气的自动切换，大幅简化了整体结构；缸体部分采用分体式装配设计，气缸盖与缸体通过螺栓紧固，便于后期拆解维护与密封件更换；底座预留了标准化的安装孔位，可直接固定在安装基座上，避免运行过程中出现位移。从安装边界来看，该装置整体为立式紧凑布局，横向占用空间较小，进气接口布置在缸体侧上方，排气接口与飞轮分别布置在机体两侧，动力输出轴从机体侧端伸出，安装时需要预留飞轮旋转的安全空间，同时在底座下方预留减震垫的安装位置，能够进一步降低运行振动对周边设备的影响；各运动部件之间预留了合理的运动间隙，既保证机构运转顺畅，也避免了间隙过大导致的配气泄漏问题，整体结构兼顾了演示效果与实际运行的结构合理性，能够清晰展现往复式蒸汽机的核心工作原理，也可作为小型复古动力装置的结构设计参考。
