大学生方程式赛车钢管车架结构设计

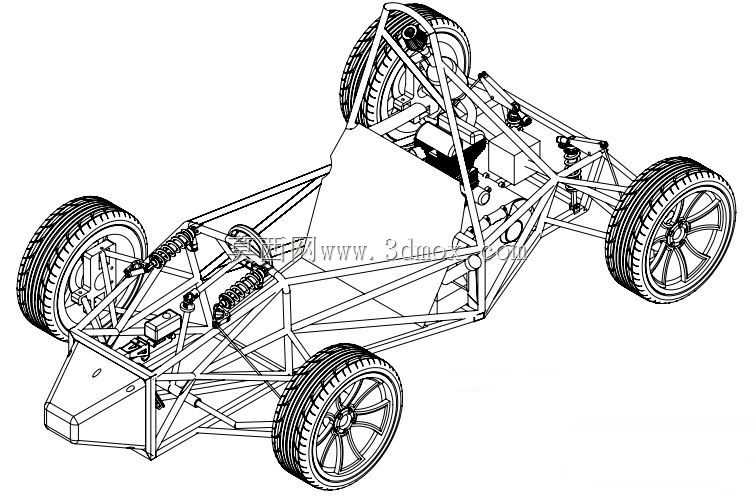

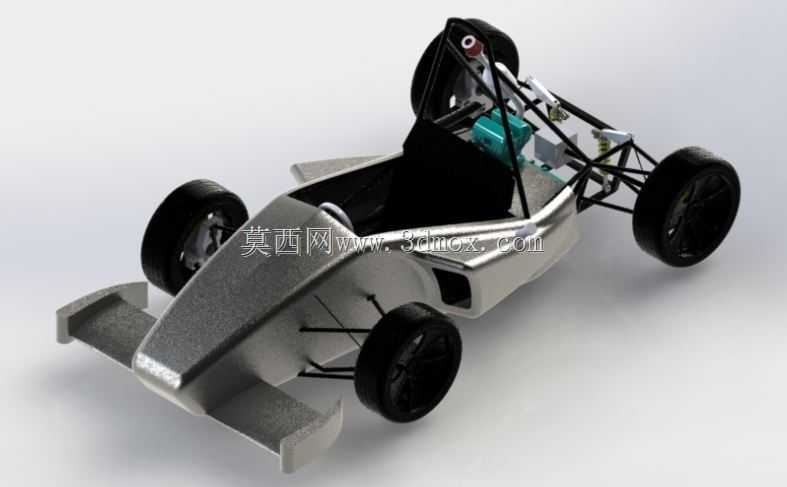

该作品呈现的是面向大学生方程式赛事打造的单座赛车底盘总成结构，核心应用于高校方程式赛车队的整车研发、赛事参赛以及车辆工程专业的教学实践场景，能够为赛车的动力系统布置、操控性能调校、安全结构验证提供精准的三维结构参照。从实际用途来看，这套结构是方程式赛车的核心承载基体，需要承接发动机、传动系统、转向机构、制动系统以及驾驶舱所有部件的安装固定，同时要在赛事的高速过弯、急加速、紧急制动以及非平整赛道行驶工况下，承受来自路面的冲击载荷、动力输出的反扭矩以及过弯时的侧向离心力，保障整车结构强度与操控稳定性。在功能特性层面，该结构采用空间钢管桁架式布局，通过不同管径的高强度钢管拼接形成立体承载框架，相比一体式单体壳结构具备加工难度低、改造成本低、结构强度冗余可控的优势，适配学生团队的加工制造能力；前后双叉臂式独立悬架结构直接与车架主承载梁连接，减震器采用倾斜布置方案，能够在有限的车架空间内最大化悬架行程，优化车轮跳动时的定位参数变化，提升轮胎抓地表现；转向机构采用齿轮齿条式布置，转向拉杆与悬架转向节的连接点经过运动学校核，能够保证转向过程中内外轮转角符合阿克曼几何特性，减少转向时的轮胎磨损，提升转向精准度；车架前部预留了碰撞吸能结构的安装空间，后部预留了动力总成与差速器的安装位，中部驾驶舱区域按照人机工程学要求预留了驾驶坐姿、方向盘、踏板组的布置空间，能够满足不同身高车手的驾驶操作需求。从设计思路来看，整套结构优先遵循赛事规则的尺寸边界要求，在规则限定的长宽高范围内最大化轮距与轴距，提升整车行驶稳定性；钢管的排布遵循力流传递路径优化原则，让来自悬架的冲击载荷能够通过多根钢管分散传递到整个车架，避免局部应力集中；所有部件的安装点都设计了加强衬板结构，防止长期交变载荷下出现连接点开裂的问题。在外形尺寸与安装边界上，整车长度控制在赛事规则限定的单座赛车尺寸区间内，宽度满足轮距不超规则上限的要求，车架底部的离地间隙适配赛事常见的路肩与赛道起伏工况，所有外接部件的安装接口都预留了足够的装配操作空间，方便实车装配时的部件调试与后期维护更换。
