手动台式冲压台钻支架结构设计

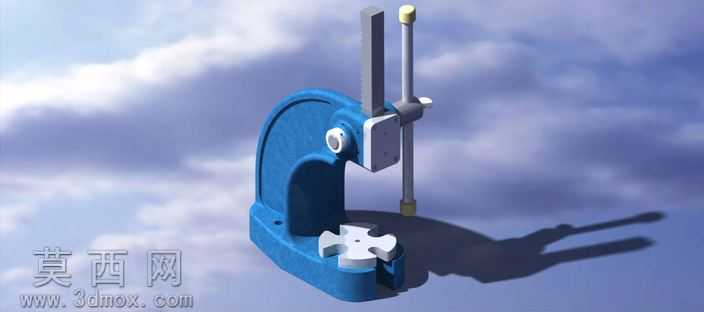

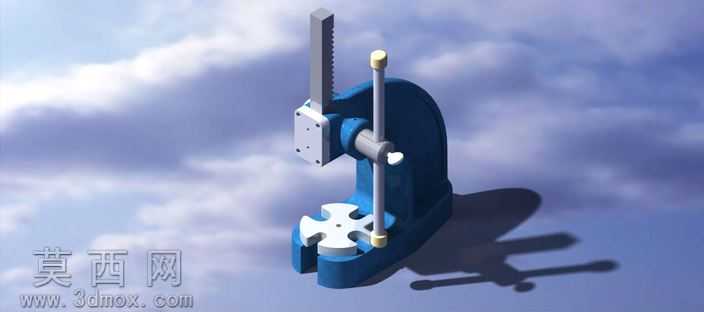

本作品为手动台式压装设备的完整三维结构设计，整体采用立式悬臂布局，以厚重的C型铸铁质感基座作为核心承载结构，建模阶段严格遵循手动压具的力学传递逻辑，对各部件的装配公差、运动行程做了精准的参数化设定。基座底部设计有平整的安装贴合面，可通过螺栓固定在工作台面，保证作业过程中的结构稳定性，基座下部的工作台面预留了多规格工件定位槽，可适配不同外形的待加工工件，满足小批量多品类的压装、冲孔、铆接作业需求。竖直方向的导向立柱采用高精度圆柱结构，与滑动压头组件做了间隙配合的装配设定，保证压头上下运动过程中无径向晃动，提升作业精度；驱动部分采用齿轮齿条传动结构，搭配带防滑握柄的手动操作杆，通过杠杆原理放大操作力矩，操作人员仅需施加较小的握力即可获得足够的压装出力，齿条侧面设计有行程刻度标识，可直观控制压头的下压距离，适配不同压装深度的工艺要求。压头组件设计有快换接口，可根据作业需求更换不同规格的压头、冲头，拓展设备的适用场景。渲染阶段采用写实风格材质设定，主体承载结构赋予深蓝色磨砂铸铁材质，还原工业设备的厚重质感，传动齿条、操作杆、导向柱等运动部件赋予亮面金属材质，区分不同部件的功能属性，工作台面的工件采用哑光工程塑料材质，通过光影效果突出各部件的结构轮廓与装配关系。整体设计充分考虑手动作业的人机工程学，操作杆的握持高度、转动行程都符合日常手动操作的舒适区间，各运动部件之间都预留了合理的装配间隙，避免运动过程中出现卡滞，同时对结构的应力集中部位做了圆角过渡处理，提升整体结构的耐用性，完整还原了手动台式压具的全部结构细节，可作为手动压装设备设计、机械结构教学的参考案例。
