立式液压垂直木柴拆分加工设备

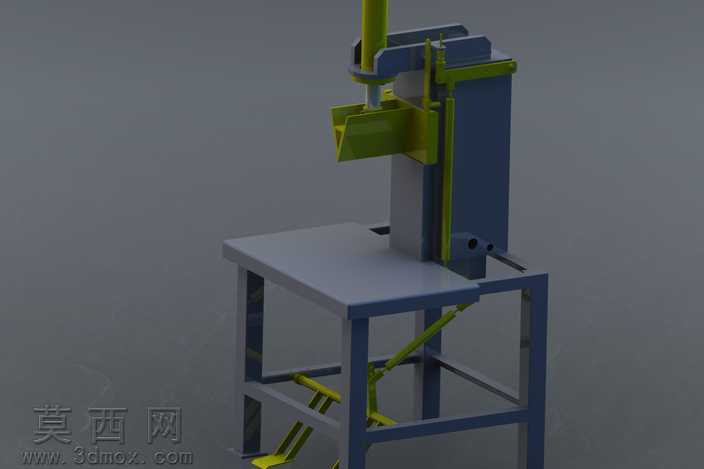

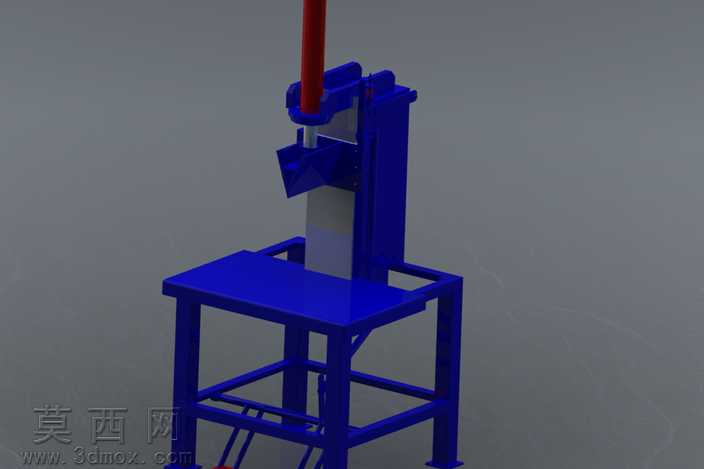

本作品为立式液压驱动的木柴拆分设备三维模型，采用SolidWorks完成全参数化建模，建模过程严格遵循机械设计规范，对设备各组成部件进行1:1等比例还原，完整呈现设备的装配逻辑与结构细节。模型渲染阶段采用哑光金属材质模拟机架钢结构，搭配黄绿色警示涂装覆盖液压执行部件与操作联动结构，深灰色金属漆还原工作台面板质感，通过光影调整突出部件间的层级关系，清晰展现各结构的连接方式与运动空间。设备整体采用立式框架结构，底部为方管焊接成型的双层支撑机架，上层铺设平整工作台面作为木料放置工位，机架侧面设置脚踏式液压控制结构，通过连杆机构连接液压控制回路，实现操作人员手脚协同的作业模式；垂直布置的液压主缸安装于机架后侧立柱，缸体前端配备V型定位夹料结构与楔形劈刀，夹料结构可在劈切前对木料进行侧向定位固定，避免劈切过程中木料偏移，液压管路沿机架立柱内侧排布，兼顾结构整洁性与管路防护需求。设计过程中优先考虑作业稳定性与操作安全性，将液压执行单元垂直布置以最大化利用劈切方向的压力输出，150000N的额定劈切力可适配常见硬木木料的拆分需求，脚踏控制结构解放操作人员双手，便于上下料与木料调整；双层机架结构在保证支撑强度的同时降低整体重量，底部预留的安装位可适配固定脚轮或地脚螺栓，满足不同作业场景的移动或固定需求。模型完整还原了液压回路的连接点位、铰接部件的转动间隙、紧固件的排布位置，各部件可实现独立编辑与运动仿真，能够直观演示劈切作业的完整动作流程，从木料放置、夹料定位、液压下压劈切到复位的全流程动作均可通过装配约束实现动态模拟，为设备的结构优化、加工制造与作业演示提供精准的三维数据支撑。
