龙门式工业折弯压机结构设计方案

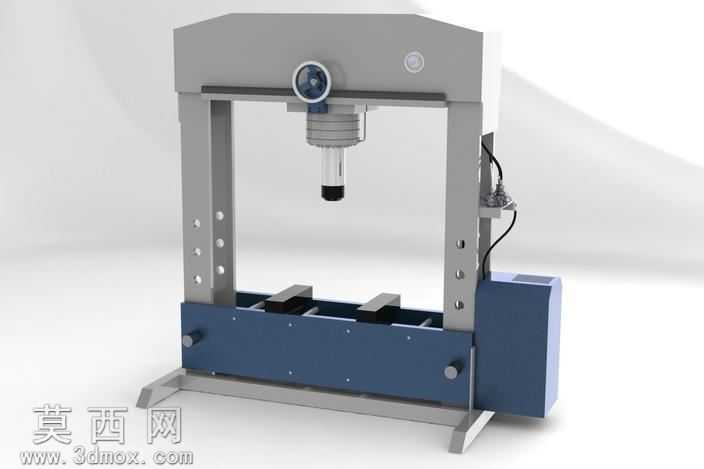

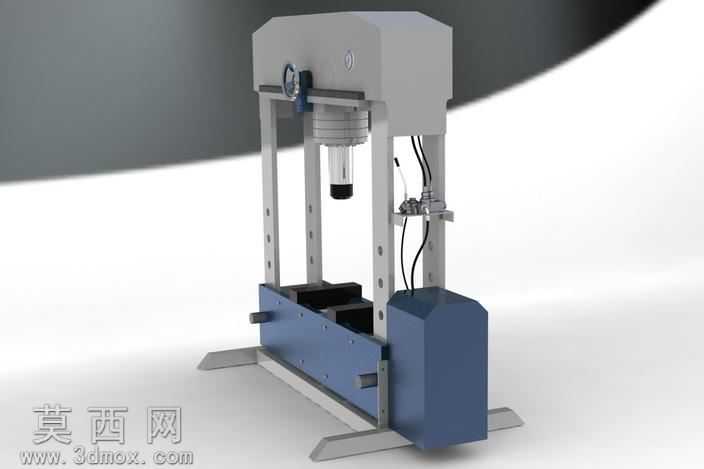

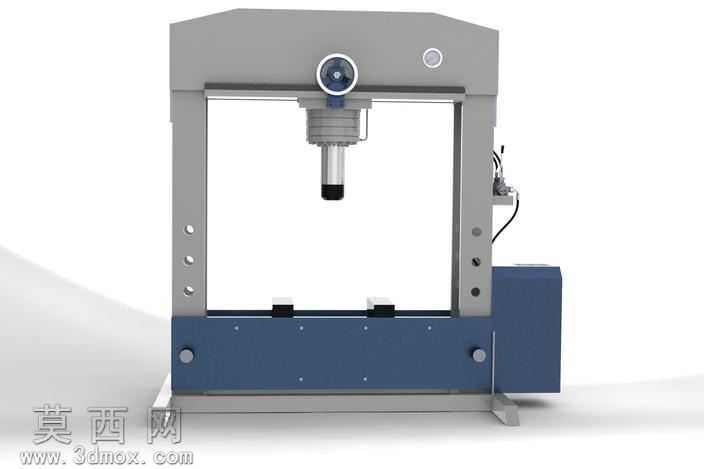

本作品为龙门式工业折弯压机三维建模设计，整体采用经典龙门框架式结构布局，建模过程中严格遵循工业压力设备的结构力学设计规范，对各功能部件进行了1:1等比例参数化建模。模型主体框架采用高强度灰铸铁材质设定，左右两侧立式立柱与顶部横梁、底部工作台采用一体化刚性连接设计，立柱表面等距排布的调节孔位可实现压头作业高度的多档位调整，适配不同高度规格工件的折弯、压装作业需求。顶部压头驱动单元集成了手动调节手轮与液压驱动组件，压头端部设置快换式工装接口，可根据不同加工需求更换对应压型模具，压头侧面布设的液压管路与右侧独立液压动力柜连通，动力柜外壳采用冷轧钢板喷塑材质设定，内部预留液压泵、控制阀组的安装空间，还原真实设备的动力传输逻辑。底部工作台面设置多组可调节定位挡块，可根据工件折弯尺寸灵活调整定位位置，工作台两侧设置手摇式调节机构，可实现挡块的横向位置微调，保障工件折弯精度。建模过程中对各部件的装配关系进行了完整约束，还原了设备的实际运动逻辑，包括压头的上下进给运动、定位挡块的调节运动、手轮的旋转操作等，所有部件的倒角、安装孔、连接螺栓等细节特征均完整还原，未做过度简化处理。渲染阶段采用工业产品写实渲染风格，金属框架部分赋予磨砂铸铁材质，液压部件赋予金属烤漆材质，操作手轮采用防滑胶木材质，通过柔和的工作室打光方案突出设备的结构层次感与材质质感，清晰展现各功能部件的布局与连接关系。设计思路围绕中小批量钣金加工、零部件压装场景的实用需求出发，在保障设备结构刚性的前提下优化了操作空间布局，开放式的龙门结构方便长尺寸工件的上下料作业，手动调节与液压驱动结合的设计兼顾了作业效率与操作灵活性，可作为工业压机设计参考、实训教学演示、虚拟装配仿真的数字化模型使用。
