倒档拨叉气动夹紧工装结构设计

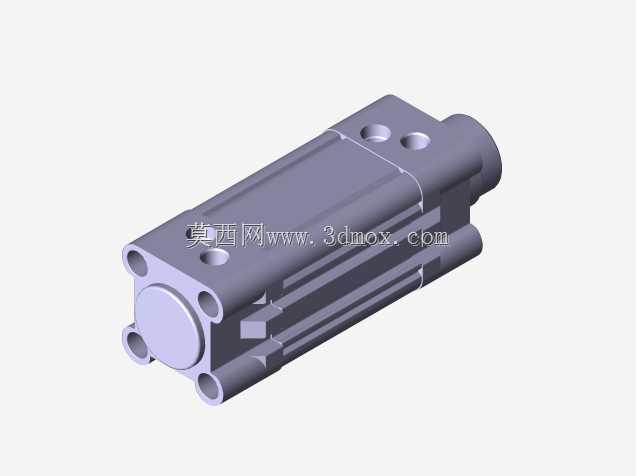

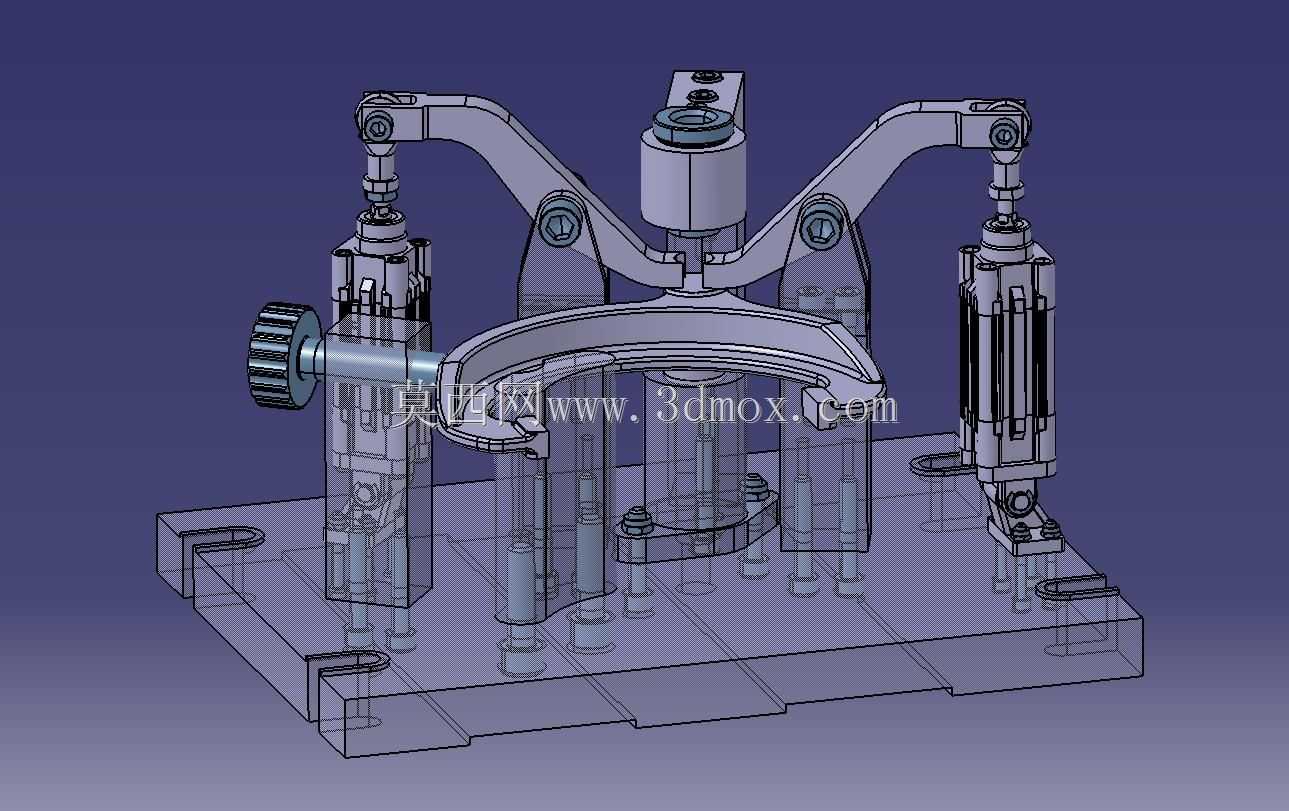

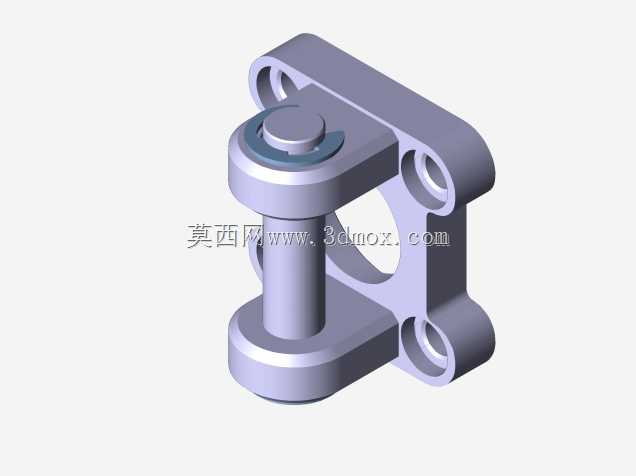

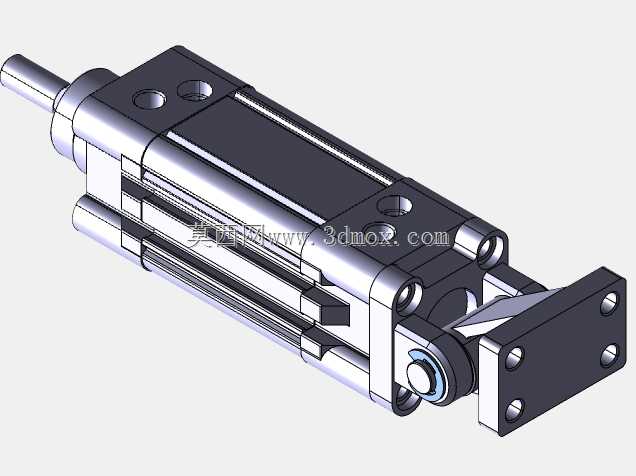

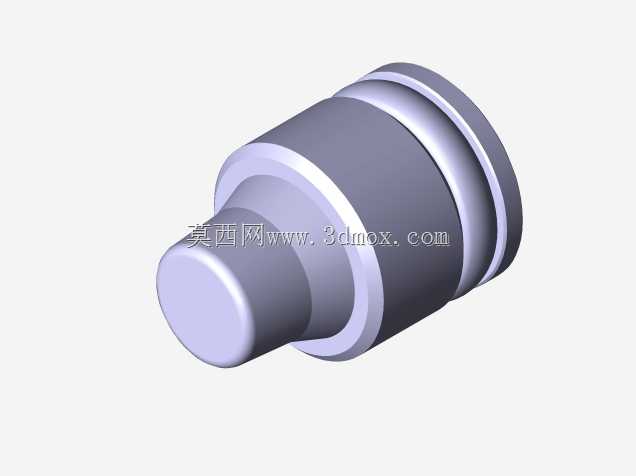

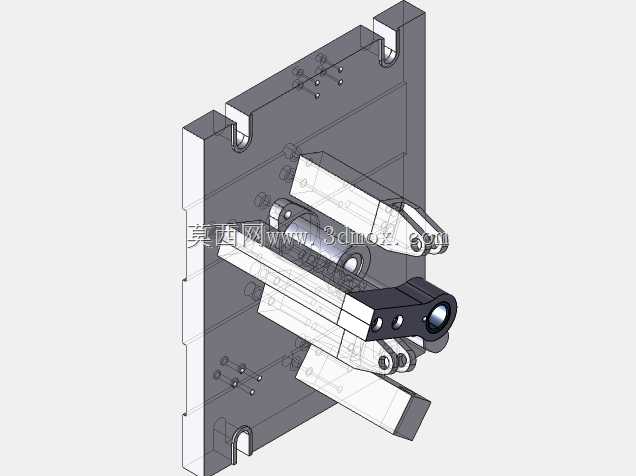

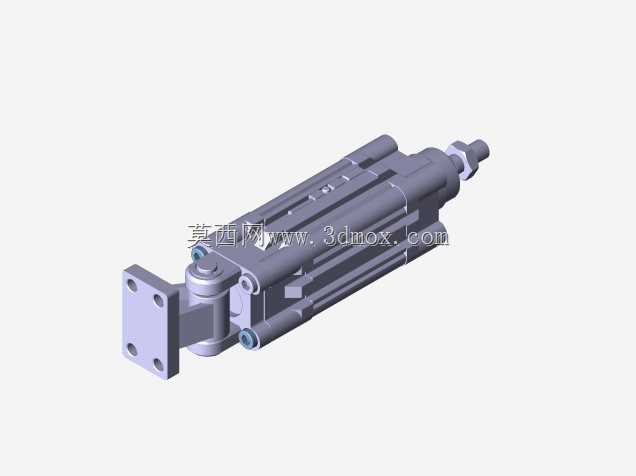

该装置主要应用于汽车变速器零部件加工工序环节，针对倒档拨叉这类异形薄壁类零件的机加工、装配检测场景提供稳定的工件夹持解决方案，解决传统手动装夹效率低、夹持力一致性差、零件易变形的行业痛点。在实际生产场景中，倒档拨叉作为变速器换档机构的核心传力零件，其加工精度直接影响换档操作的平顺性与档位啮合可靠性，这类零件外形轮廓不规则，装夹定位基准难找，普通夹具装夹时容易出现夹持偏移、薄壁部位受压变形的问题，该气动夹紧装置通过多点同步压紧的结构设计，能够在工件放置到位后快速完成稳定夹持，适配拨叉类零件铣削端面、钻削销孔、修磨换档接触面等多道加工工序的装夹需求。从功能特性来看，装置采用双侧对称气动压臂配合中部定位柱的结构布局，以工件的基准孔与下端面作为主要定位面，两侧压臂的压紧点精准对应拨叉的刚性加强部位，避开薄壁易变形区域，气动驱动的方式能够保证每次夹持力保持恒定，不会出现手动夹紧时力值波动导致的工件装夹变形或夹持松动问题，同时压臂端部设置有可调式压头，可根据不同批次拨叉的尺寸公差微调压紧高度，适配一定尺寸范围内的同系列拨叉零件装夹。设计思路上，整体采用底板集成式布局，所有气动元件、定位组件、压紧臂全部集成在一块平整的安装底板上，底板上预留有标准的T型槽与安装孔位，能够直接固定在铣床、钻床的工作台面上，也可适配自动化生产线的随行工装位；中部的定位芯轴采用可拆卸式设计，更换不同直径的芯轴即可适配不同孔径的拨叉零件，两侧的气动执行元件选用带导杆的紧凑型气缸，保证压臂动作的直线度，压臂与气缸输出端采用铰接式连接，配合复位弹簧实现松开状态下压臂自动抬升，方便工件上下料操作。外形尺寸与安装边界方面，装置整体为矩形布局，横向宽度适配常规机床工作台的安装尺寸，纵向深度预留足够的工件上下料操作空间，整体高度控制在机床主轴的有效行程范围内，不会出现加工干涉问题；底板上的安装孔位采用行业通用的孔距标准，无需额外加工转接板即可完成设备安装，所有气动管路全部内置在底板下方的走线槽内，外观整洁无外露管线，避免加工过程中切屑、切削液损坏气动元件，同时装置的压紧动作行程经过精准计算，压臂打开后的抬升高度足够工件垂直吊放取件，无需额外避让操作，能够有效缩短单件装夹的辅助时间，提升单工序的生产加工效率。
