钢管桁架式单人越野车架结构设计

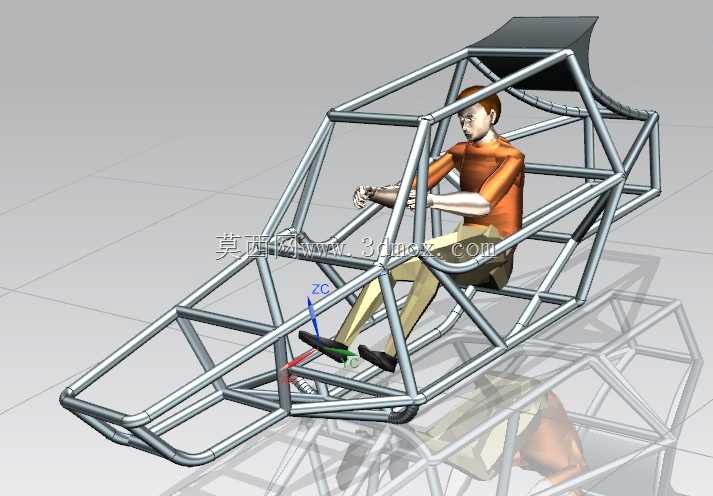

该结构为钢管拼接成型的单人越野类车辆承载车架，主要适配非铺装路面的休闲越野、场地竞技、短途特种通行场景，可作为小型全地形越野车、自制越野卡丁车、单人丛林穿越代步车的核心承载基体，能够在颠簸、起伏、多障碍的野外路况下为驾乘人员提供可靠的结构防护与安装支撑。从实际用途来看，该车架是整车的核心承载骨架，需要承接驾乘人员的全部重量，同时为转向操控机构、动力传动组件、行走悬挂系统、外观覆盖件提供对应的安装点位，在车辆行驶过程中传递路面带来的冲击载荷，抵消过弯、爬坡、飞跃落地时产生的结构形变应力，同时环绕座舱的管架结构能够在车辆发生侧翻、碰撞时形成刚性防护笼，避免驾乘人员受到外部结构的直接挤压。在功能特性上，该车架采用等径薄壁钢管弯折后拼接成型，整体为空间桁架结构，通过三角形稳定结构排布提升整体抗扭、抗弯性能，在控制整体重量的前提下最大化结构强度；座舱区域按照成年男性驾乘姿态预留了充足的操作空间，方向盘安装位、脚踏操作区、座椅固定点的位置完全符合人体工程学驾乘姿态，驾乘人员入座后手臂握持方向盘、脚部踩踏操控踏板的姿态自然舒展，长时间操控不易产生疲劳；车架前部预留了前悬挂、转向机构的安装边界，后部预留了动力单元、后悬挂的装配空间，上部预留了防滚顶棚、外观覆盖件的固定点位，下部的管架排布避开了传动组件、行走系统的运动干涉区域，各安装位的连接点均做了局部加强处理，避免应力集中导致的管架开裂。设计思路上，整体遵循轻量化与高刚性平衡的原则，所有管材的排布均沿载荷传递路径布置，减少无受力贡献的冗余管材，在驾乘人员的躯干、头部周边的管架做了加密排布，形成闭环防护结构，车头部分的管架向前延伸形成碰撞溃缩缓冲区，能够在正面碰撞时通过管材的形变吸收部分冲击能量，座舱底部的管架做了横向加强，能够承接落地时的垂直冲击载荷，同时整体车架的宽度、高度尺寸充分考虑了林间穿行、狭窄场地通行的需求，整体轮廓紧凑，不会因为尺寸过宽影响复杂地形的通过能力。安装边界方面，车架整体宽度控制在单人驾乘的合理区间，两侧管架的外侧预留了悬挂摇臂、车轮的安装空间，轮距设定符合小型越野车辆的侧倾稳定性要求，车架底部的离地间隙预留充足，能够满足非铺装路面的通过性需求，各安装点位的同轴度、平面度在设计阶段就做了公差匹配，确保后续各总成部件能够直接装配，不需要二次改孔调整。
