同轴传动用凸缘刚性联轴器结构设计

这类刚性凸缘联轴器，在常规工业传动场景里的应用覆盖范围极广，从常规输送线的辊道传动、小型泵组的电机与泵体对接，到普通机床进给轴的动力衔接，只要是两轴对中精度能得到保证、运转过程中无显著相对偏移的同轴传动场合，都能见到它的身影。它的核心作用就是将两根同轴线布置的转轴牢固结合为一体，在运转过程中同步传递旋转扭矩，部分工况下也可兼做简易的过载保护环节——当负载超出螺栓剪切极限时，连接螺栓先发生剪断，避免后端贵重传动部件受冲击损坏。

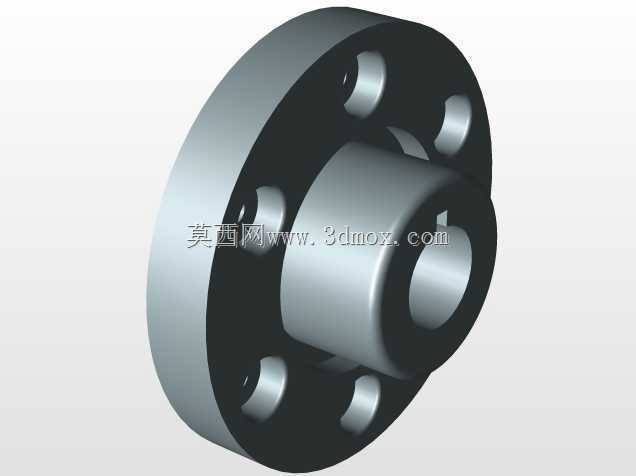

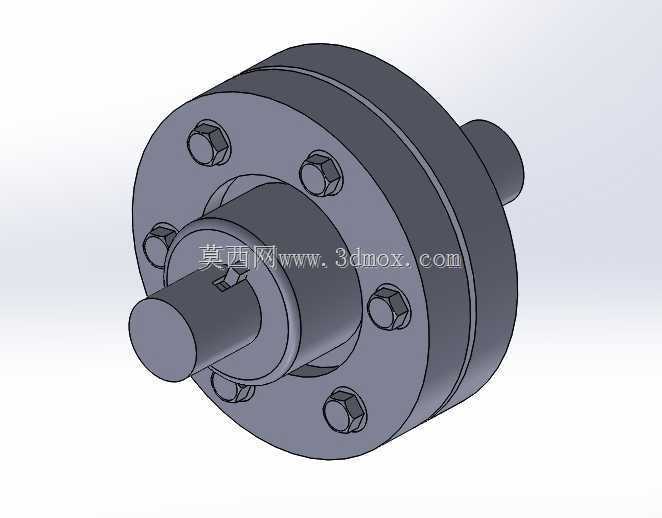

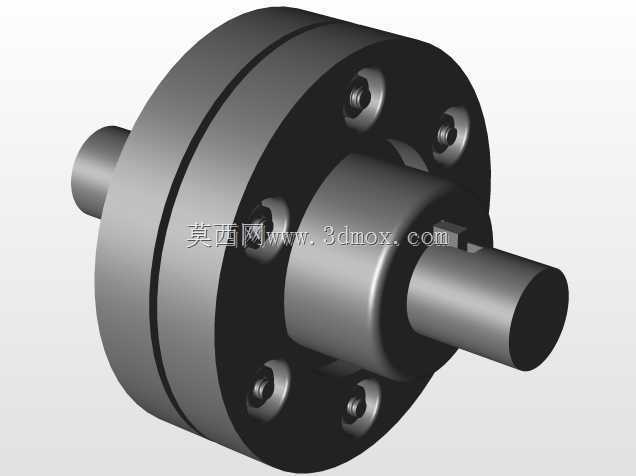

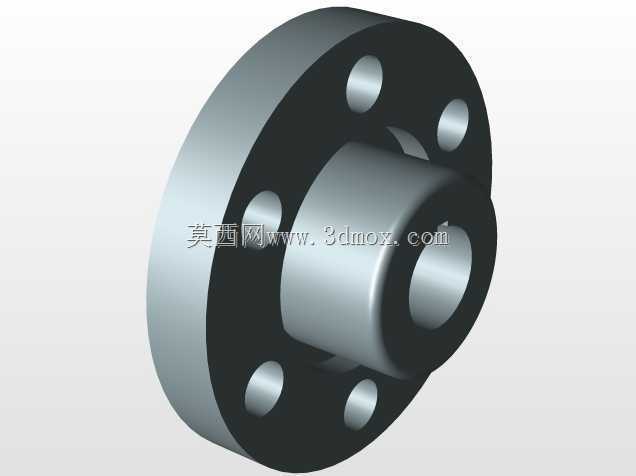

从结构设计逻辑来看，这款联轴器采用的是最经典的对合凸缘结构，两个带毂的圆盘件分别通过键连接固定在两根待对接的轴端，圆盘对接面加工有定位止口，装配时止口与对应凹槽精准嵌合，能保证两轴的同轴度误差控制在极小范围内，避免运转时出现偏心带来的振动。连接环节采用沿圆周均布的普通六角头螺栓，螺栓穿入两个法兰的对应光孔后通过螺母锁紧，靠螺栓预紧后法兰接触面间的摩擦力，以及螺栓杆受剪的双重作用传递扭矩，均布的螺栓排布能让圆周方向受力均匀，避免局部应力集中导致的连接失效。

从安装边界与尺寸适配角度来说，这类联轴器的轴向尺寸相对紧凑，不会在轴向上占用过多安装空间，两个轴毂的内孔可根据对接轴的实际直径做适配加工，键槽尺寸匹配对应轴的平键规格即可完成周向固定。法兰盘的外径尺寸根据额定传递扭矩的大小做匹配设计，螺栓数量与规格也随扭矩等级提升相应增加，装配时需要先将两个半联轴器分别固定在轴端，确认轴的伸入长度符合设计要求、键与键槽配合无卡滞后，再对齐止口穿入螺栓，按对角线顺序逐步拧紧螺母，保证法兰面各点压紧力均匀，避免出现偏斜导致的运转跳动。

实际选型应用时需要注意，这类刚性联轴器不具备补偿两轴相对偏移的能力，也没有缓冲减振的性能，因此对安装时的对中精度要求较高，若两轴存在较大的角向、径向偏移，运转时会在轴、轴承以及联轴器本身产生附加载荷，加剧部件磨损，因此更适合用在载荷平稳、无强烈冲击、安装对中精度有保障的传动场景中。它的结构简单，制造加工难度低，后期维护时仅需检查螺栓预紧力是否足够、接合面是否存在相对滑移即可，维护成本极低，是中低速、中等扭矩同轴传动场景下性价比极高的轴系连接部件。
