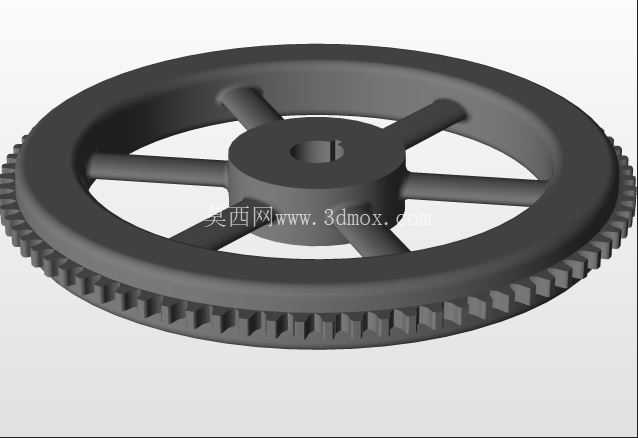

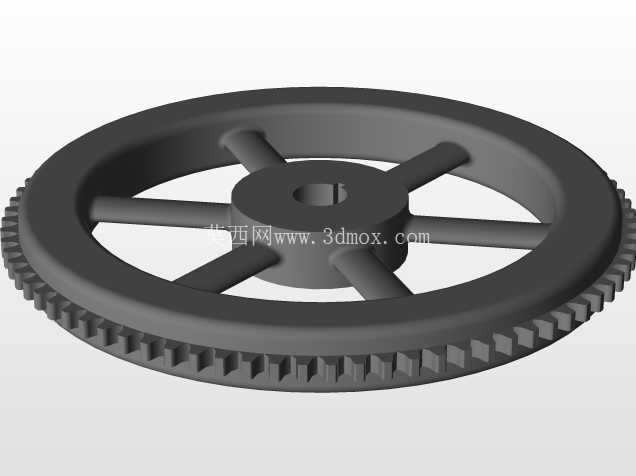

带辐条齿圈式键槽连接飞轮结构

　　这类带齿圈的辐条式飞轮，常配套在需要转速稳定、间歇动力输出的传动链路里，比如小型内燃机的动力输出端、冲压设备的惯性储能单元、或是需要平缓扭矩波动的传动工位，依靠自身转动惯量抵消动力输入的脉动，让输出端的转速波动控制在允许区间内，避免负载端因瞬时扭矩变化出现卡滞、冲击损坏的问题。从结构设计来看，外圈集成的齿圈并非多余设计，它可以直接和启动电机的驱动齿轮啮合，不需要额外加装启动齿盘，减少了装配环节的零件数量，也压缩了轴向安装空间；齿形采用常规的渐开线直齿，齿向公差控制在普通传动级即可满足启动啮合需求，不需要过高的加工精度，兼顾了加工成本与使用可靠性。

　　中间的轮毂部分开设了标准平键键槽，和配套的传动轴通过平键传递扭矩，键槽的位置做了对称度管控，避免装配后出现动平衡超差的问题，轮毂的轴向长度根据轴径匹配，保证和轴的配合面有足够的接触长度，不会在大扭矩传递时出现轮毂压溃、键槽崩裂的情况。连接轮毂和外圈齿圈的六根辐条采用等截面矩形结构，均匀分布在轮毂圆周方向，每根辐条的截面尺寸经过惯量匹配计算，既保证整体结构有足够的抗扭刚度，不会在高速转动时出现辐条共振断裂，又尽可能减少了不必要的材料冗余，控制飞轮整体重量，降低轴系的静载荷。

　　在实际选型适配时，需要先确认安装边界：首先是内孔直径与键槽规格要和配套传动轴完全匹配，过盈量控制在合理区间，避免装配时出现轮毂开裂或是运转时打滑；其次是外圈齿圈的齿顶圆直径要和周边安装腔的内壁预留足够安全间隙，防止转动时出现剐蹭，同时要确认齿圈的模数、齿数和启动驱动齿轮参数匹配，保证啮合侧隙在合理范围，避免打齿问题。这类飞轮的动平衡等级一般取G6.3即可满足多数工业场景需求，如果配套在高速内燃机上，还需要在辐条位置预留动平衡去重区域，方便装配前做动平衡校正，减少运转时的振动传递。

　　从功能特性来说，它和实心圆盘飞轮相比，辐条式结构的风阻更低，高速转动时的空气搅动损耗更小，同时减重效果明显，对于需要频繁启停的传动场景，能降低启动阶段的动力消耗；外圈的齿圈直接和飞轮本体集成，相比装配式齿圈，不存在齿圈松动、移位的风险，长期运转的可靠性更高，适合在工况相对稳定、维护频次较低的设备上使用。设计这类结构时，需要注意辐条和轮毂、辐条和外圈的连接位置做圆角过渡，避免应力集中，因为飞轮在反复加减速的过程中，连接位置会承受交变应力，如果是直角过渡很容易出现疲劳裂纹，圆角半径一般取辐条厚度的0.2-0.3倍，既能缓解应力集中，也不会过多影响局部的刚度。另外轮毂两端的端面需要和内孔保持垂直，垂直度公差控制在轴径公差的1/2以内，保证装配后飞轮端面和传动轴轴线垂直，避免运转时出现端面跳动，影响齿圈和驱动齿轮的啮合精度。
