创意环形莫比乌斯传动齿轮结构设计

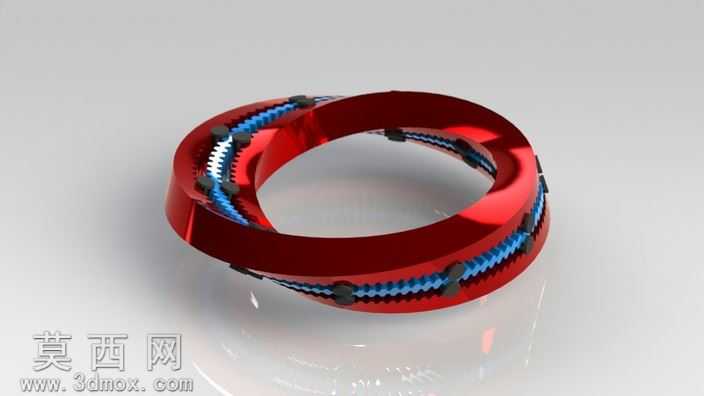

本作品是基于莫比乌斯环拓扑结构设计的创意传动齿轮，建模阶段依托三维参数化设计软件完成整体结构搭建，首先通过数学公式推导莫比乌斯环的空间曲面路径，将传统直齿圆柱齿轮的齿形沿扭转180度的闭合环形路径进行阵列排布，保证齿形在连续扭转的环面上能够实现平顺啮合，避免出现传动卡滞的问题。建模过程中对齿廓曲线进行了逐段优化，针对环形曲面的曲率变化调整齿厚与齿高参数，确保每一段齿形都能与配套的行星小齿轮形成稳定的啮合接触，同时预留了行星轮的安装限位点位，在环体上均匀布置了固定小齿轮的卡位结构，保证多个行星轮能够沿莫比乌斯环的路径顺畅移动。材质与渲染阶段，外环主体采用亮面红色金属材质，调整材质的反射粗糙度与金属度参数，模拟抛光合金钢的表面质感，添加细微的环境反射效果提升真实感；齿形啮合区域采用蓝色哑光工程塑料材质，与红色外环形成鲜明的视觉区分，清晰展示齿部的啮合结构；行星轮固定件采用深灰色哑光硬质合金材质，还原工业零部件的真实材质层次；渲染时采用三点布光方案，主光源从斜上方投射突出环体的曲面扭转结构，辅光源补光消除暗部死黑，添加柔和的地面反射效果，完整呈现莫比乌斯齿轮的空间拓扑美感。设计思路上打破了传统齿轮均布置在平面或规则圆柱面上的惯性思维，将拓扑学中的莫比乌斯单侧曲面概念引入机械传动结构设计，外环采用刚性结构适配3D打印的工艺要求，内部行星齿轮与齿形的配合参数经过反复调试，确保整套结构能够沿着扭曲的环形路径实现连续顺畅的传动，既具备机械传动的功能性，也兼具创意机械的展示价值，为特殊路径的传动结构设计提供了新颖的参考方向。
