工业级4x4矩阵式按键键盘三维结构设计

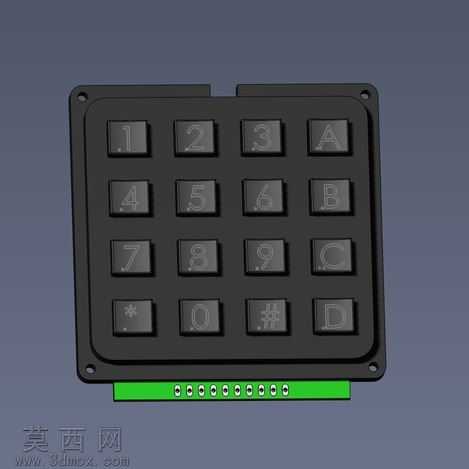

本作品为适配嵌入式控制场景的4x4矩阵按键键盘三维建模作品，建模过程以SolidWorks为核心工具，遵循工业级电子外设的结构设计逻辑完成全参数化搭建。建模初期先梳理矩阵键盘的核心组成：带安装固定孔的外壳基座、16颗独立硅胶按键、底部PCB接插端三个核心模块，先绘制外壳基座的二维草图，以矩形为基础轮廓，在四个角位预留沉头安装孔位，外壳边缘做0.5mm的圆角过渡处理，避免注塑生产时出现应力集中问题，基座内部预留按键安装的定位卡槽，卡槽尺寸与单颗按键的侧壁做0.1mm的间隙配合，保证按键按压时无卡滞、晃动量控制在合理范围内。按键部分采用统一参数化建模，单颗按键为方形带弧面凸起的结构，按键表面预留字符蚀刻的下沉区域，16颗按键按照4行4列的矩阵排布，行列间距严格遵循通用工业键盘的手指操作间距，单颗按键的行程预留4mm的按压空间，按键底部对应导电胶接触的凸点结构，还原真实按键的触发结构特征。底部的绿色接插端部分，按照2.54mm标准排针间距建模，共设置8个接插点位对应4行4列的矩阵扫描线路，接插端与外壳基座的衔接处做定位卡扣结构，还原实际生产中的装配逻辑。材质渲染阶段，外壳基座采用哑光黑色ABS工程塑料材质，添加细微的磨砂颗粒质感，还原工业外设的耐磨表面特性；按键部分采用半透明黑色硅胶材质，轻微调整透光率模拟硅胶按键的柔和触感，表面字符区域做浅灰色蚀刻效果；底部接插端采用阻焊绿油的PCB材质，接插点位做亮银色金属镀镍质感，区分不同部件的材质差异。结构设计上兼顾了装配合理性与使用场景适配，外壳的安装孔位可直接适配嵌入式设备的面板安装，矩阵式的线路排布可大幅减少IO口占用，适配各类单片机控制场景，同时建模时预留了外部电阻或内部MCU电阻的适配空间，可兼容不同的硬件扫描方案，整体模型无破面、无重叠几何体，所有配合间隙符合注塑生产与装配的公差要求，可直接用于结构验证、3D打印手板制作或者产品方案演示使用。
