适用于多雨雪地区的木质屋顶桁架设计

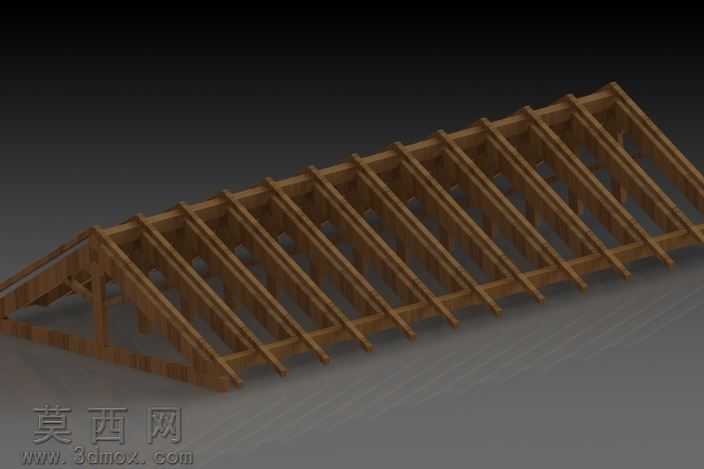

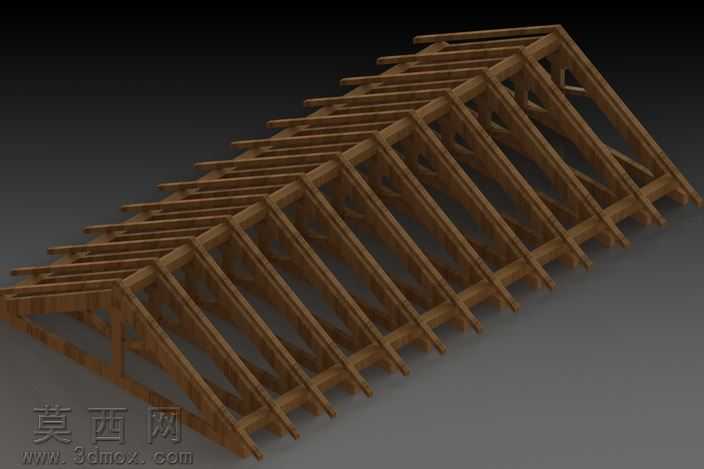

本作品为针对多雪、多雨地区建筑设计的木质屋顶桁架三维模型，建模阶段依托参数化设计逻辑完成整体结构搭建，首先根据坡屋顶的排水坡度、积雪荷载承重要求确定桁架的整体跨度、节间划分尺寸，每一组腹杆、弦杆的截面尺寸、连接节点位置都经过受力逻辑推演，确保结构在承受屋面恒载、雨雪活载时能够均匀传力，避免局部应力集中导致的结构变形。建模过程中严格还原木质桁架的实际构造细节，上弦杆按照屋面坡度设置连续的承托面，可直接适配屋面望板、防水层的铺设需求，下弦杆作为水平承重构件预留了与建筑顶部圈梁、墙体的连接点位，腹杆采用三角形稳定排布逻辑，斜向腹杆与竖向腹杆交错布置，在节点位置做了贴合木构件实际榫接、钉接的构造处理，没有出现结构逻辑矛盾的悬空构件、错位连接。材质渲染阶段选用仿真原木材质，还原实木构件的自然纹理、哑光质感，对构件边缘做了轻微的倒角处理，模拟实际木构件加工后的圆润边角，避免尖锐棱角带来的失真感，渲染场景采用深色渐变背景突出桁架本身的结构层次，通过柔和的侧光打光凸显每一组杆件的空间排布关系，让观看者可以清晰识别桁架的传力路径、空间构造。设计思路上充分考虑多雨雪地区的使用需求，桁架的整体坡度设置大于常规地区屋架，能够加快屋面雨水、积雪的滑落速度，减少屋面积水、积雪带来的额外荷载，杆件排布时预留了足够的通风间隙，可避免木质构件长期处于潮湿环境出现腐朽问题，同时标准化的节间尺寸设计让该桁架具备批量预制加工的可能性，可直接适配不同跨度的民居、小型公共建筑的屋顶建设需求，模型整体结构严谨，构件之间无干涉，可直接用于结构受力演示、建筑方案展示、施工交底参考等场景。
