FSAE赛车转向齿轮齿条传动结构

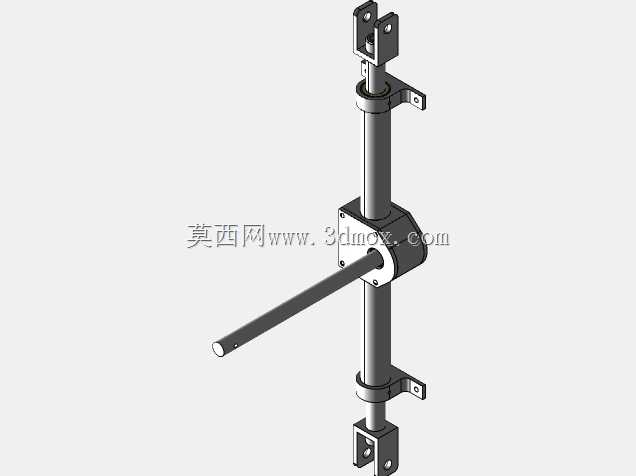

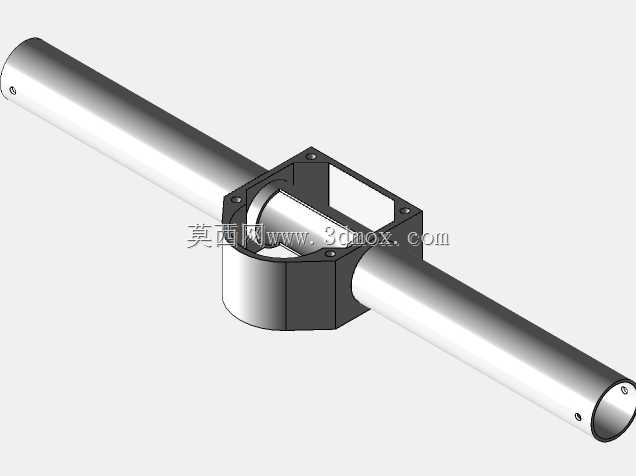

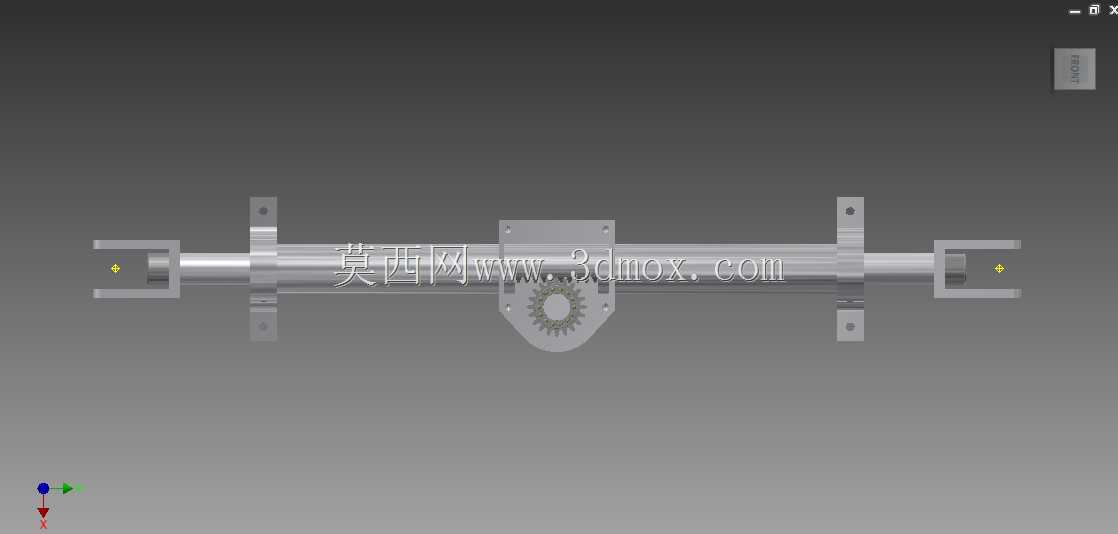

这套齿轮齿条结构专为方程式赛车的转向系统开发，是赛车转向执行端的核心传动部件，直接承担方向盘转角输入到前轮转向动作的转换职能，适配大学生方程式赛事的竞速场景，满足赛道高速过弯、连续变向时的精准转向响应需求。在实际赛事应用中，该结构安装于赛车驾驶舱前部的车架前舱区域，两端通过球头拉杆与左右前轮的转向节相连，当车手转动方向盘时，转向柱将扭矩传递到结构中部的输入齿轮，带动与之啮合的齿条做横向直线运动，进而拉动两侧拉杆带动车轮偏转，实现赛车的转向操控。从功能特性来看，这套结构采用齿轮齿条直接啮合的传动形式，相比传统转向摇臂结构传动间隙更小，转向虚位控制在极小范围内，能够精准传递车手的转向意图，同时传动效率更高，转向手感更直接，适配方程式赛车对操控灵敏度的严苛要求；结构整体采用对称式布局，左右转向行程一致，能够保证左右转向角度的对称性，避免赛道过弯时出现左右转向半径偏差影响走线精度。设计过程中，首先围绕FSAE赛车的车架安装空间确定整体长度边界，保证结构可以顺利嵌入前舱车架的安装位，不会与周边的悬架摇臂、制动管路、线束等部件产生干涉；齿轮参数匹配赛事常用的转向比需求，兼顾低速弯的转向灵活性与高速直道的转向稳定性，避免转向过于灵敏导致高速行驶时方向过于贼难以控制，也不会因为转向比过大导致打方向幅度太大影响过弯操作速度；齿条的行程长度匹配前轮最大转向角需求，保证赛车可以达到设计的最小转弯半径，满足狭窄赛道的掉头、穿桩需求；安装支座的孔位完全对应车架预设的安装点，不需要额外改动车架即可完成装配，降低整车装配的调整工作量。结构的外形采用长轴式对称设计，中部为齿轮啮合腔体，两端为齿条的导向支撑段，两端预留拉杆连接的叉形接口，安装耳座采用一体化设计保证连接刚度，避免转向受力时出现结构形变影响转向精度，整体结构紧凑重量轻，符合赛车轻量化的设计要求，同时足够的结构强度可以承受赛事中连续转向带来的冲击载荷，不会出现传动部件变形、断裂的故障，保障赛事过程中的转向系统可靠性。
