全向移动麦克纳姆轮结构三维设计

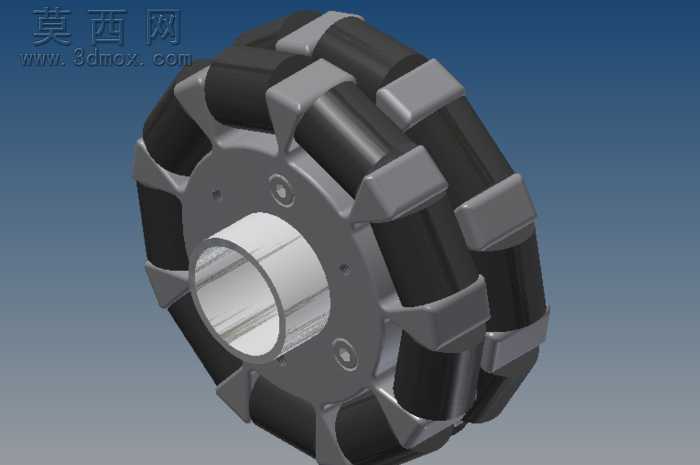

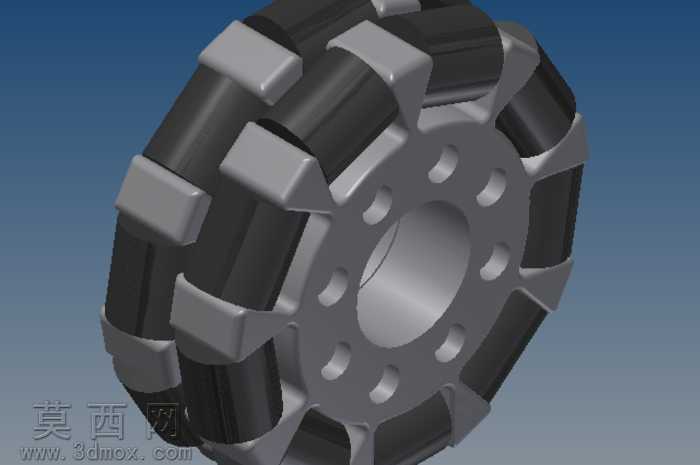

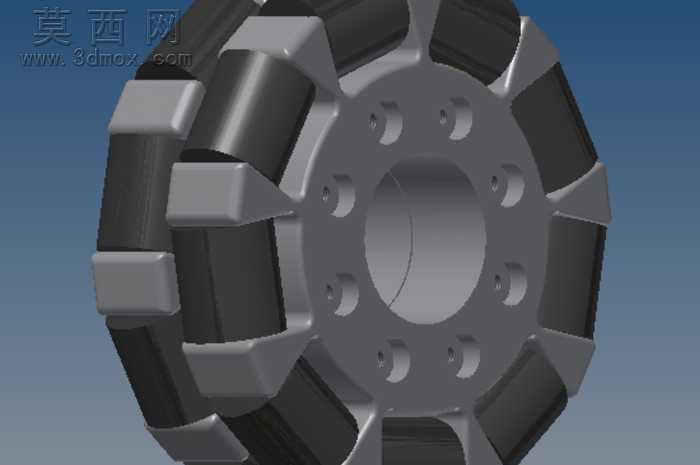

本作品为全向移动场景使用的麦克纳姆轮三维建模设计，整体建模过程依托三维参数化设计软件完成，先从轮体的核心安装基准开始搭建，以中心安装孔为定位原点，先绘制轮毂的基体草图，通过旋转特征生成轮毂的基础盘体结构，再沿轮毂周向均匀阵列排布安装孔位，每个孔位的孔径、孔深以及孔间距都经过参数化约束，保证后续安装对接的尺寸精度。轮毂外圈的辊子安装座采用拉伸与切除结合的特征建模，每个安装座的倾斜角度严格按照麦克纳姆轮的运动学原理设定，保证辊子轴线与轮体主轴线呈标准夹角，实现轮体的全向移动功能。外圈的辊子部件单独进行子装配体建模，每个辊子的外轮廓采用包覆橡胶材质的曲面造型，通过曲面扫描生成辊子的弧形外表面，再对辊子内部的转轴、支撑衬套进行细节建模，保证辊子可绕自身轴线自由转动。材质渲染阶段，轮毂主体赋予哑光银灰色金属材质，模拟铝合金压铸的表面质感，金属表面添加细微的磨砂纹理参数，还原真实机加工后的金属观感；外圈辊子的接触外层赋予黑色耐磨橡胶材质，调整材质的粗糙度与反光度参数，表现橡胶材质的哑光防滑特性；辊子端部的固定压块赋予亮面工程塑料材质，与金属轮毂、橡胶辊子形成清晰的材质区分。整体装配过程严格按照实际生产的装配顺序进行约束，先将所有辊子组件通过同轴配合、面重合配合固定到轮毂对应的安装座上，再对周向所有辊子进行圆周阵列约束，保证每个辊子的安装角度、间隙均匀一致，避免出现运动干涉。设计过程中重点考量了轮体的受力分布，轮毂的盘体厚度、安装座的加强筋结构都经过结构优化，既保证轮体承载能力，又尽可能降低整体重量，适配轮式机器人的轻量化设计需求，同时辊子的排布间隙经过反复调整，保证轮体滚动过程中接触地面的连续性，避免行走过程中出现颠簸卡顿的问题，整体模型的所有配合间隙、尺寸公差都参考工业级麦克纳姆轮的实际生产标准设定，可直接用于后续的工程图导出、运动仿真验证以及实物加工参考。
