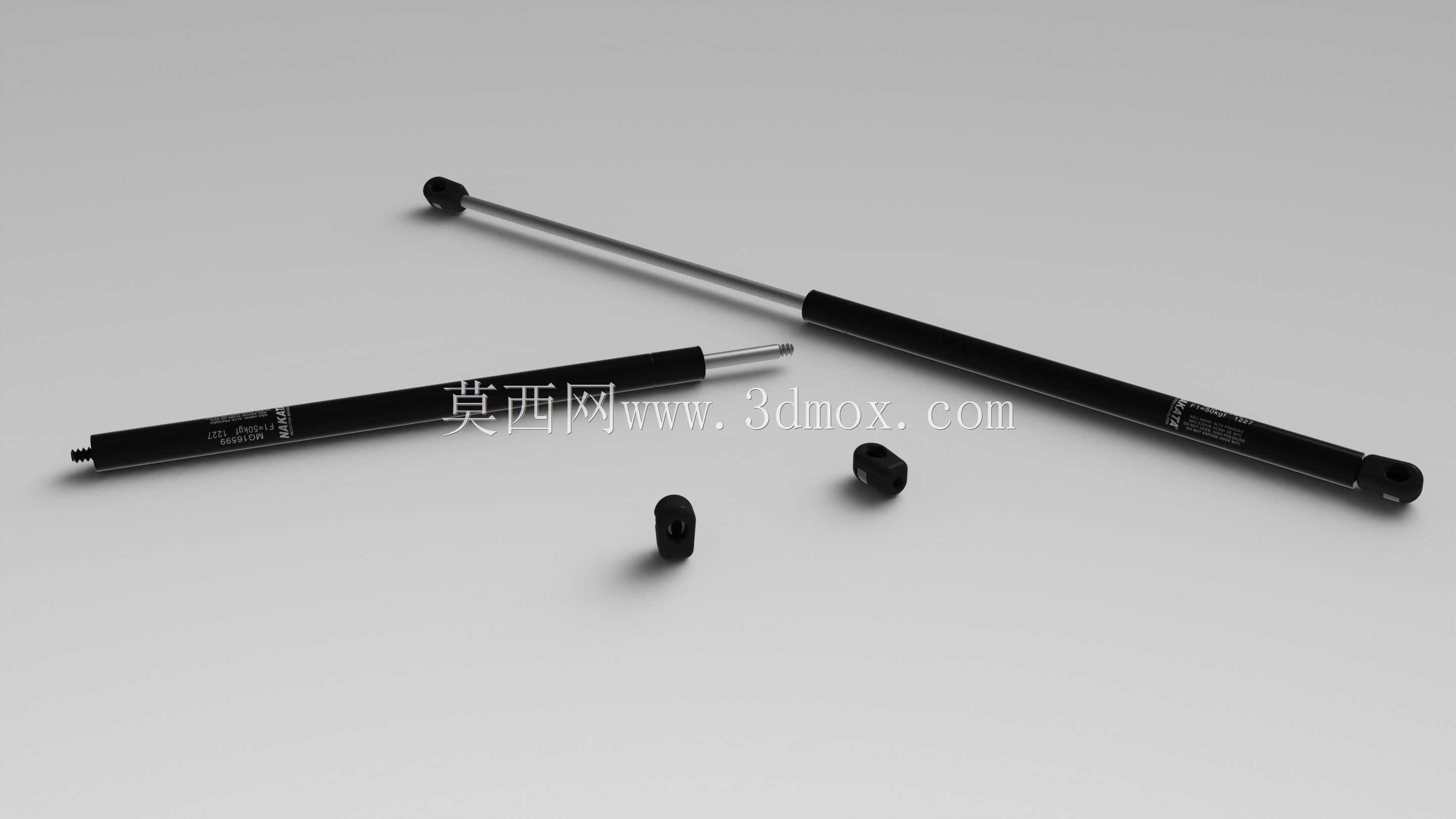

汽车尾门气动支撑撑杆结构设计

这款气动支撑撑杆主要应用于乘用车尾门、掀背门以及部分车型的引擎盖支撑场景，在日常车辆使用中承担着辅助开启、稳定支撑、缓冲闭合的核心作用，能够替代传统的机械支撑杆，让用户开启尾门时无需手动锁定支撑位置，闭合过程中也能提供均匀的阻尼力，避免尾门快速下坠造成磕碰或夹伤风险，是乘用车辆车身附件系统中应用十分广泛的功能部件。从功能特性来看，该撑杆属于压缩式气弹簧结构，内部充有高压惰性气体，依靠缸体内外的压力差产生支撑推力，同时搭配内置的阻尼油路结构，在伸展和压缩行程中都能提供稳定的线性阻力，不会出现卡顿、突跳的情况，伸展至最大行程时自带限位结构，避免活塞杆过度脱出造成结构损坏，压缩至最小行程时也有端部缓冲设计，减少金属部件碰撞产生的异响和结构冲击。在设计思路上，这款撑杆采用了细长杆式的对称布局，主体缸体采用金属材质做表面发黑处理，具备良好的防锈和耐磨性能，活塞杆表面做了高精度抛光处理，配合端部的密封结构能够保证长期使用下的气体密封性，避免出现压力衰减导致支撑力不足的问题；两端的连接端头采用了万向球头结构，能够适配安装面的角度偏差，抵消车身制造和装配过程中产生的公差，避免撑杆在运动过程中出现别劲、卡滞的问题，配套的固定卡扣采用高强度工程塑料材质，既能够保证连接强度，也能在长期震动环境下避免松脱。从外形尺寸与安装边界来看，该撑杆完全伸展状态下的总长度为590毫米，完全压缩闭合后的总长度为340毫米，有效工作行程为250毫米，额定支撑力为50千克力，能够适配多数紧凑型、中型掀背车型的尾门重量需求；安装时两端球头的中心距需要严格匹配车身和尾门的安装点坐标，运动过程中需要校核撑杆与尾门内饰板、车身侧围钣金的间隙，预留至少10毫米的安全距离，避免开关过程中出现干涉摩擦，同时撑杆的安装角度需要匹配尾门的运动铰链轨迹，保证在整个开关行程中支撑力的力臂变化均匀，让尾门在任意开启角度都能保持稳定悬停，不会出现自行下落或自动弹起的问题。
