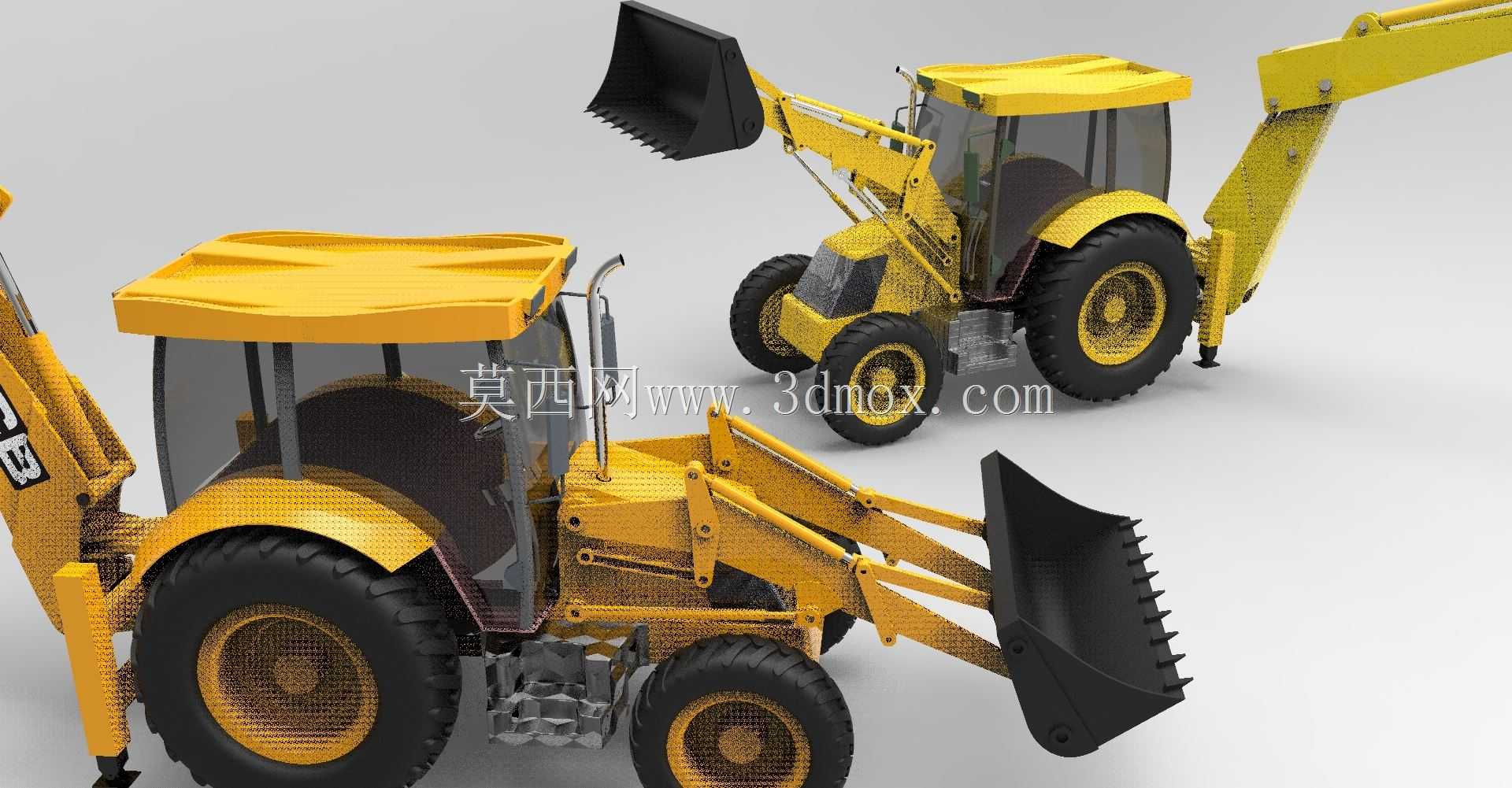

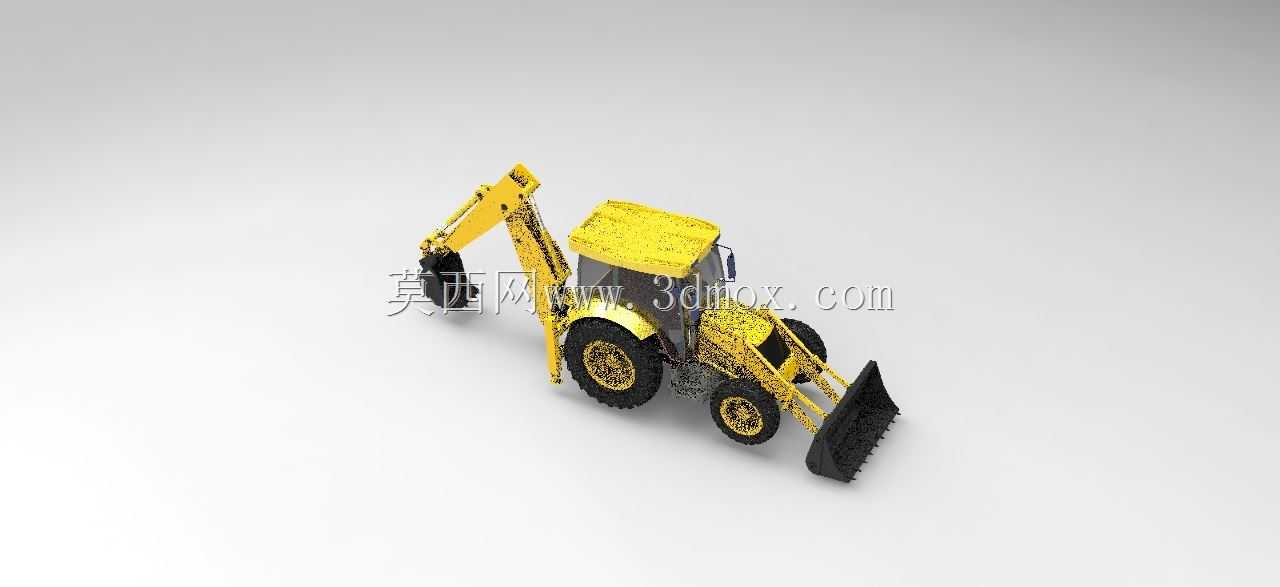

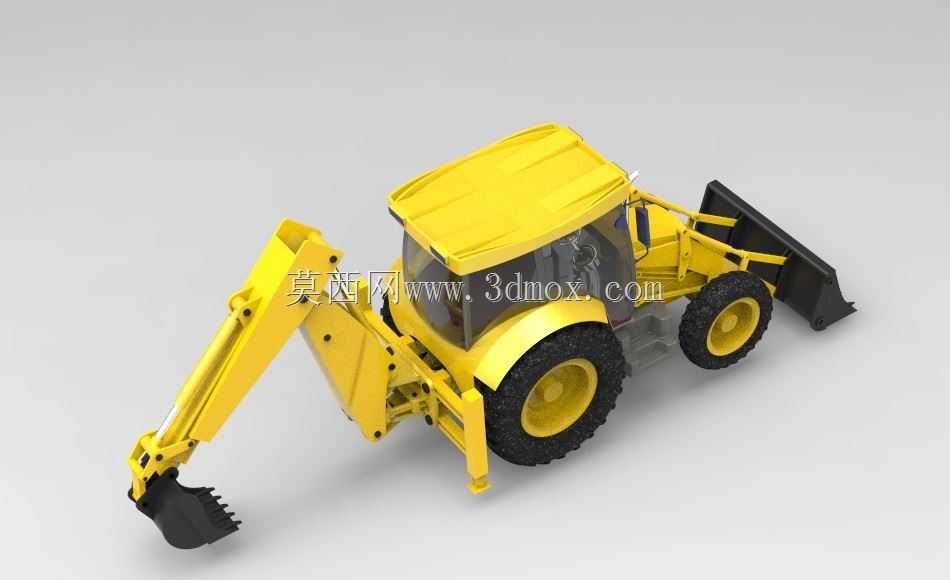

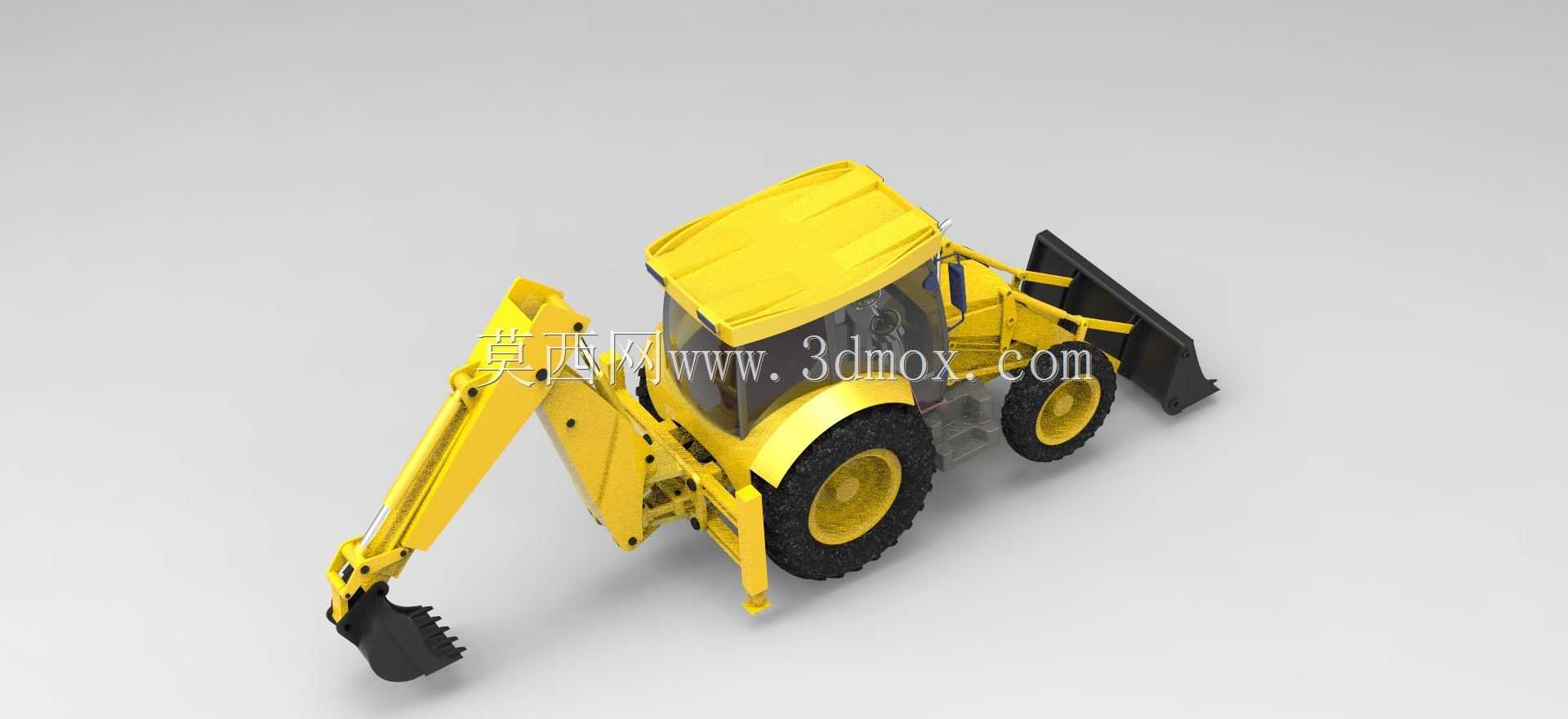

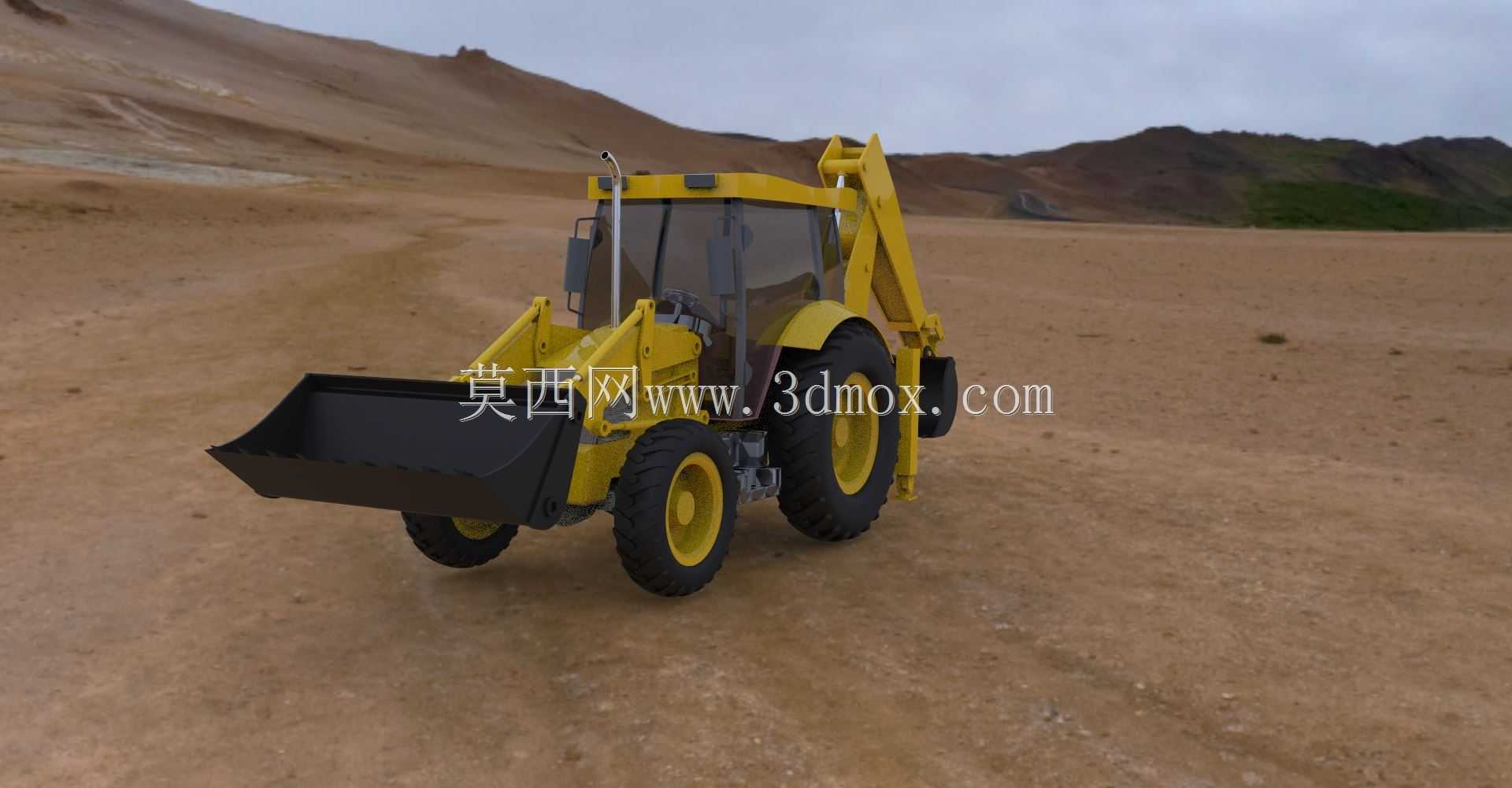

JCB3CX挖掘装载机整机结构三维设计

这款挖掘装载机是工程施工领域常见的多功能作业设备，也就是行业内俗称的“两头忙”设备，前端配置装载铲斗机构，后端搭载挖掘作业臂，能够在同一场地内快速切换作业模式，无需额外调度多台设备进场，在市政管线施工、县域道路养护、农田水利改造、小型场地土石方作业、厂区零散物料转运场景中应用极为广泛。在狭小的街巷施工场景下，这类设备无需频繁转场，就能完成路面破碎、沟槽开挖、弃土装载、场地整平、物料短途转运的全流程作业，相比单独配置挖掘机和装载机，能够大幅压缩设备调度成本，降低狭小场地内多设备作业的碰撞风险，适配零散、碎片化的工程作业需求。从实际作业用途来看，前端装载端可完成散状砂石、土方、建筑垃圾的铲装与短距离转运，更换属具后还可完成路面清扫、积雪推除、散料推平作业；后端挖掘端可完成深度四米以内的沟槽开挖、基坑掏挖、边坡修整作业，搭配破碎锤等属具还能完成旧路面破碎、硬质土层剥离作业，设备自带的液压支腿可在挖掘作业时稳定整机姿态，避免侧倾风险，四轮驱动的行走配置能够适配泥泞、松软的非硬化作业场地，在乡村非铺装路面也能保持稳定的通行与作业能力。从产品功能特性来看，这款模型完整还原了设备的双作业端结构，驾驶室采用中置布局，兼顾前后端作业的操作视野，驾驶员在驾驶室内通过操作手柄切换液压油路，即可完成装载端与挖掘端的动力切换，无需下车调整机械结构。设备的液压管路沿车架与臂架内侧排布，避免作业过程中被土石剐蹭损坏，铰接式的臂架结构能够保证挖掘端的作业覆盖范围，前端铲斗的举升臂采用双摇臂连杆结构，保证铲装作业时的掘起力，能够轻松铲装压实的土方与碎石。从设计思路来看，这款模型在搭建时优先还原了设备的作业边界参数，整机长度控制在七米级区间，宽度控制在两米四以内，高度控制在三米以内，能够适配国内多数乡村道路与市政巷道的通行宽度要求，作业时前端铲斗最大举升高度可达三米以上，满足普通自卸货车的卸料高度要求，后端挖掘臂最大挖掘深度可达四米，覆盖常规市政管线埋设的开挖深度需求。安装边界层面，模型还原了设备的轮距与轴距参数，轮胎采用大花纹工程轮胎，接地比压控制在合理区间，避免在松软场地作业时陷车，液压支腿的展开宽度预留了足够的稳定支撑范围，在单侧挖掘作业时能够抵消臂架伸出带来的倾覆力矩，保证作业安全。车架部分采用整体式焊接车架结构，前后作业端的载荷能够通过车架均匀传递到行走系统与支腿结构，避免局部应力集中导致的车架变形，发动机舱布置在驾驶室后侧，平衡前后端作业的重量分布，保证设备在空载与满载状态下都能保持稳定的重心位置。
