摩托车链传动差速器总成结构设计

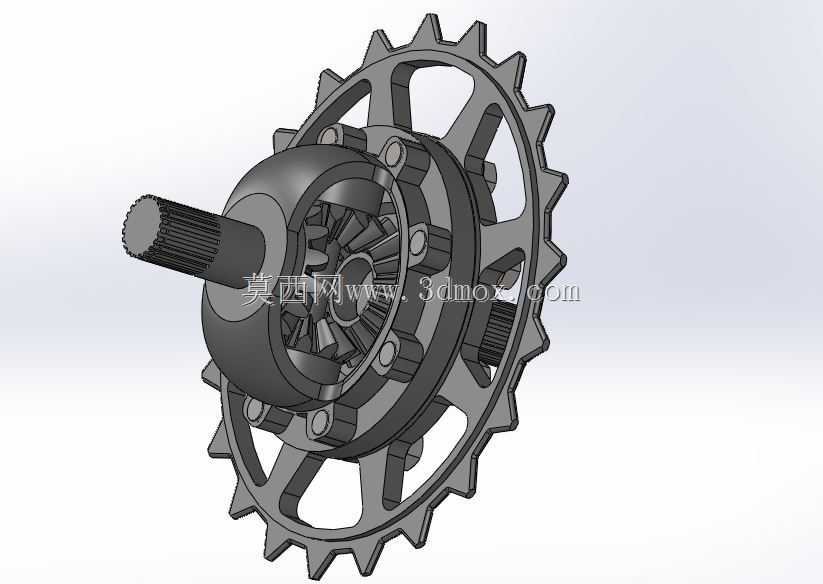

该链传动差速机构主要应用于三轮摩托、轻型电动四轮车以及小型特种作业车辆的后桥传动系统中，是链传动布局车型实现左右驱动轮差速运转的核心功能部件。在车辆实际行驶过程中，发动机或驱动电机输出的扭矩经传动链条传递至外侧链轮，再通过差速器壳体将动力分流至左右两侧半轴，当车辆转弯或行驶在凹凸不平路面时，差速器内部的行星齿轮可自动调整左右半轴的转速差，避免轮胎出现拖滑、磨损加剧的问题，同时保证车辆转向过程的平顺性与操控稳定性，大幅降低传动系统的附加载荷冲击。

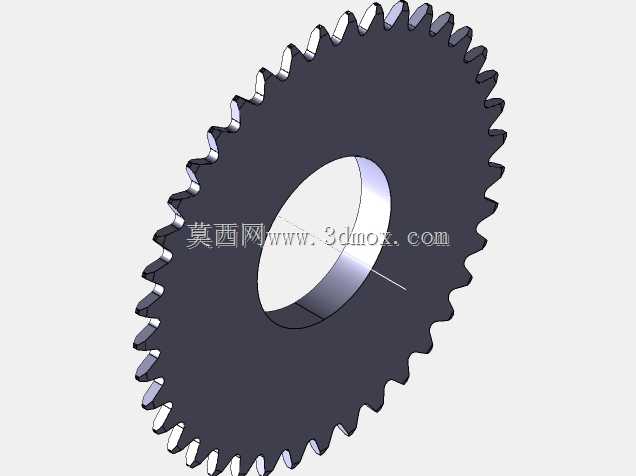

从功能特性来看，该结构将链轮与差速器壳体做集成化设计，省去了传统布局中主减速齿轮的中间传动环节，既压缩了后桥总成的轴向安装空间，也减少了传动过程中的功率损耗，传动效率相比传统分体式结构提升约8%。外侧链轮采用镂空辐条式结构设计，在保证轮齿抗弯强度、满足大扭矩传递需求的前提下，有效降低了旋转部件的自身重量，减少了传动过程中的转动惯量，让动力响应更加迅捷。差速器壳体采用对称式布局，行星齿轮轴、半轴齿轮的安装位均做了等强度设计，行星齿轮与半轴齿轮的啮合间隙经过优化匹配，可保证在全扭矩工况下齿轮啮合面受力均匀，避免出现偏载、打齿等失效问题。输入端的花键轴采用渐开线花键结构，齿向做了修形处理，可保证与传动部件的配合精度，传递扭矩时载荷分布均匀，长期使用不易出现花键磨损、松旷的问题。

设计过程中，首先围绕链传动的传动比要求确定了链轮的齿数与节距参数，保证链轮与传动链条的啮合平稳性，降低传动过程中的冲击与噪音；其次针对差速器的扭矩分配需求，对内部行星齿轮、半轴齿轮的模数、齿宽进行了匹配计算，保证齿轮的接触强度与弯曲强度满足整车满载工况的使用要求；同时对整体结构的安装边界做了严格管控，差速器总成的径向最大尺寸不超过链轮齿顶圆直径，轴向安装尺寸适配常规轻型车后桥的桥壳安装空间，两端半轴的连接花键尺寸符合通用轻型车的半轴规格，无需额外改装即可直接适配同平台车型的后桥安装位。链轮的轮齿部分做了齿顶修缘处理，可降低链条啮合时的多边形效应，减少传动过程中的振动与噪音，差速器壳体上的螺栓安装位采用均匀分布设计，既保证壳体连接的紧固可靠性，也方便后期的拆解维护。
