博世款车用启动电机结构设计

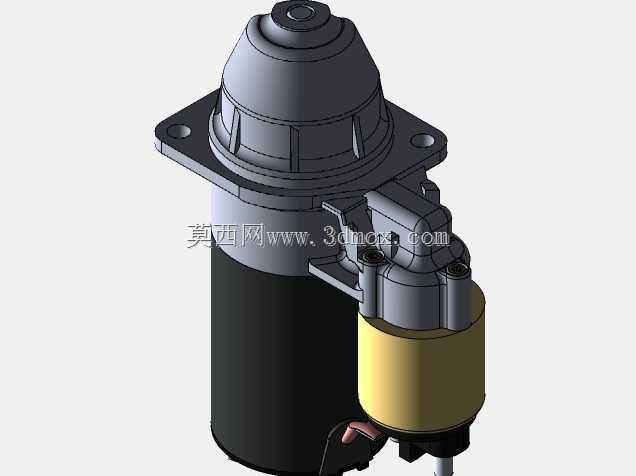

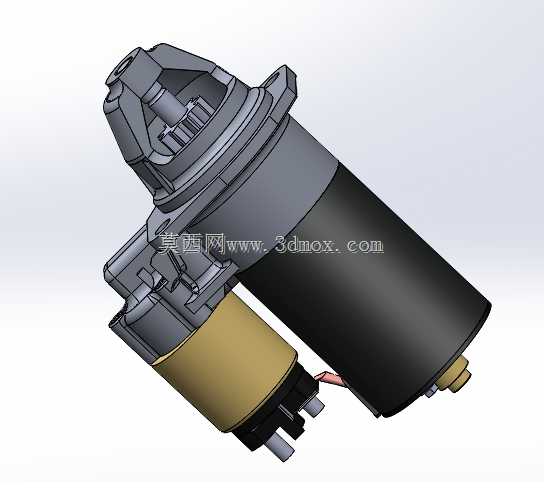

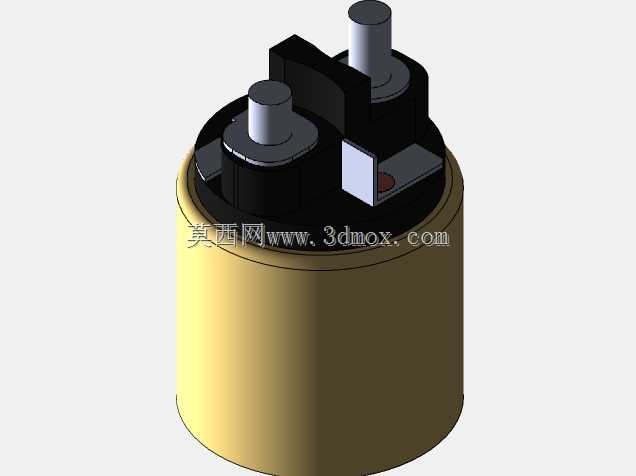

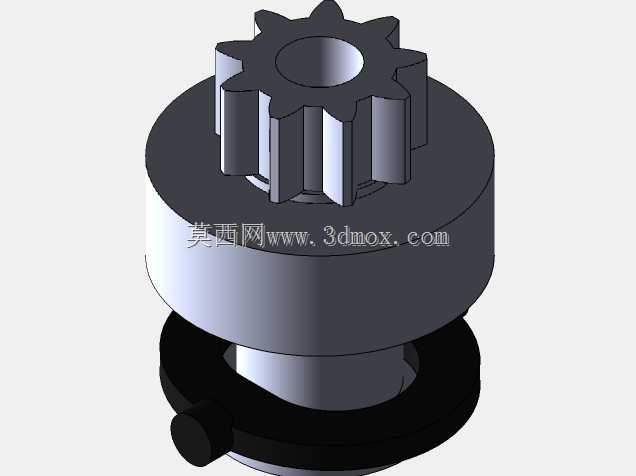

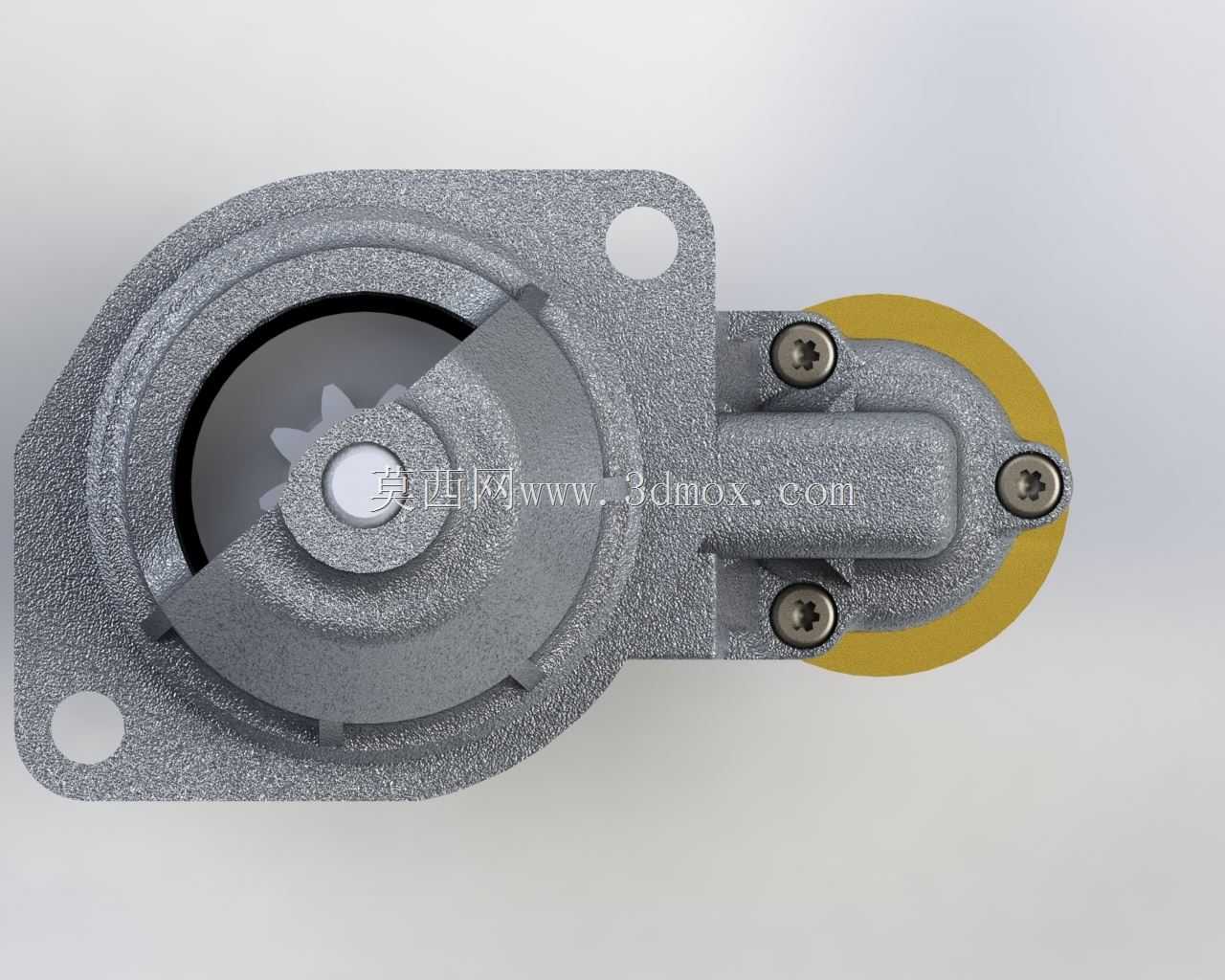

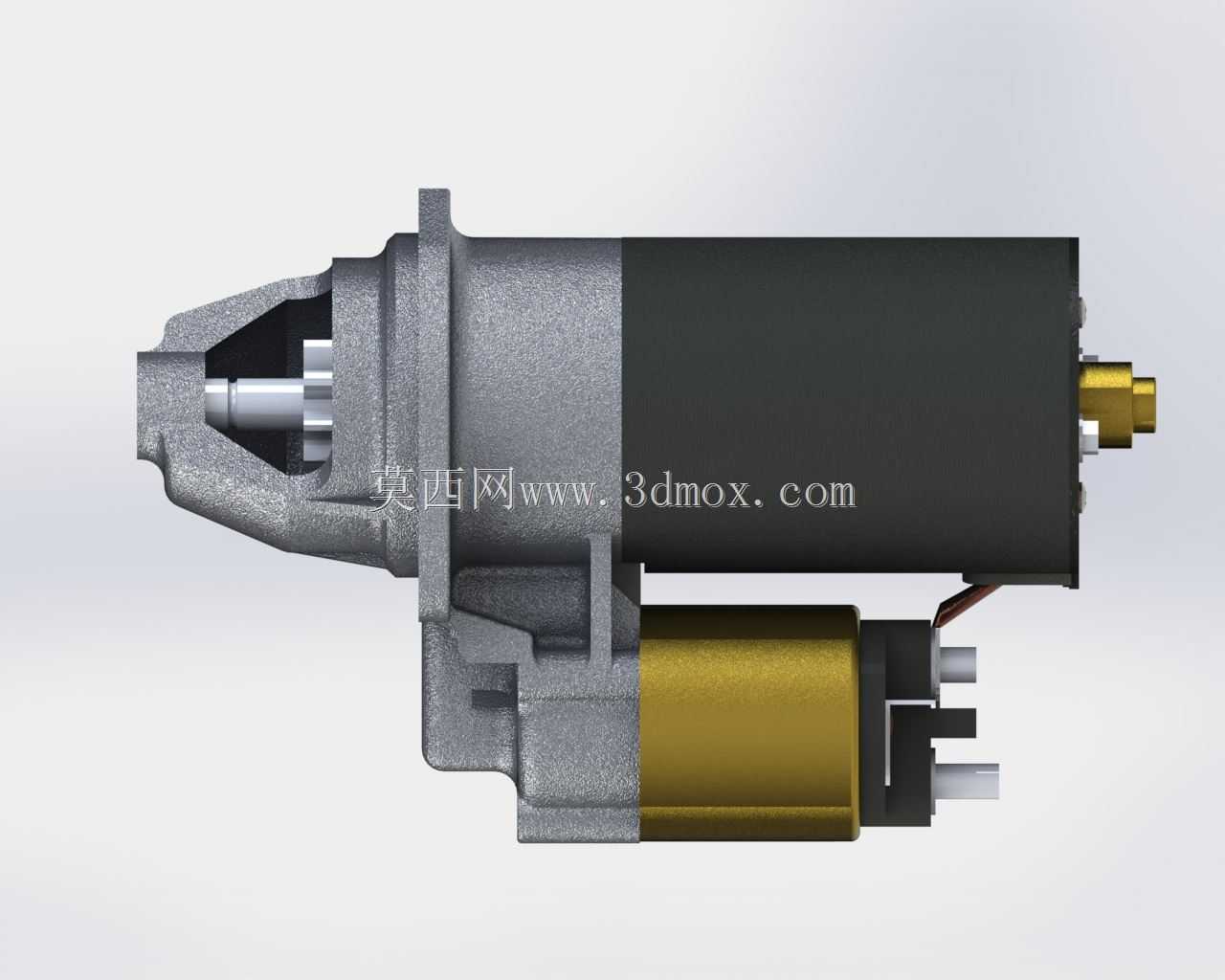

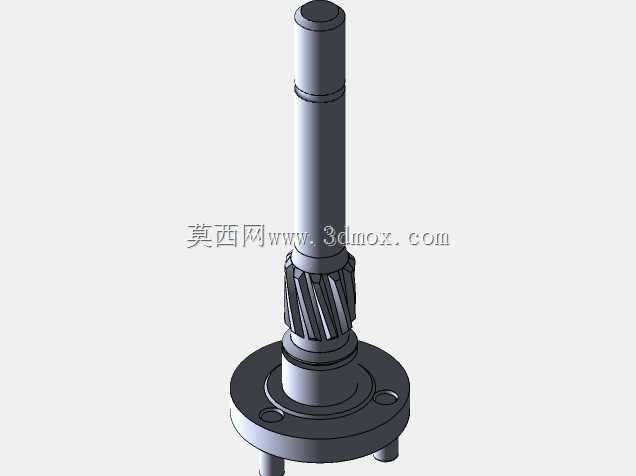

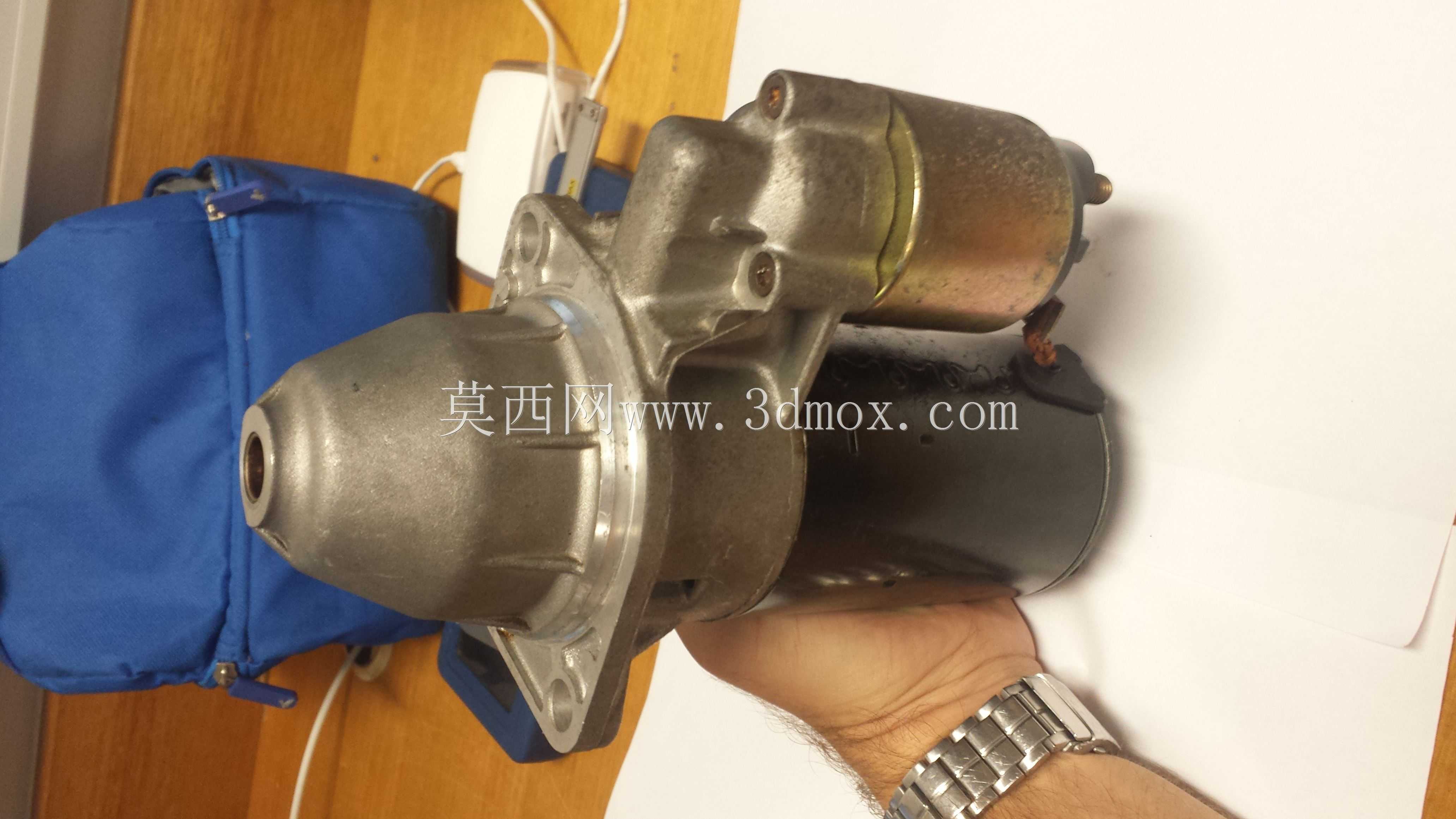

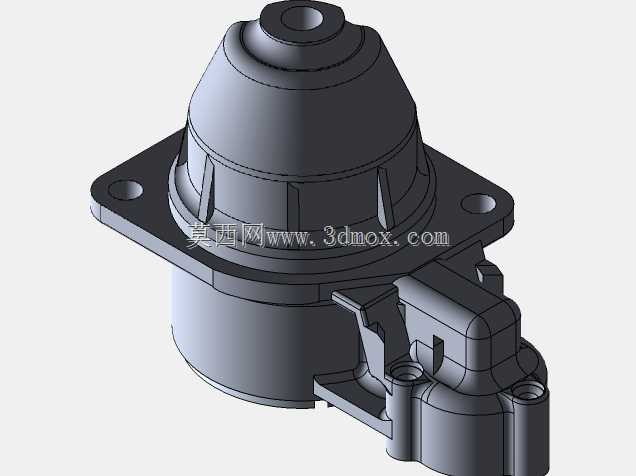

这款启动电机是车用内燃机启动系统的核心执行部件，主要适配乘用车辆、轻型商用车辆的燃油动力单元，在整车电气系统与动力系统的衔接环节承担关键作用，日常应用场景覆盖低温冷启动、频繁启停工况、高负荷初次启动等多种车辆使用场景，能够在蓄电池供电的条件下，将电能转化为机械转矩输出，带动内燃机飞轮齿圈完成初始运转，直到内燃机达到自持怠速转速后自动脱开啮合，避免被内燃机反拖造成部件损坏。从功能特性来看，该款启动电机采用直流串励式动力输出结构搭配电磁啮合式拨叉机构，动力输出端的驱动齿轮设计有单向超越离合器结构，当内燃机启动后转速超过启动电机输出转速时，单向离合器会自动切断动力反向传递路径，保护电机电枢不会被高速反拖造成绕组烧蚀、轴承损坏等故障；上部的主电机部分承担转矩输出功能，下部侧置的电磁吸力开关负责控制驱动齿轮的伸出啮合与主电路的通断，两个功能单元采用集成式布局，既缩减了整体安装占用空间，也减少了外部连接线路的布设难度，提升部件整体的运行可靠性。在设计思路上，这款启动电机充分考虑车用安装空间的紧凑性要求，将主电机壳体、电磁开关壳体、安装法兰采用一体化压铸铝合金基座进行承载，既保证了结构强度，也有效控制了部件整体重量；驱动端的安装法兰采用标准化的止口定位结构，配合双螺栓固定点位，能够与发动机缸体的安装位实现精准贴合，保证驱动齿轮与飞轮齿圈的啮合中心距保持在合理公差范围内，避免出现打齿、啮合不到位、偏磨等问题；外形尺寸方面，主体圆柱段的直径适配多数横置、纵置发动机舱的侧边安装间隙，轴向长度控制在不与周边管路、线束、悬架部件产生干涉的范围内，驱动齿轮的伸出行程经过精准匹配，能够在电磁开关吸合后完全啮入飞轮齿圈的有效啮合宽度，同时在退回位置时与齿圈保持足够的安全间隙，不会在车辆正常行驶过程中产生意外碰擦。安装边界设计上，接线端子采用侧置布局，远离发动机高温排气侧，同时预留了足够的线束插拔操作空间，安装固定点位的受力经过校核，能够承受电机启动瞬间的冲击转矩，不会出现安装基座开裂、固定螺栓松脱的问题，整体结构兼顾了输出性能、安装适配性与长期使用的耐用性，能够满足多数民用车辆启动系统的配套使用需求。
