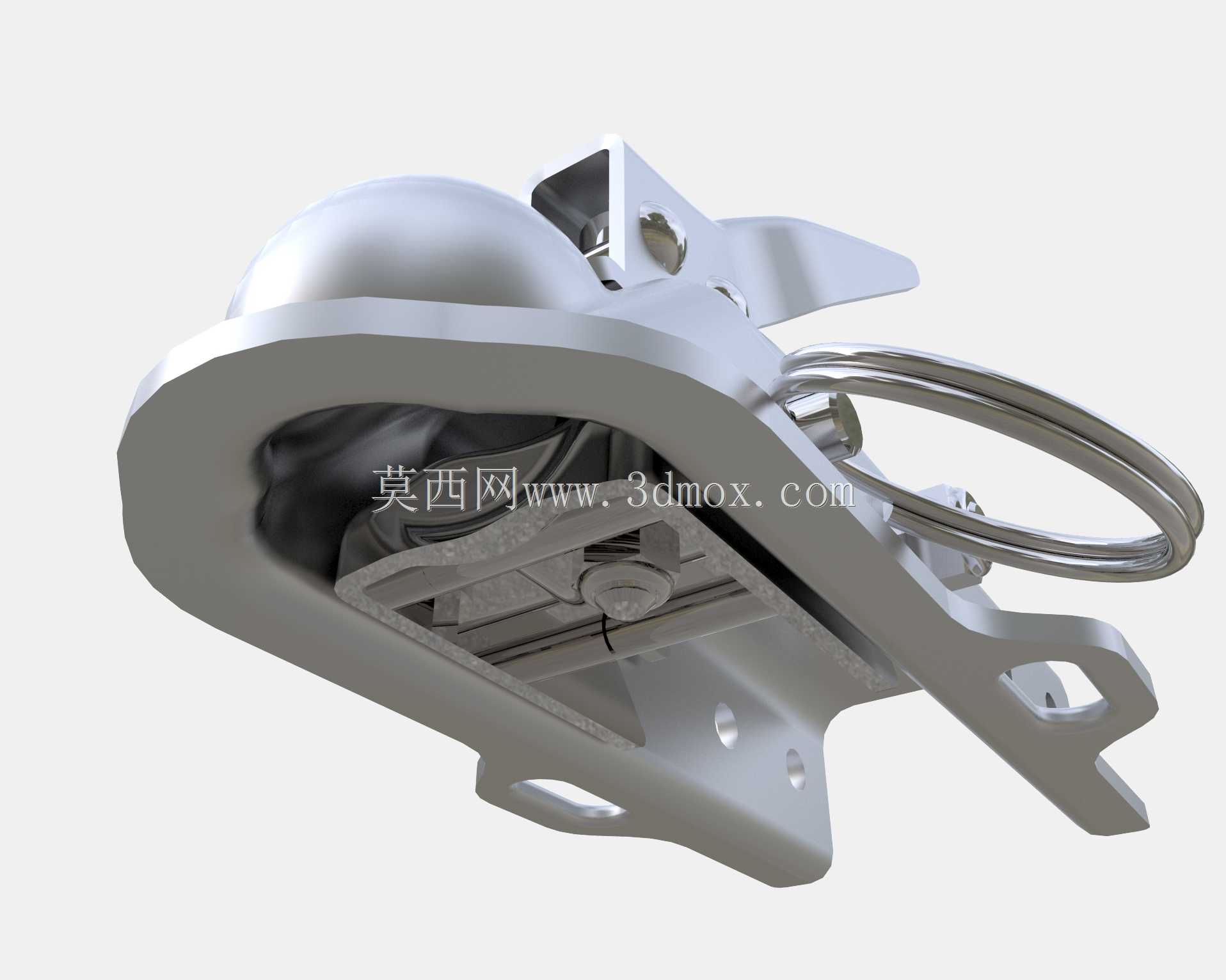

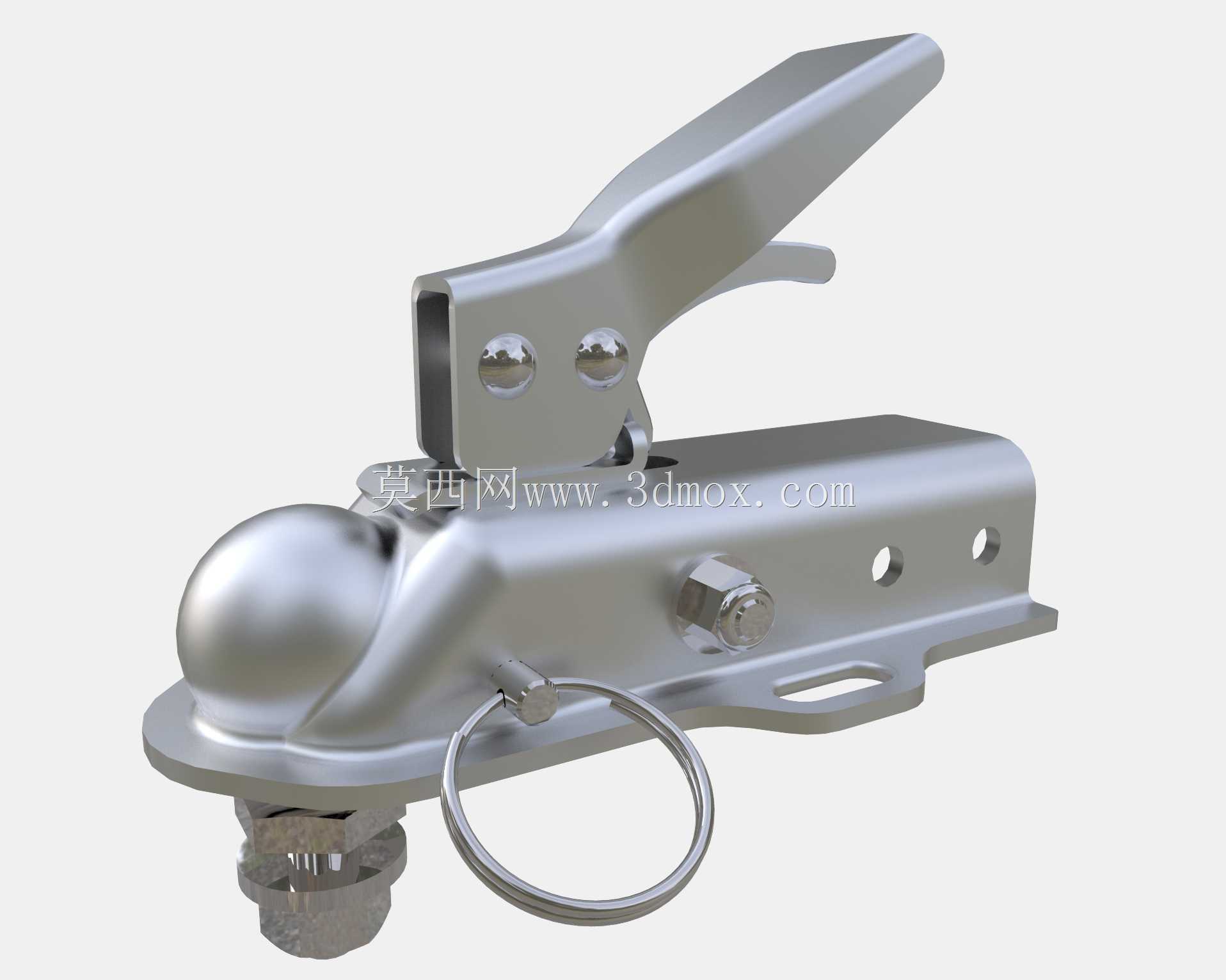

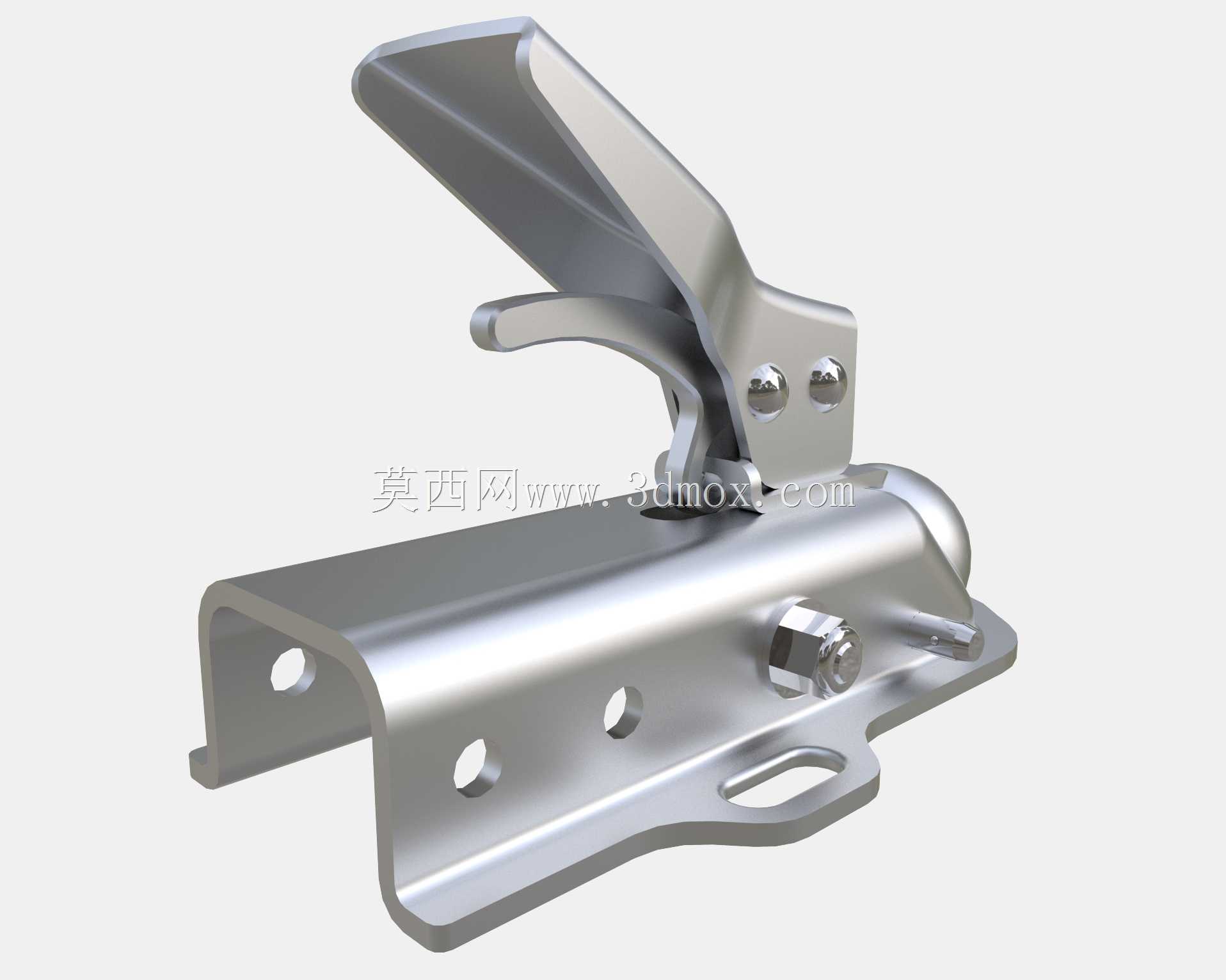

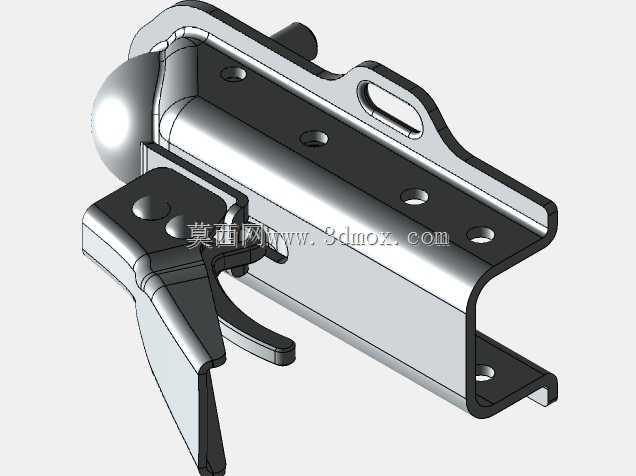

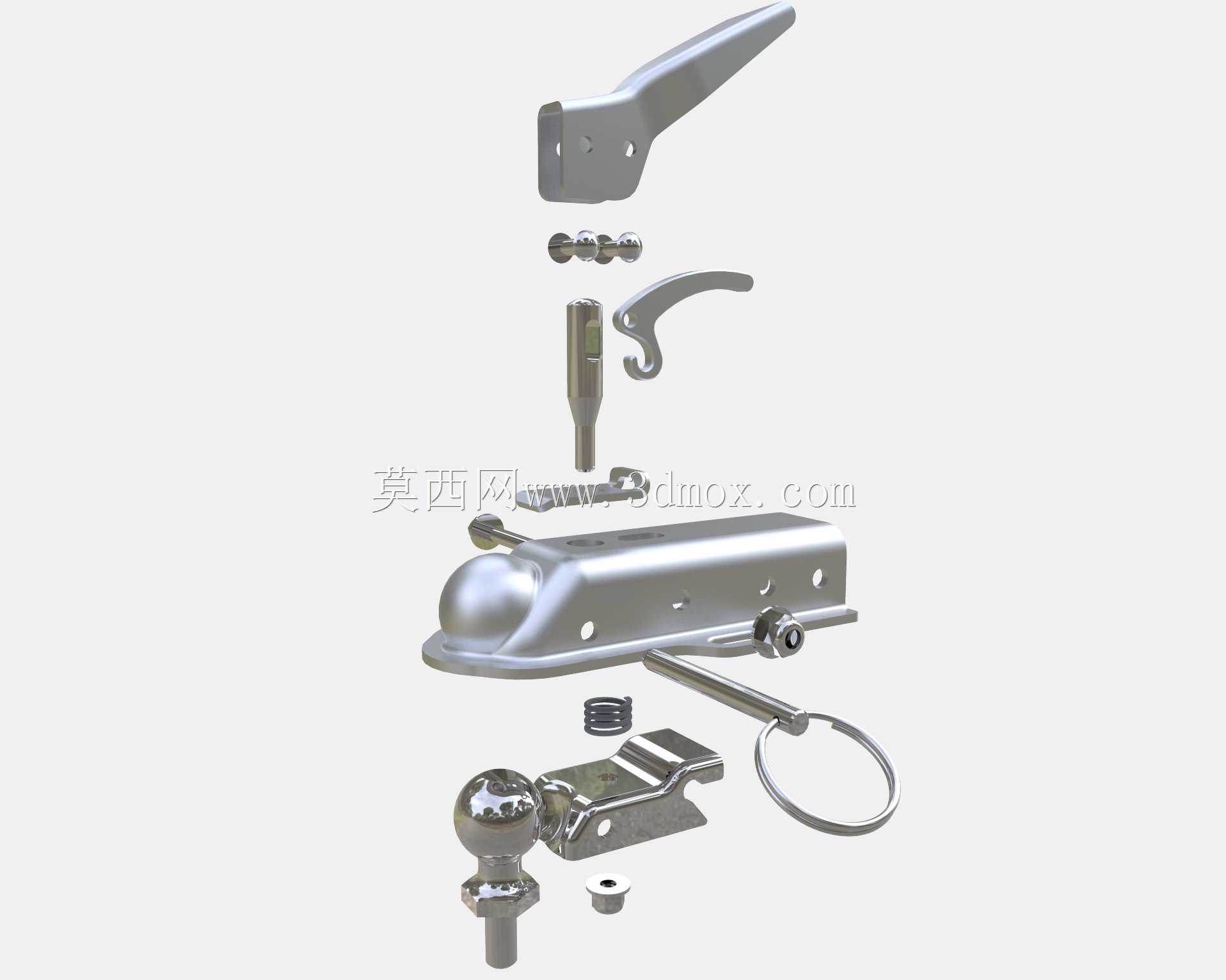

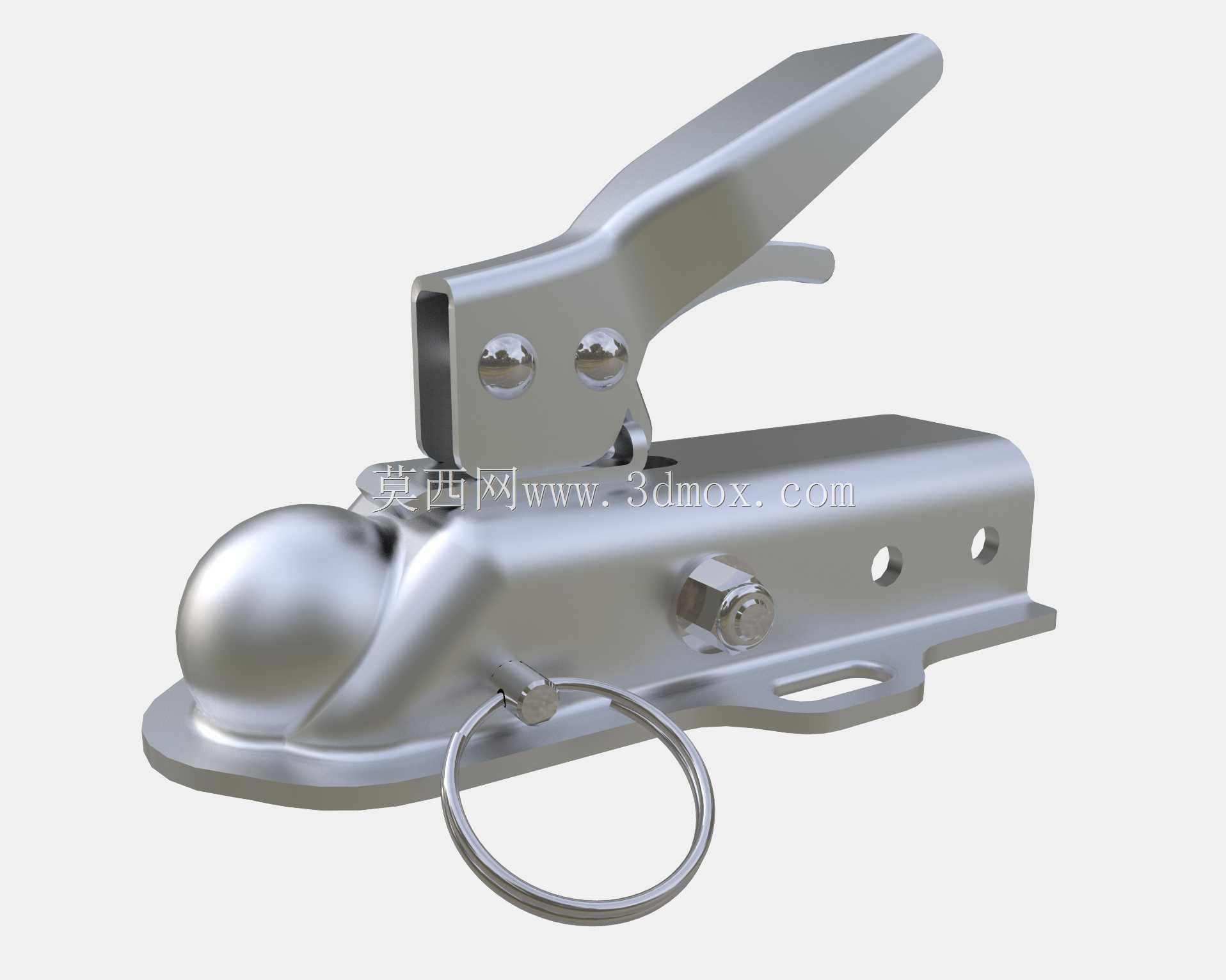

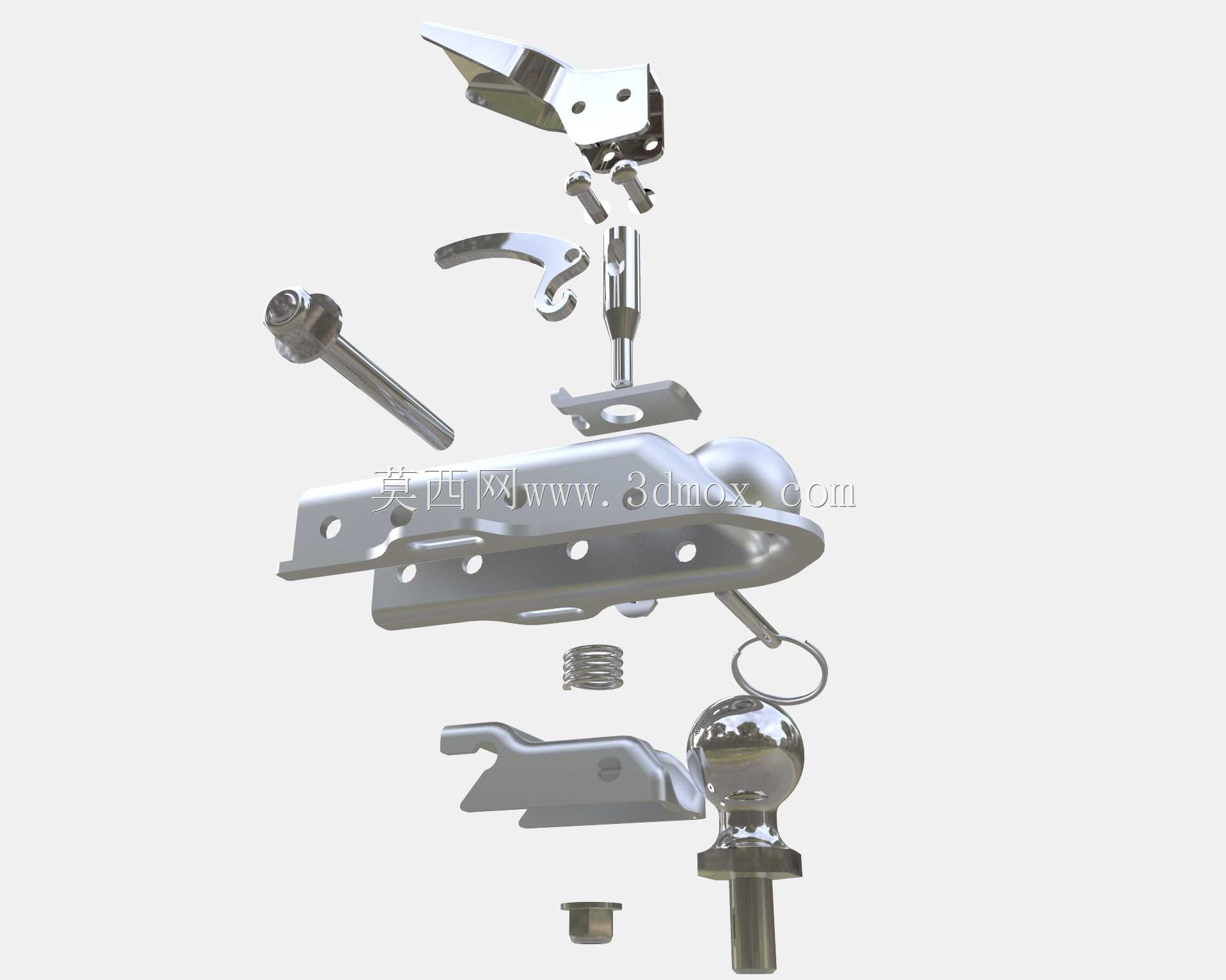

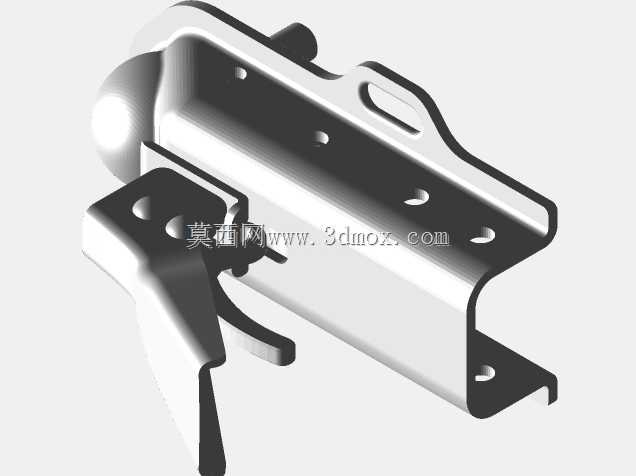

拖车球头式快速挂接锁紧装置

该装置属于牵引连接领域的核心五金配件，主要应用于轻型乘用车、越野车辆、农用作业机具与后置拖挂单元的连接场景，覆盖日常家用小拖车拖运、户外露营拖挂旅居附件、场地短途物料转运拖斗连接、小型农用机具挂接等多类使用场景，是实现主车与拖挂单元可靠力传递、安全连接的关键部件。在实际使用过程中，该装置承担着传递整车牵引力、缓冲拖挂单元行驶过程中产生的纵向冲击、限制拖挂单元与主车连接端相对自由度的核心作用，其连接可靠性直接决定拖挂行驶的整体安全性，一旦出现连接松脱、锁紧失效等问题，极易引发拖挂单元甩动、脱离等严重安全事故。从功能特性来看，该装置采用杠杆式快速锁紧结构，扳动上方操作手柄即可实现锁紧机构的开合，无需额外辅助工具即可快速完成拖挂球头的对接与锁止，操作便捷性大幅提升；装置前端设置的球头容纳腔可与标准拖车球头实现紧密贴合，配合内部的弹性锁紧顶销，能够在行驶过程中持续保持锁紧预紧力，避免因路面颠簸、振动导致锁紧机构松脱；装置侧部设置的带拉环保险销可在锁紧完成后插入锁止位，形成双重保险结构，即便锁紧手柄受外力误触，也无法自行解锁，进一步提升连接可靠性；装置底部的安装法兰预留了标准间距的安装孔位，可直接与拖挂单元的牵引梁端面贴合固定，安装过程无需额外定制转接件。在设计思路上，该结构充分考虑了拖挂场景的实际受力特点，整体采用一体化铸造成型的主体结构，避免多零件拼接带来的应力集中问题，主体受力部位做了加厚处理，能够承受拖挂起步、紧急制动时产生的瞬时大拉力；锁紧杠杆的力臂比例经过反复优化，既保证锁紧状态下具备足够的锁止压紧力，又能让操作人员在解锁、锁紧操作时无需施加过大的手动力，单人即可轻松完成挂接操作；外露的操作手柄、拉环等部件均做了圆角过渡处理，避免操作过程中划伤手部，同时整体外形流畅无突出尖锐结构，减少行驶过程中泥水、杂物的积存。从安装边界来看，该装置的主体安装面为平直矩形法兰结构，法兰上的两个固定安装孔采用行业通用的孔距设计，适配市面上绝大多数轻型拖挂单元的牵引梁安装尺寸，安装时仅需将法兰与牵引梁端面对齐，穿入配套的高强度固定螺栓并按规定扭矩锁紧即可完成固定；装置对接端的球头容纳腔完全符合标准拖车球头的尺寸规范，可与主流规格的拖车球头实现无间隙配合，安装完成后装置整体突出牵引梁端面的长度经过合理控制，不会过多占用车辆尾部的空间，也不会影响主车尾部离去角，适配各类常规拖挂使用需求。
