可调节支撑脚杯三维结构设计

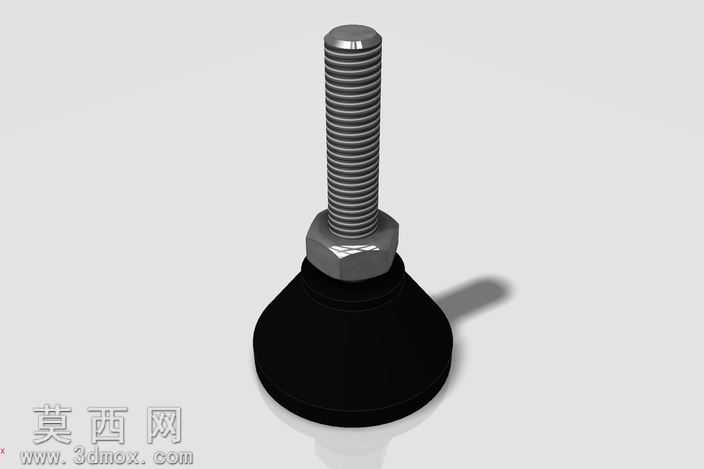

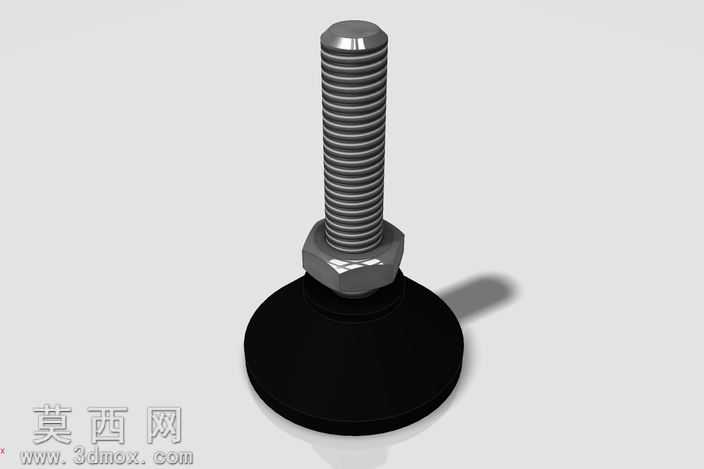

本作品为可调节支撑脚杯的三维参数化模型，建模过程中优先采用全参数化驱动的设计逻辑，方便后续根据不同设备的承重需求、安装高度要求快速修改螺杆直径、螺杆长度、底座直径等核心尺寸，适配各类工业设备、工作台、机架的调平支撑场景。建模阶段首先构建底部橡胶支撑底座，采用回转特征生成底座的圆弧过渡外形，避免尖锐棱角划伤地面，同时在底座与金属嵌件的衔接位置设计环形卡扣结构，保证橡胶底座与金属连接部分的结合强度，防止长期承重后出现脱胶分离的问题。中部的锁紧螺母采用标准六角螺母的参数化轮廓建模，螺纹部分采用精确的机械螺纹特征生成，而非简单贴图模拟，保证螺纹配合的参数准确性，可直接用于后续的工程图导出、干涉检查工作。上部的调节螺杆采用全螺纹结构设计，顶端做圆弧倒角处理，既去除加工毛刺避免安装时划伤操作人员，也能让螺杆与设备安装孔的导入过程更加顺畅。渲染阶段针对不同部件赋予差异化材质：底部橡胶底座采用哑光黑色丁腈橡胶材质，调整材质的粗糙度参数模拟橡胶表面的细微磨砂质感，还原橡胶件的防滑视觉特性；中部锁紧螺母与上部螺杆采用镀锌碳钢材质，添加轻微的金属反光与表面细微镀锌纹理，还原五金件的真实金属质感，同时在金属件边缘添加极淡的倒角高光，强化模型的结构立体感。场景布光采用三点布光方案，主光源从侧上方45度角照射，突出螺杆的螺纹纹理与螺母的六角轮廓，辅光源从另一侧补光消除暗部死黑，底部添加柔和的接触阴影，让整个模型的展示效果更加真实直观。结构设计上充分考虑实际使用场景的需求，螺杆与底座的连接部位设计有防转结构，旋转调节螺母时可顺畅调整整体支撑高度，调整到位后锁紧螺母可紧贴设备安装面锁死高度，避免设备运行过程中出现支撑高度偏移、设备晃动的问题；底部橡胶底座的大直径设计可增大与地面的接触面积，降低单位面积压强，既可以在水泥地面使用，也能适配环氧地坪、瓷砖等易划伤地面，不会留下压痕。整个模型的建模过程严格遵循机械设计的公差规范，各配合部位预留了合理的装配间隙，可直接导出为工程图纸用于生产加工参考，也可导入各类装配场景中作为设备支撑部件直接调用，无需二次修改调整。
