双剂量电气安装槽壳体结构设计

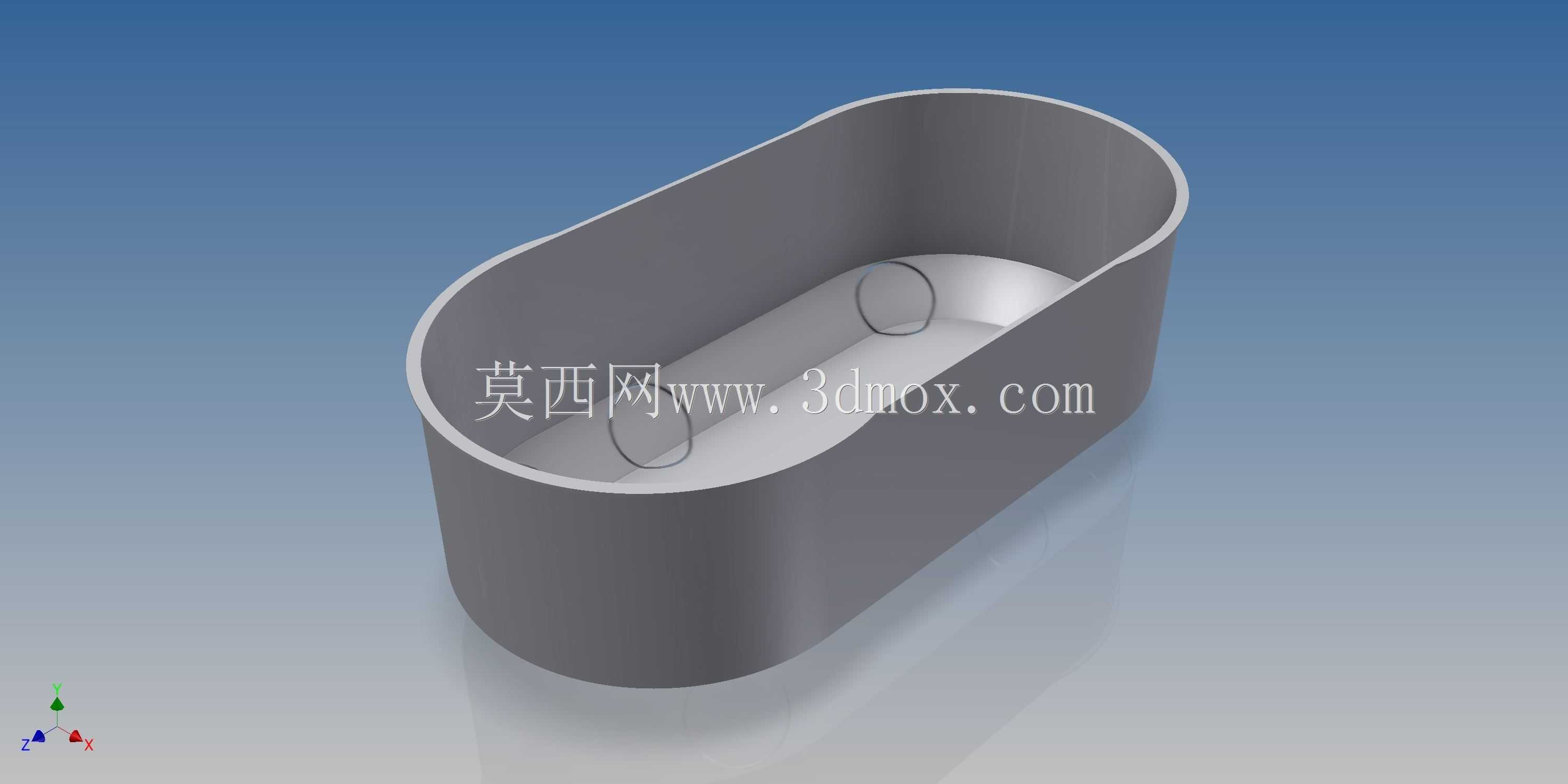

　　在低压电气配套安装场景中，这类长圆形槽体结构主要用于双回路电气元件的集成容纳，常见于小型设备的内置接线仓、传感器安装基座或是双路控制模块的防护外壳，区别于常规方形接线盒，长圆形的轮廓设计能够适配狭长的设备内部安装空间，避免边角应力集中带来的壳体开裂问题，同时圆弧过渡的内壁不会划伤线缆绝缘层，在走线时能顺着弧面自然排布，减少线缆弯折死折的出现概率。从结构设计逻辑来看，该壳体采用等壁厚拉伸成型思路，侧壁厚度均匀一致，既能够满足常规室内电气安装的防护强度要求，也不会因为壁厚不均导致注塑或者钣金成型时出现缩痕、变形问题，槽体内部设置的两个环形定位凸台，是专门为双剂量配置的电气元件预留的安装位，每个凸台的内径与对应元件的外径匹配，

　　安装时元件可以直接卡入凸台定位，不需要额外增加固定支架，减少装配环节的零件数量，降低整体装配工时。在安装边界设计上，槽体的外轮廓做了小圆角过渡，外部安装时可以嵌入设备预留的长圆形安装槽内，侧壁与安装槽的配合间隙控制在0.2mm到0.3mm之间，既能够保证安装时顺利推入，也不会因为间隙过大出现晃动问题，槽体的开口端没有设置额外的翻边结构，适配压合式盖板的安装方式，盖板可以通过超声波焊接或者卡扣配合与槽体结合，实现内部元件的密封防护，避免灰尘、杂物进入槽体内部影响电气元件的正常工作。实际应用中，这类双剂量安装槽多用于小型医疗设备、台式检测仪器的内部电气集成，因为这类设备往往需要两路独立的检测或者控制回路，

　　两个安装位可以分别放置信号处理模块与供电模块，实现强弱电的物理分隔，减少信号干扰问题，槽体的深度设计刚好覆盖常规小型电气模块的高度，不会因为槽体过深导致内部空间浪费，也不会因为深度不足导致元件突出槽体无法安装盖板。从建模细节来看，槽体底部与侧壁的过渡采用大圆角衔接，一方面是提升壳体的结构强度，在受到外部挤压时，圆角过渡能够分散应力，避免直角位置出现应力断裂，另一方面大圆角的设计也方便成型过程中的脱模，不管是采用注塑工艺还是钣金折弯焊接工艺，大圆角都能降低加工难度，减少成型缺陷。内部的两个环形定位凸台高度设置为5mm，刚好能够卡住元件的底部定位圈，不会因为凸台过高影响元件的接线操作，也不会因为凸台过低导致元件安装后出现偏转、移位，

　　两个凸台的中心距经过反复校核，刚好匹配常规双剂量电气元件的引脚间距，安装后元件引脚能够直接对准下方的PCB板焊盘，不需要额外调整走线位置。在日常选型适配时，需要注意该槽体的外部长度、宽度与深度尺寸，确认设备内部预留的安装空间能够容纳该壳体，同时要核对内部两个定位凸台的尺寸是否匹配待安装的电气元件外径，避免出现元件无法卡入的问题，槽体的材质一般选用ABS阻燃材质，满足电气设备的阻燃要求，若应用在有耐腐蚀需求的场景，也可以替换为PP或者不锈钢材质，结构本身不需要做大幅修改，仅需要根据材料特性调整壁厚参数即可。
