参数化环形密封垫片结构设计

　　在流体输送管路、压力容器端盖、旋转轴端部密封等工业场景中，环形密封垫片是应用频次极高的基础承压密封构件，这类零件的核心作用是填充两个配合端面之间的微观间隙，阻断介质泄漏路径，同时承受装配过程中的预紧压力与设备运行时的介质压力、温度交变载荷。日常做设备维护拆检时经常能发现，很多设备的跑冒滴漏问题根源都在于垫片选型或结构设计不合理，要么是垫片内径与管路通径不匹配造成流道缩径，要么是外径超出法兰密封面边界导致预紧力分布不均，还有的是垫片厚度与法兰螺栓间距不匹配，拧紧后垫片出现局部压溃或者回弹量不足的问题。

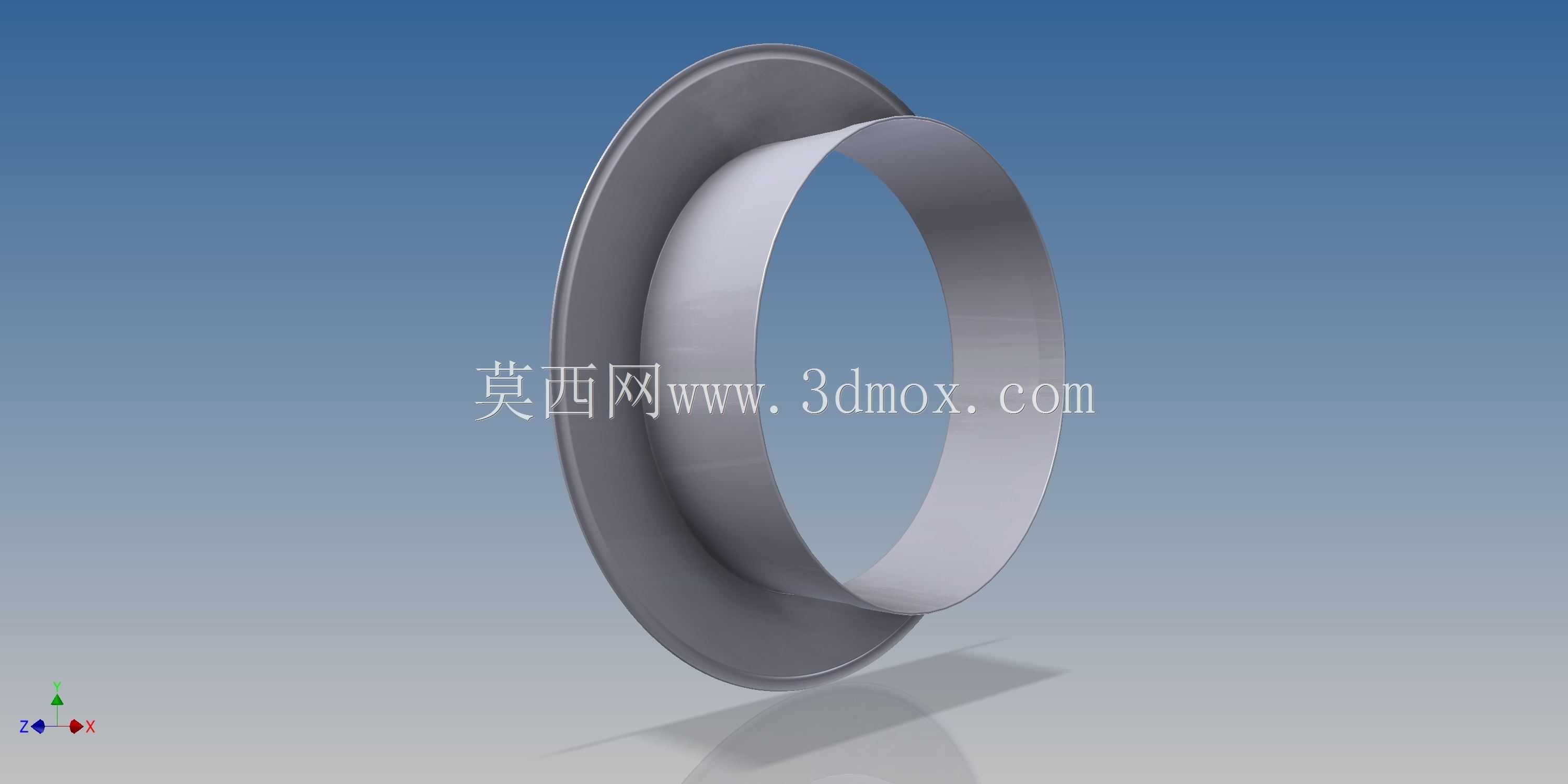

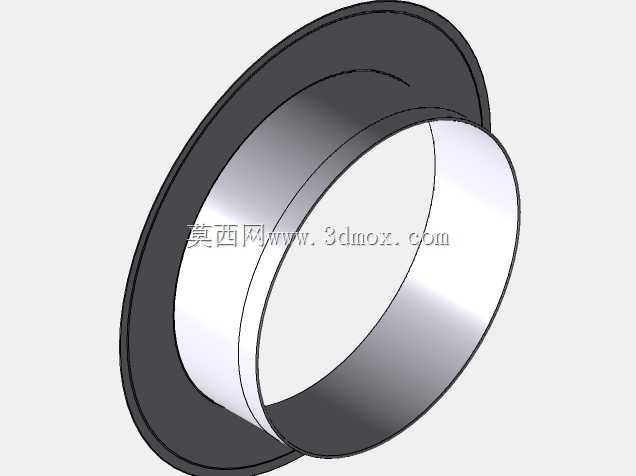

　　这次做的这个环形构件采用全参数化建模逻辑搭建，建模初始阶段就把内孔直径、外圆直径、本体厚度、端面倒角尺寸这几个核心控制参数做了关联绑定，后续调整尺寸时只需要修改对应参数值，整个模型的几何特征就能自动更新，不需要逐个特征重画，能大幅提升同系列不同规格零件的设计迭代效率。实际工程应用中，这类环形垫片的尺寸边界完全受配套安装位约束，内孔尺寸必须大于等于对接管路的通径，避免介质流经时产生额外的流阻，也防止垫片边缘长期受介质冲刷出现破损掉屑污染管路；外圆尺寸则要控制在法兰螺栓孔的内接圆范围以内，不能和螺栓安装空间产生干涉，同时要保证密封面有足够的接触宽度，通常接触宽度不小于3mm才能保证预紧后形成连续有效的密封环带。

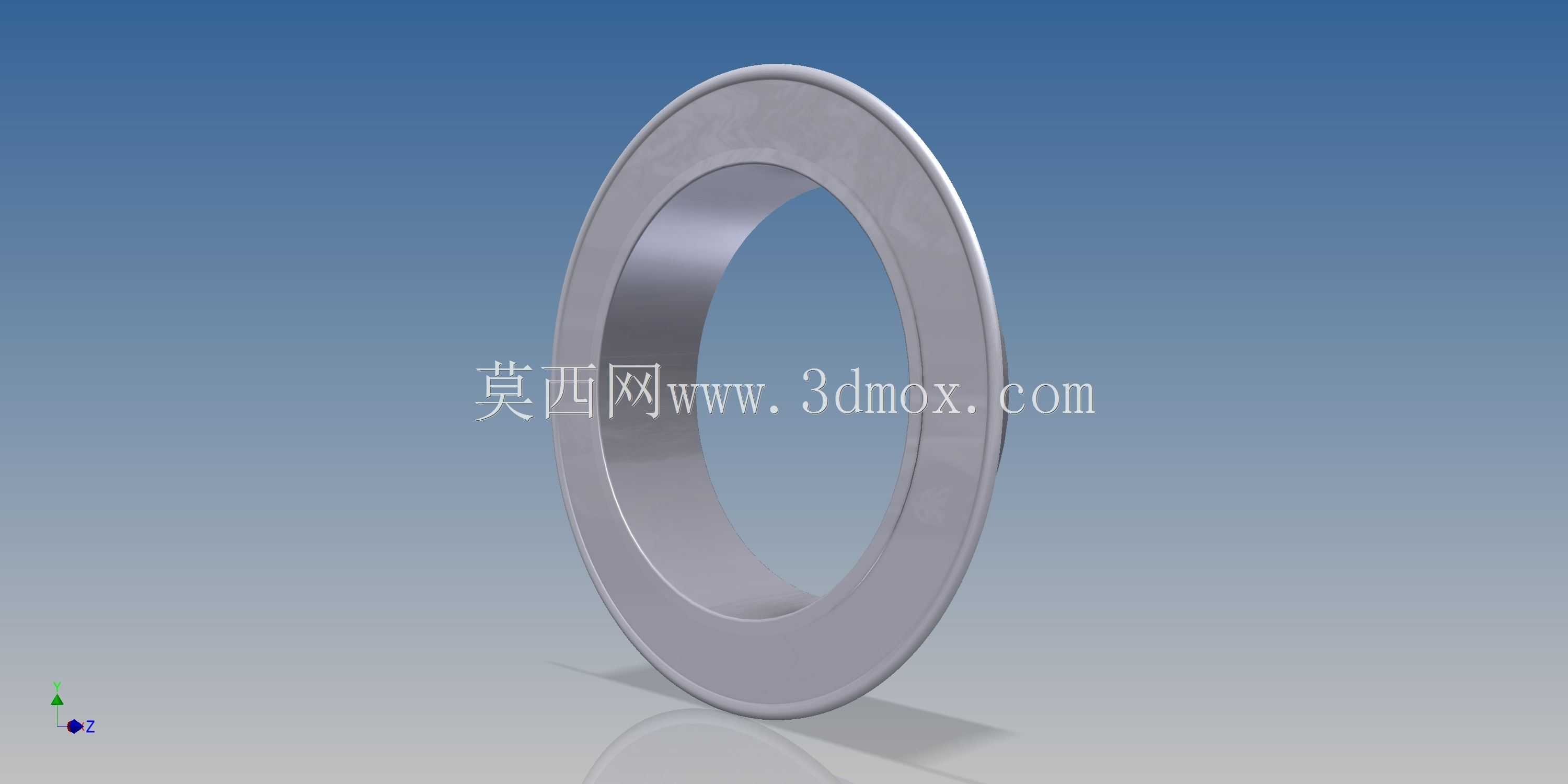

　　从结构细节来看，这个环形件的两个端面都做了极小的倒角处理，不是尖锐的直角边，一方面是避免装配时锋利的边缘割伤安装人员，另一方面也能防止垫片压入密封槽时边缘被卡滞造成卷边，影响密封面的贴合度。本体厚度的设计也结合了常用的密封场景需求，常规中低压管路场景下厚度控制在2-3mm区间，既保证垫片有足够的回弹量补偿法兰端面的平面度误差，又不会因为厚度过大导致预紧时垫片出现过度形变挤入管路内部。如果是用于高压工况的同结构垫片，只需要通过参数调整把厚度适当增加，同时匹配对应的内外径尺寸，就能快速生成适配高压法兰的垫片模型，不需要重新梳理建模逻辑。

　　在实际选型适配过程中，这类环形构件的安装边界需要重点核对三个维度：首先是安装位的轴向空间，也就是两个配合端面之间的装配间隙，要保证垫片在自由状态下的厚度略大于装配间隙，预紧后才能产生足够的密封比压；其次是径向的安装空间，要确认法兰密封面的内外径尺寸，保证垫片完全落在密封面范围内，不会出现局部悬空的情况；最后是配合端面的表面粗糙度，通常这类金属环形垫片适配的密封面粗糙度要控制在Ra1.6-Ra3.2之间，过于粗糙的端面会让垫片无法填充微观凹坑造成泄漏，过于光滑的端面则容易导致垫片在压力波动时出现滑移错位。

　　做参数化设计的时候特意把倒角尺寸、端面平面度的关联约束也做进了模型特征树里，调整主尺寸的时候这些细节特征会同步按比例更新，不会出现改了内外径之后倒角尺寸过大或者过小的问题。很多新手做这类基础零件建模的时候容易忽略安装边界的校验，往往只画一个简单的圆环就结束，实际装配的时候才发现要么和螺栓干涉，要么密封面宽度不够，要么倒角和密封槽的导向边不匹配，反复改模浪费大量时间。这个模型在搭建时就把常见的安装干涉校验逻辑融入了参数关联里，比如外圆直径参数设置了上限阈值，超过螺栓内接圆尺寸时会自动提示参数超限，内孔直径也设置了下限阈值，小于管路通径时同样会触发提醒，能帮设计人员在建模阶段就规避很多低级错误。

　　从应用场景拓展来看，这个参数化环形结构不止可以用作密封垫片，调整厚度和材质参数后还可以用作轴用挡圈、轴承定位隔套、管路加固衬环等不同功能的零件，只需要根据具体的使用场景调整对应的尺寸参数和公差要求，就能快速生成符合需求的零件模型。比如用作轴承隔套的时候，就把厚度公差调整到h7级别，两端面的平行度约束加严，内外径和轴承内圈、配合轴径的尺寸做匹配；用作管路衬环的时候，就适当增加壁厚，把内孔的粗糙度要求提高，减少介质流动的阻力。这种参数化的建模思路能把一个基础环形结构的复用率拉到最高，不用每次做同类型零件都从零开始建模，能给结构设计人员节省大量的重复劳动时间，也能保证同系列零件的设计风格和尺寸逻辑保持统一，减少生产加工时的刀具调整频次，间接降低零件的加工成本。
