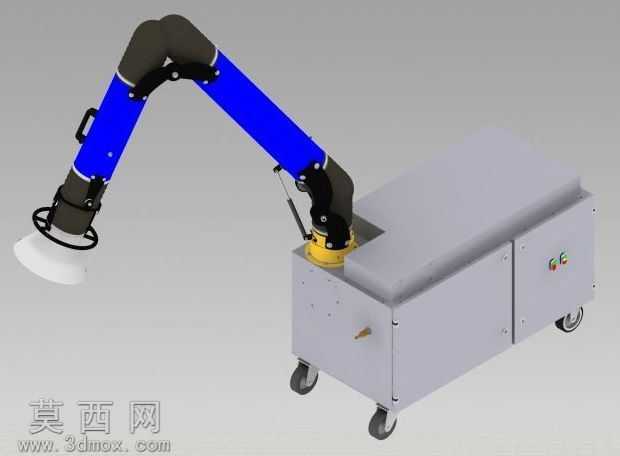

可移动臂式工业焊接烟尘净化设备

本三维模型采用Autodesk Inventor完成全参数化建模，整体结构分为移动式箱体主机与可弯折柔性吸尘臂两大核心部分，建模过程严格遵循工业除尘设备的实际生产尺寸比例，对每一处结构细节做了精准还原。首先在主机箱体建模阶段，采用钣金建模模块完成一体式柜体的结构搭建，还原了柜体侧面的检修门卡扣结构、柜门开合的铰接结构、柜体顶部的吸尘臂安装基座，同时对底部的万向脚轮做了结构还原，包含轮架、滚轮、刹车结构的细节建模，保证脚轮转动、刹车的结构逻辑符合真实工业脚轮的设计规范，柜体侧面的控制按钮、状态指示灯也做了等比例建模还原，还原了设备操作端的真实布局。在吸尘臂部分，采用多段刚性臂体加铰接关节的结构建模，臂体主体设置为蓝色哑光金属材质，关节连接部分采用黑色耐磨工程塑料材质，还原了臂体可多维度弯折调整的铰接结构，每一段臂体内部预留了通风管路的建模空间，臂体末端的吸尘罩采用透明半硬质材质，还原了吸尘罩边缘的防护圈结构，可清晰展示吸尘口的气流导向结构。材质渲染阶段，对金属柜体采用灰色哑光冷轧钢板材质，调整材质粗糙度参数还原工业钣金的磨砂质感，臂体蓝色部分采用喷塑金属材质，添加细微的颗粒质感还原真实喷塑表面的触感，黑色关节部分添加轻微的橡胶质感反光，吸尘罩采用半透明PVC材质，调整透明度与折射参数还原塑料吸尘罩的通透质感，脚轮部分采用黑色橡胶滚轮搭配镀锌金属轮架，还原不同材质的视觉差异。设计思路上，该设备针对焊接、打磨、抛光、切割等加工作业产生的干燥粉尘净化需求设计，可移动的箱体结构让设备能够灵活在不同作业工位间转移，多自由度弯折的吸尘臂可以根据作业点的位置任意调整吸尘角度与距离，无需额外铺设固定吸尘管路，适配小批量多工位的加工作业场景，箱体内部预留了过滤单元、风机单元的安装空间，结构设计兼顾了使用灵活性与净化功能的实用性，整体建模无结构干涉，可直接用于设备结构展示、生产参考与方案演示使用。
