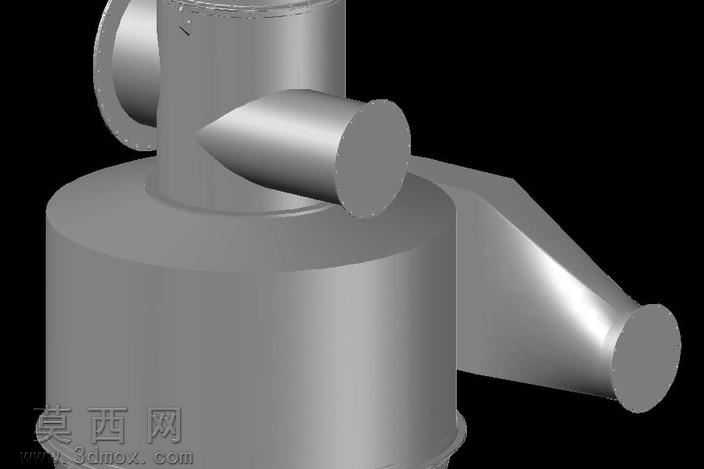

带井喷面板结构的旋风分离装置

本作品为带井喷面板的旋风分离装置三维模型，建模过程中首先基于旋风分离的核心工作原理搭建主体结构框架，先绘制主筒体的基准草图，通过旋转特征生成圆柱形主腔体，再依次构建顶部的排气引出段、侧面的切向进料接口以及下部的锥段集料结构，保证各段衔接处的曲面过渡顺滑无破面。针对井喷面板结构，单独绘制面板的安装基准面，通过拉伸、切除特征完成面板上的导流孔、安装定位结构的制作，确保面板与主筒体的装配位置精准贴合，接口处的密封配合结构完全符合工业安装的尺寸逻辑。材质渲染阶段，为整体模型赋予哑光金属材质，模拟工业碳钢设备的表面质感，调整材质的粗糙度、反射参数，让金属表面呈现出真实的亚光磨砂效果，同时对各接口的端面做细微的倒角处理，还原实际机加工后的边缘特征，避免模型边缘过于锐利失真。结构设计上，严格遵循旋风分离的流道逻辑，切向入口的角度、主筒体的直径与高度比例、排气芯管的插入深度都经过参数化校准，保证内部流场的走向符合气固分离的物理规律，井喷面板的设置用于应对异常工况下的压力泄放与导流，面板上的开孔排布经过优化，既保证泄流面积满足工况要求，又不会破坏主筒体的结构强度。建模全程采用参数化驱动的方式，各部分尺寸关联对应，方便后续根据不同处理量级的需求调整整体参数，模型的所有特征都保留完整的建模历史，便于后续编辑修改，整体装配关系清晰，无多余的冗余特征，各部件之间的干涉检查全部通过，完全满足工业设计验证、结构展示以及后续工程出图的使用需求。
