工业除尘系统成套装置三维设计

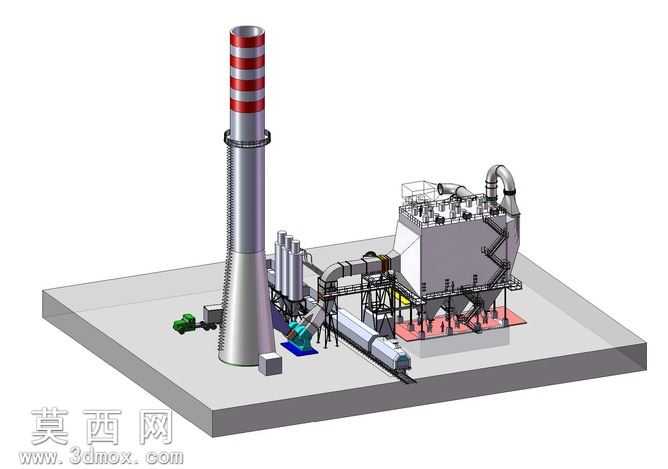

本套三维模型完整还原了工业除尘厂的全套核心装置，建模过程严格参照实际工业除尘项目的实测尺寸开展，首先对整体厂区装置进行模块化拆分，依次完成高耸烟囱主体、静电除尘器箱体、配套引风管道、输送机构、附属钢架平台、爬梯护栏、底部基座等独立部件的建模工作。建模阶段对各部件的比例进行精准把控，其中烟囱主体高度还原60米实际尺寸的等比例缩放效果，下部锥形过渡段、上部筒身、顶部红白相间的航标警示段都做了精细化的结构还原，筒身的环形加固结构、附属连接管线都逐一进行了建模呈现。静电除尘器部分完整还原了箱体的方形仓室结构、顶部的检修平台、侧面的爬梯与防护栏杆、底部的灰斗出料结构，配套的连接管道根据气流走向做了合理的弯折与变径处理，管道间的法兰连接结构、支撑钢架都做了细节刻画。材质渲染阶段，针对不同部件匹配对应的工业材质：烟囱主体采用哑光金属银灰材质，顶部航标段采用红、白相间的高可见度警示漆材质，除尘器箱体采用工业设备常用的浅灰哑光金属材质，钢架平台采用深灰钢结构材质，管道根据功能区分匹配对应的金属材质，底部基座采用混凝土哑光灰色材质，各材质的粗糙度、反光度都参照真实工业设备的外观效果进行参数调整，确保渲染效果贴近真实厂区的装置观感。结构设计上完整呈现了除尘系统的工作流程布局：烟气从进气管道进入静电除尘器完成粉尘过滤，净化后的烟气通过连接管道汇入高耸烟囱达标排放，除尘器收集的粉尘通过底部灰斗落入配套输送机构完成转运，整套装置的布局符合工业除尘项目的实际排布逻辑，各部件之间的连接位置、支撑结构都做了合理设计，既保证了整体结构的视觉完整性，也清晰展现了工业除尘系统的组成架构与工作逻辑，可用于环保设备展示、工业厂区布局演示等场景使用。
