四轮传动用十字万向传动轴结构设计

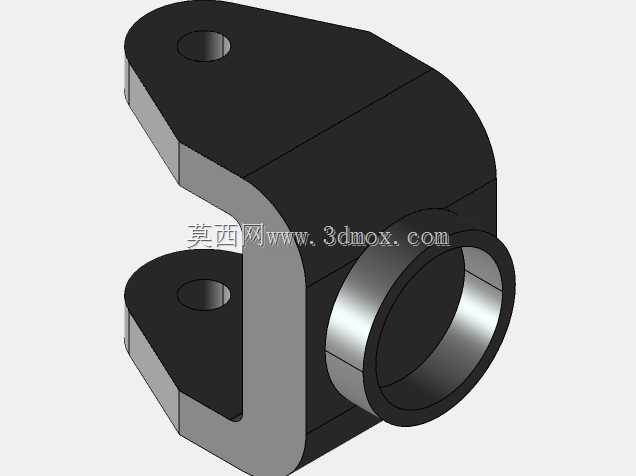

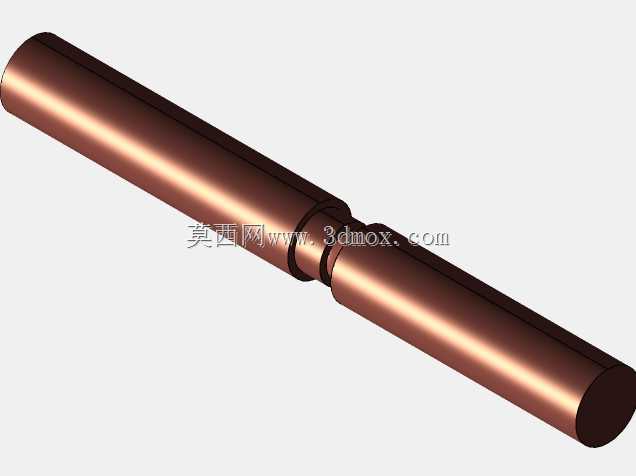

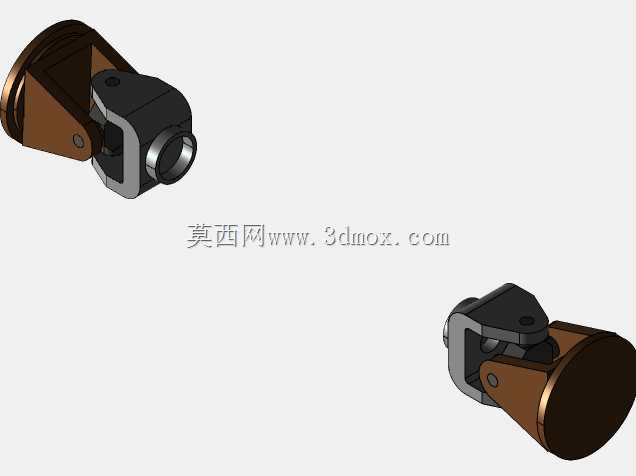

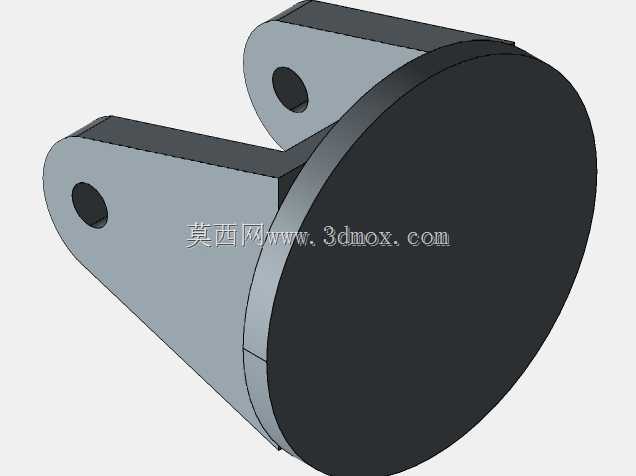

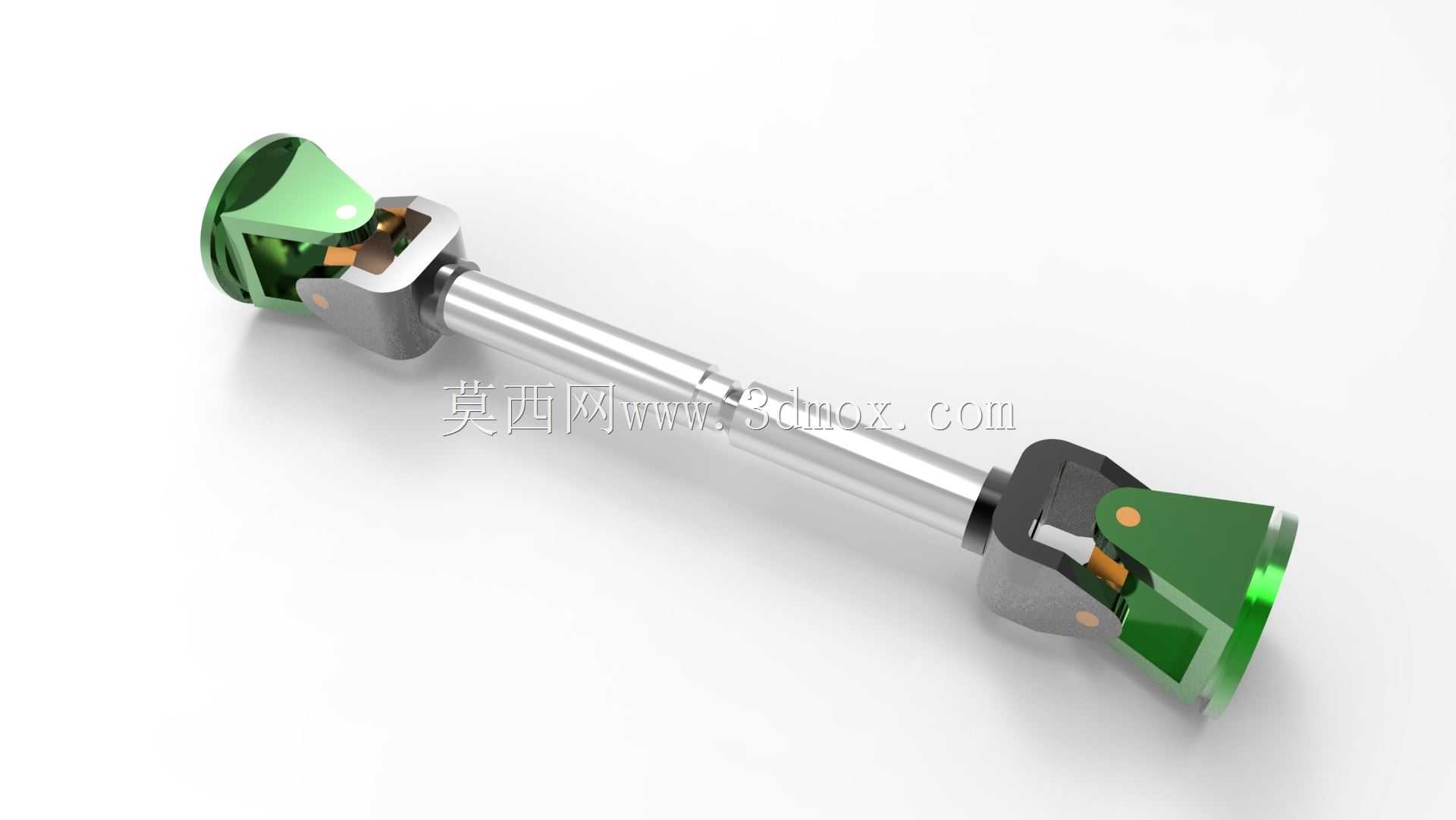

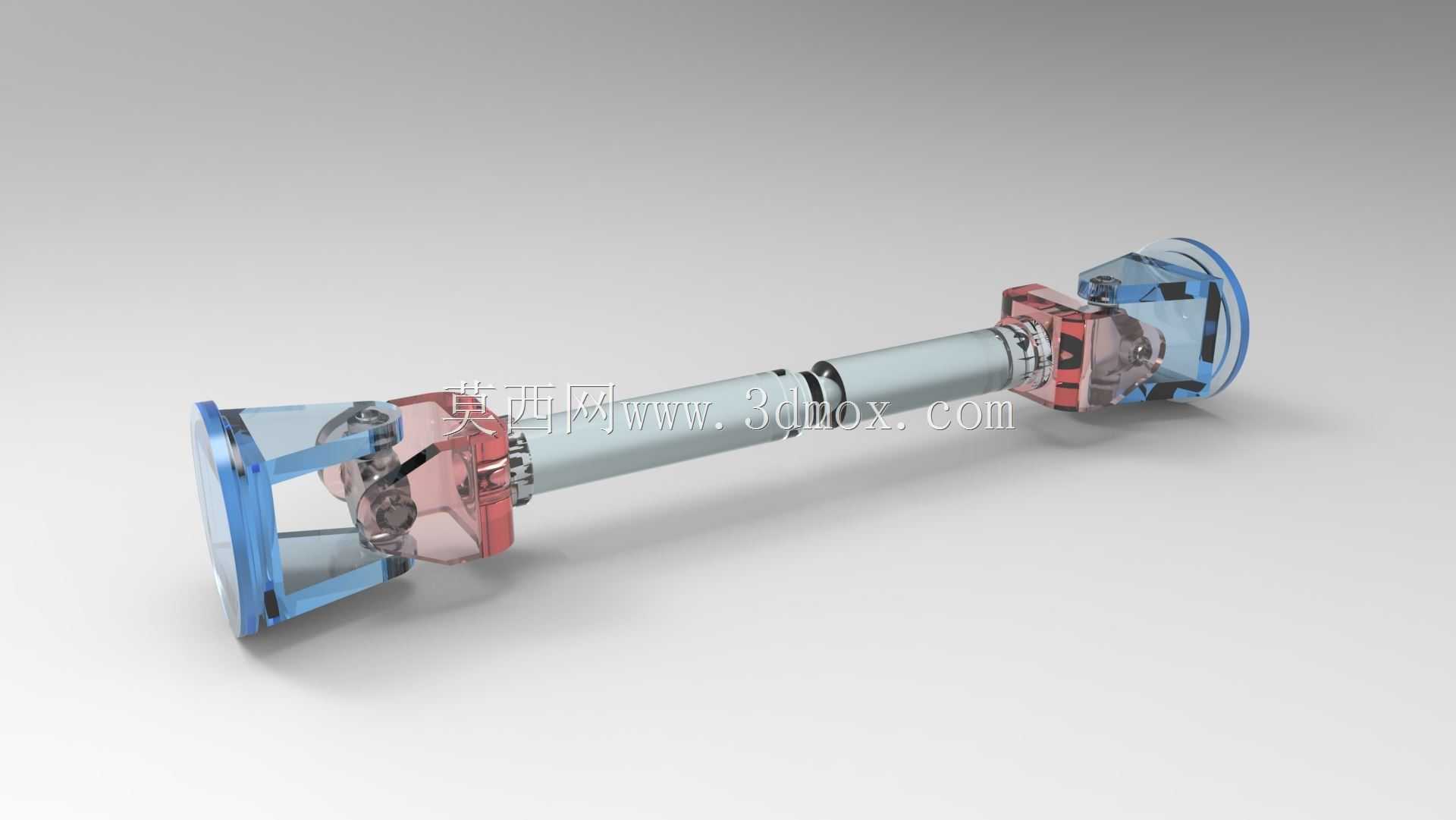

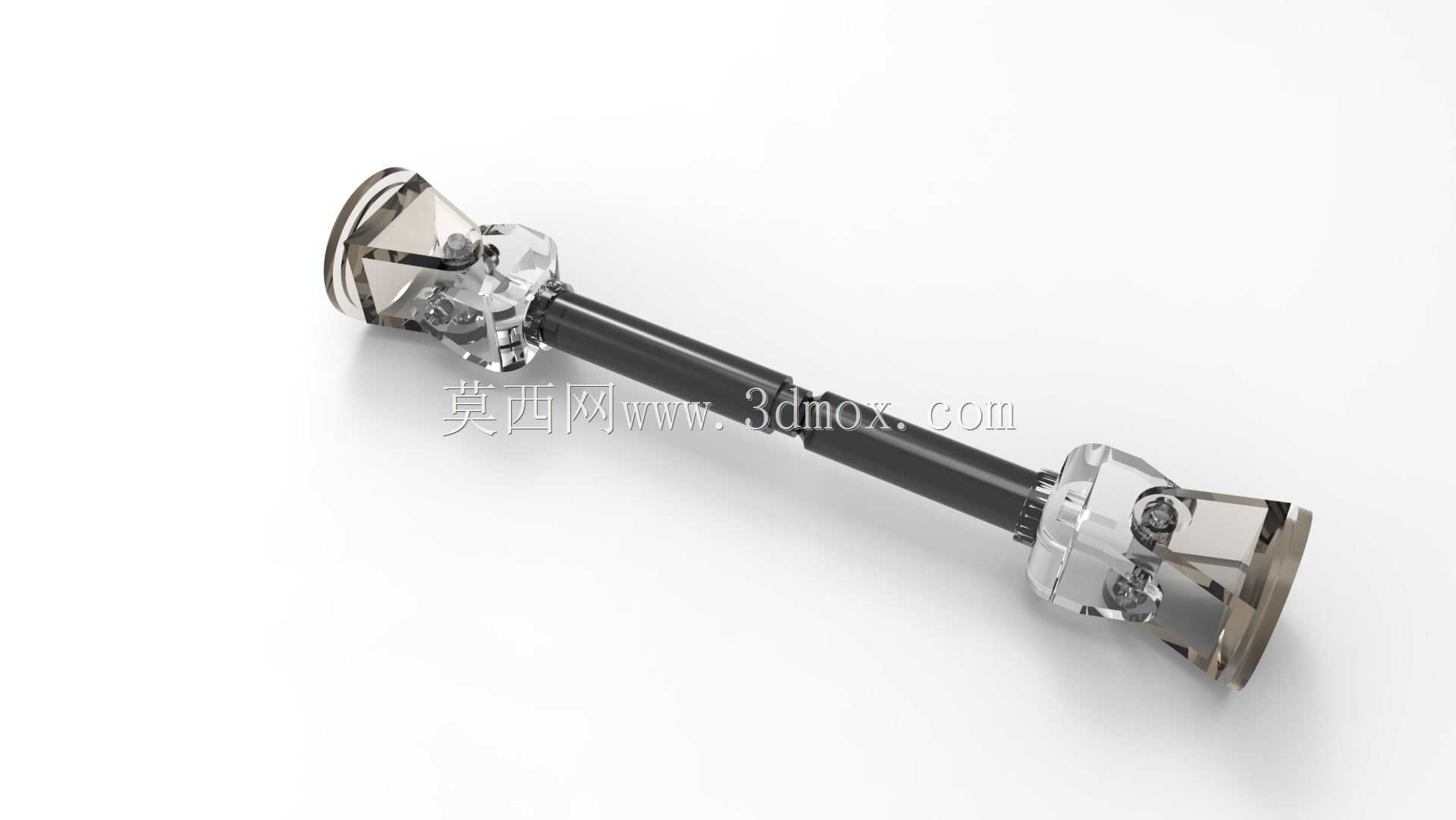

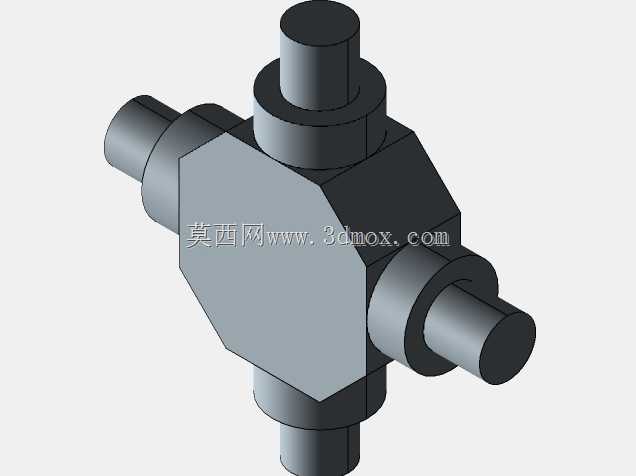

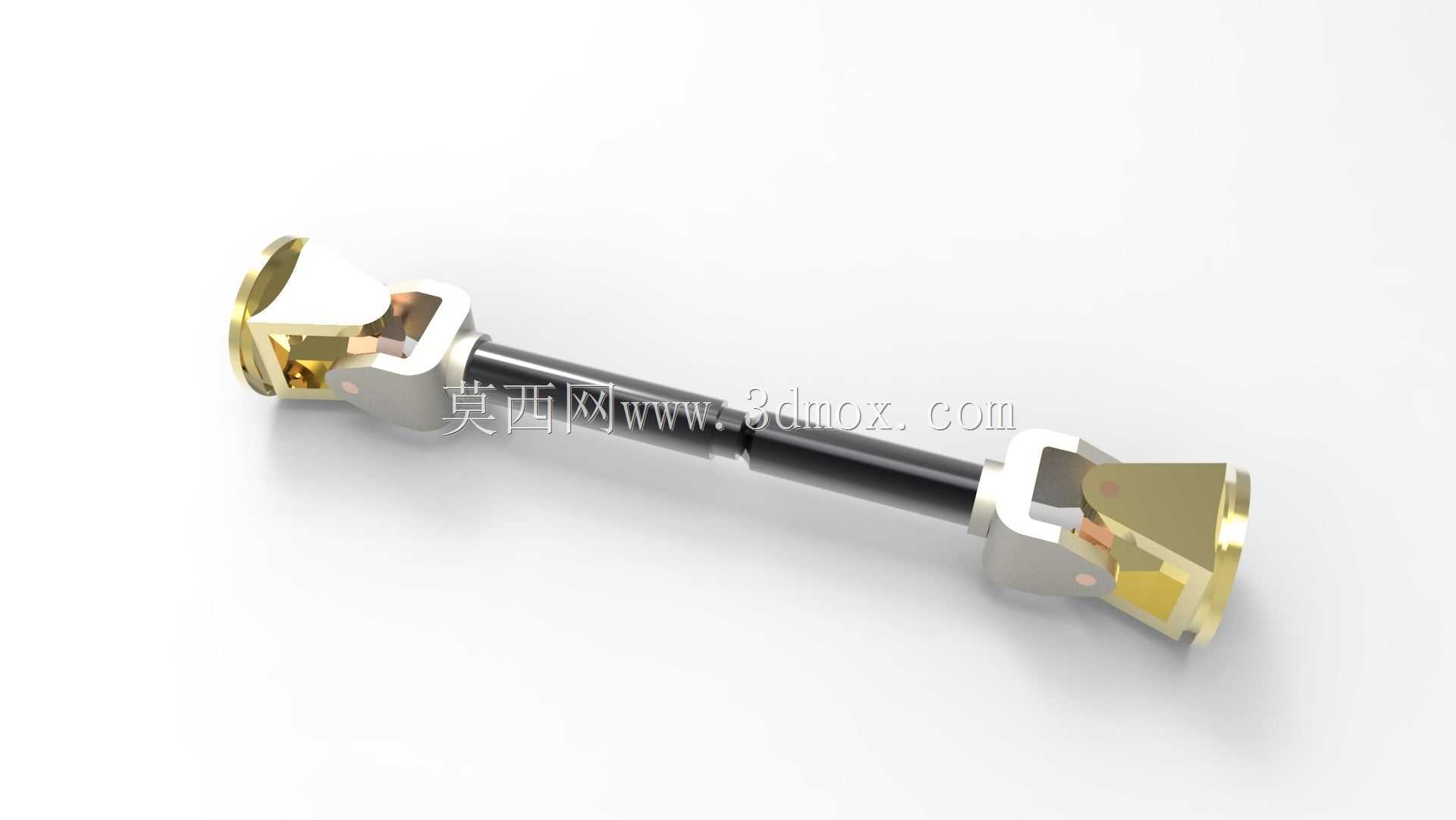

该传动轴总成主要应用于四轮驱动车辆的动力传输场景，承担着将变速器输出的动力传递至驱动桥的核心作用，可在底盘跳动、悬架上下位移过程中，持续稳定传递扭矩，适配车辆行驶过程中动力输入与输出端不断变化的夹角与轴向距离，避免动力中断或传动部件卡滞，是四驱车型传动系统中不可或缺的核心连接部件。在实际车辆运行工况中，传动轴需要承受起步、急加速、越野颠簸等场景下的交变冲击载荷，同时要适配不同行驶状态下两端连接点的位置偏移，因此该结构采用两端十字轴式万向节搭配中间花键伸缩轴的经典布局，两端万向节可实现大角度范围内的动力偏转补偿，中间的花键轴段可在轴向进行一定距离的伸缩，抵消悬架跳动带来的轴向长度变化，保证传动过程的平顺性，避免传动系统出现附加载荷。从设计思路来看，该传动轴优先保证传动的可靠性与运转平顺性，两端万向节的十字轴轴颈采用等强度设计，配合轴承座结构可将载荷均匀分散至连接叉部位，降低局部应力集中风险；连接叉部位采用一体化锻造结构的设计逻辑，在保证结构强度的同时优化了外形轮廓，减少运转过程中的动不平衡量；中间轴杆采用等直径空心轴结构，在保证抗扭刚度的前提下有效降低自身重量，减少传动系统的转动惯量，提升动力响应速度。在外形尺寸与安装边界方面，该传动轴整体为长轴类对称结构，两端万向节的连接法兰端面为安装基准面，法兰上的连接孔位按照标准传动连接尺寸排布，可直接与变速器输出法兰、驱动桥输入法兰进行匹配安装；两端万向节的最大偏转角度可满足常规越野车型的悬架跳动行程需求，中间花键段的伸缩行程覆盖车辆满载、空载以及极限跳动状态下的轴向位移量，安装时无需额外调整轴距即可完成适配，轴身的外轮廓直径控制在底盘布置的预留空间范围内，不会与周边的底盘护板、排气系统、悬架部件发生运动干涉。在功能特性上，该传动轴可实现等角速度动力传递，当两端万向节的夹角保持一致时，可消除普通十字万向节带来的转速波动，降低传动过程中的振动与噪音，提升整车行驶的平顺性；整体结构的润滑点位设计合理，十字轴轴承部位预留润滑通道，可满足长期使用的维护需求，花键部位的配合间隙经过优化，既保证轴向滑动的顺畅性，又避免间隙过大带来的传动冲击。
