管式框架结构卡丁车承载底盘设计

该管式框架卡丁车底盘是小型非道路卡丁车的核心承载基体，主要应用于户外游乐场地、休闲卡丁车场馆、业余竞速体验赛道等场景，作为整车所有部件的安装承载基础，承担着连接行走系统、动力系统、转向系统、防护结构与驾乘位的核心作用，直接决定卡丁车的行驶刚性、操控响应特性与驾乘安全边界。

设计过程中优先采用圆管弯折拼焊的框架式结构，摒弃了传统冲压钣金底盘的厚重设计，在保证结构强度满足低速非道路行驶冲击要求的前提下，大幅降低了底盘自身重量，有效提升整车的动力响应表现。整体框架采用闭环式矩形主承载环设计，主环沿车辆纵向贯通，前部预留转向机构与前轮悬挂的安装点位，中部规划驾乘人员的脚部放置与座椅固定区域，后部延伸出动力单元与后轮轴的安装支架，上部预留防滚架的对接焊接口，各管段衔接处采用斜撑补强设计，在车辆过弯承受侧向载荷、经过颠簸路面承受纵向冲击时，可将应力均匀分散至整个框架，避免局部应力集中导致的结构变形。

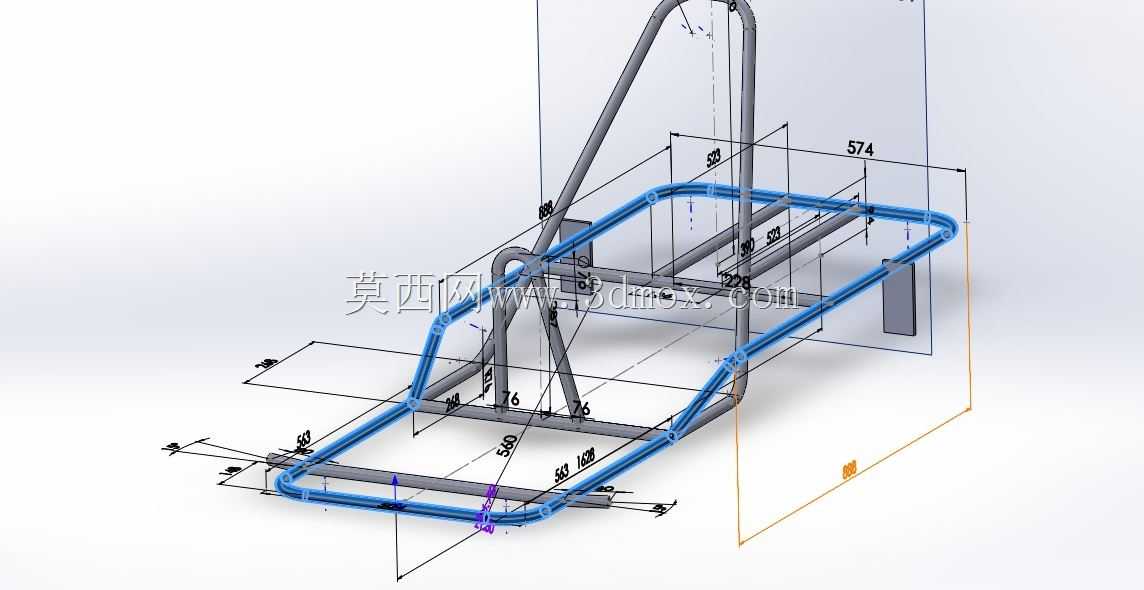

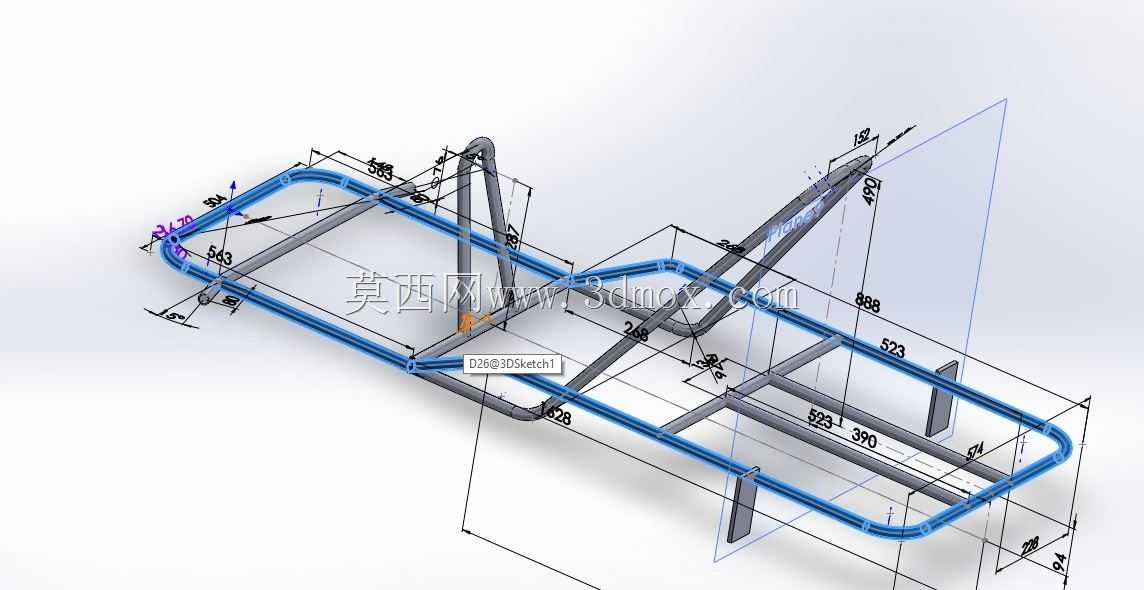

从尺寸边界来看，底盘整体纵向长度适配单人驾乘的卡丁车轴距需求，横向宽度满足轮距安装与驾乘空间的双重要求，前部管架收窄设计预留前轮转向的活动余量，避免转向过程中轮胎与框架发生干涉，各安装点位的坐标经过精准校核，可直接适配常规卡丁车的通用配件，无需二次改孔即可完成转向机、刹车踏板、座椅固定、后桥安装等部件的装配。框架上预留的多组安装支耳，可根据不同的动力配置选择适配燃油发动机或者电池电机组件，兼容娱乐休闲款与入门竞速款的不同配置需求。

底盘的前部设计有防撞缓冲结构的安装位，可加装防撞泡棉与前保险杠，侧部管架可直接作为侧防护的支撑结构，上部对接的防滚架管段与主框架采用同管径连续焊接，在发生侧翻时可形成完整的防护笼结构，为驾乘人员提供足够的生存空间。整体管架的弯折弧度经过优化，没有突兀的直角弯折，既降低了弯折加工的工艺难度，也减少了应力集中的风险，焊接位置均设计在受力较小的区域，提升整体结构的疲劳寿命，可满足场馆高频次使用的强度需求。
