全地形车后轮独立悬架结构设计

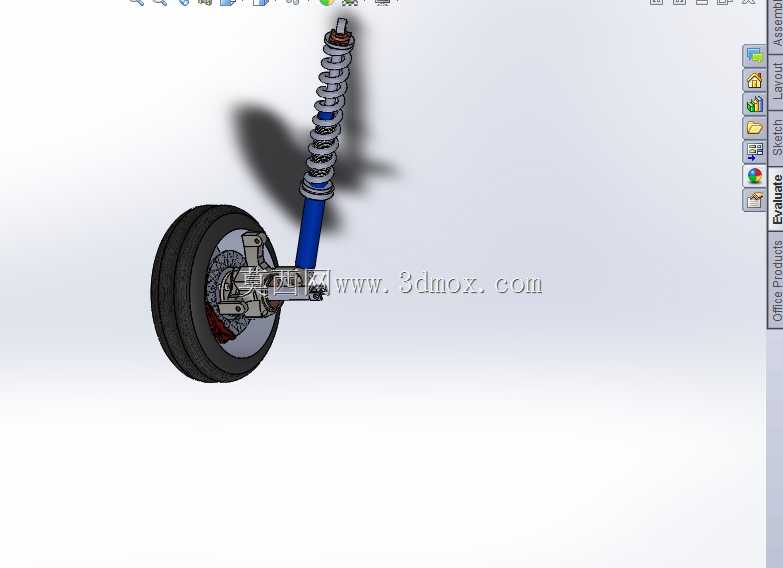

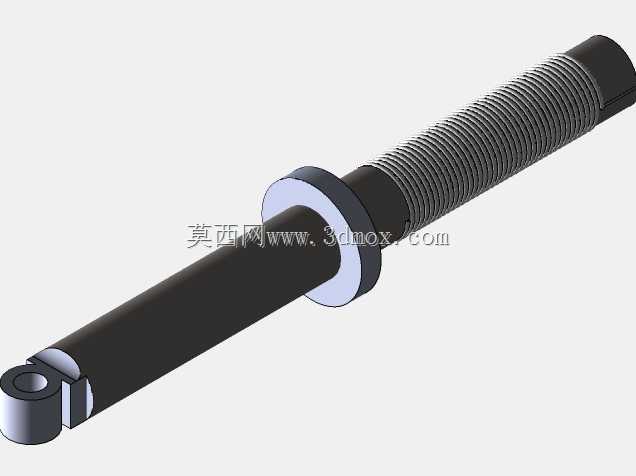

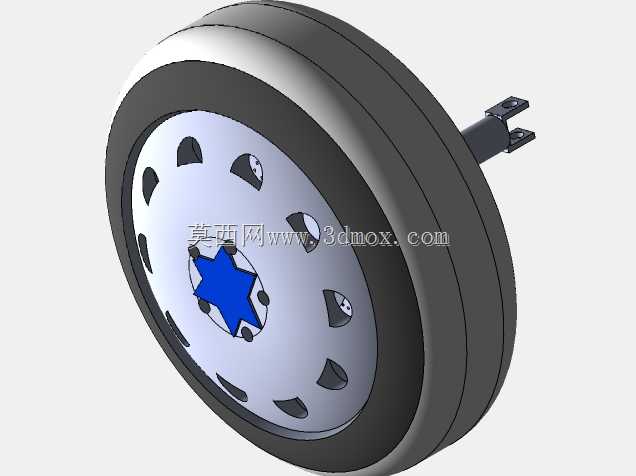

这款全地形车后轮悬架结构，主要适配非道路场景下的全地形代步、户外作业、越野休闲类全地形车辆使用，能够在砂石、泥泞、沟壑、浅滩等复杂非铺装路面场景下，为车辆提供可靠的行驶支撑与震动过滤能力，是全地形车底盘行走系统的核心组成部件。该悬架采用单摇臂搭配螺旋弹簧液压减震器的结构布局，核心功能是承接车架与后轮总成的连接，传递车轮与车架之间的力与力矩，同时缓冲路面传递而来的冲击载荷，衰减行驶过程中的弹跳震动，避免刚性冲击直接传递至车架与驾乘人员，既能够提升复杂路面下的行驶平顺性，也能保证车轮始终与地面保持足够的附着力，提升车辆在非铺装路面的抓地性能与操控稳定性。在设计思路上，该结构充分考虑全地形车的轻量化与高强度需求，摇臂部分采用一体化连接结构，一端集成车轮安装位，可直接适配配套的制动盘、轮毂与越野轮胎总成，另一端预留车架铰接点位，能够通过销轴与车架主体形成可转动的活动连接；减震器采用上下铰接的安装方式，上端连接车架安装支座，下端固定于摇臂的受力支点位置，这种杠杆式的受力布局能够放大减震器的有效行程，在车轮遇到路面凸起或凹陷时，摇臂绕车架铰接点转动，带动减震器完成压缩与回弹行程，充分吸收路面冲击能量。从安装边界来看，该悬架整体结构紧凑，侧向占用空间较小，预留的车轮安装位可匹配常规尺寸的全地形车真空越野轮胎，减震器的安装角度经过调校，既保证足够的上下跳动行程，也避免极限压缩状态下与轮胎、车架部件发生运动干涉；制动组件集成在车轮安装侧，随车轮同步转动，制动卡钳固定在摇臂的对应安装座上，无需额外设计独立的制动安装支架，简化了底盘的装配流程。在实际使用中，该悬架能够适配大落差的路面起伏，即使在单侧车轮遇到障碍物抬升时，也能通过减震器的行程补偿保证车身姿态的相对稳定，减少非铺装路面行驶时的车身侧倾幅度，同时螺旋弹簧与液压阻尼的匹配调校，能够兼顾软质路面的滤震效果与高速行驶时的支撑性，避免过软的悬架设定导致车辆过弯时侧倾过大，也不会因为刚度过高损失越野场景下的贴地性能，整体结构兼顾了结构强度、维护便利性与全地形场景的适配性，能够满足休闲越野、农林作业、户外巡检等多种全地形车使用场景的底盘性能需求。
