用于CFD气动分析的简化Ahmed车身结构

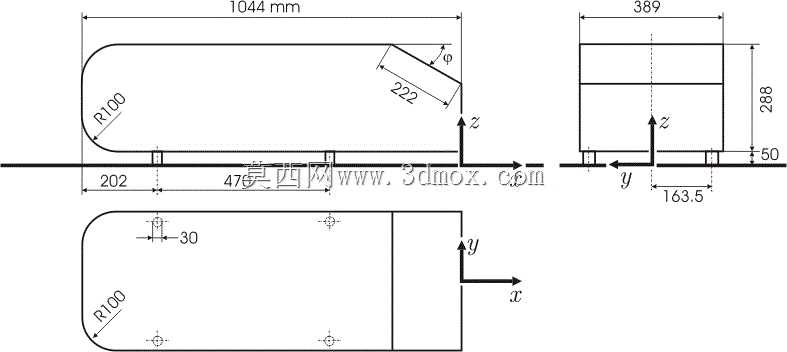

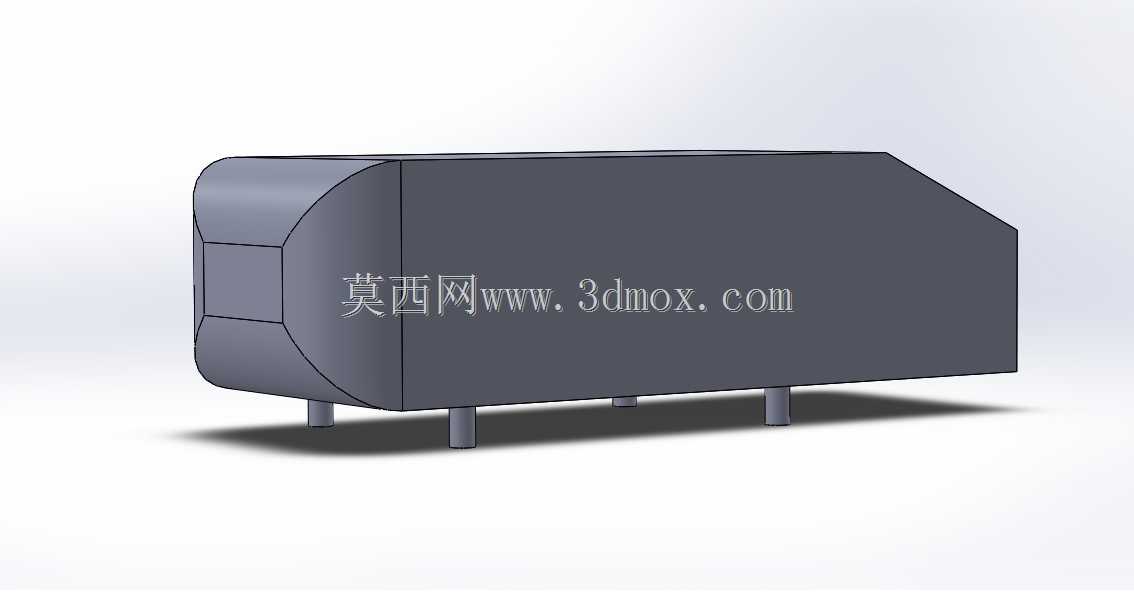

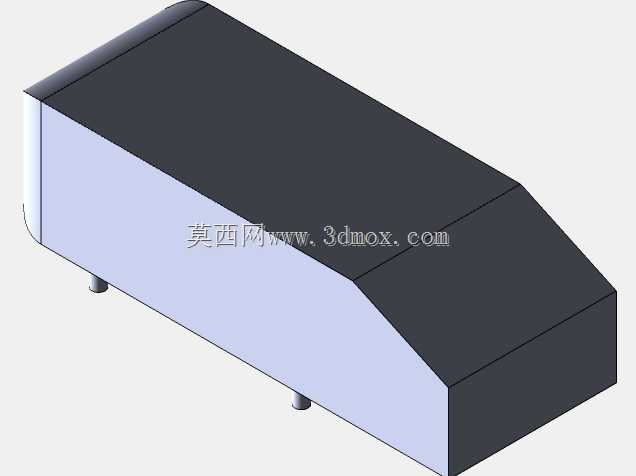

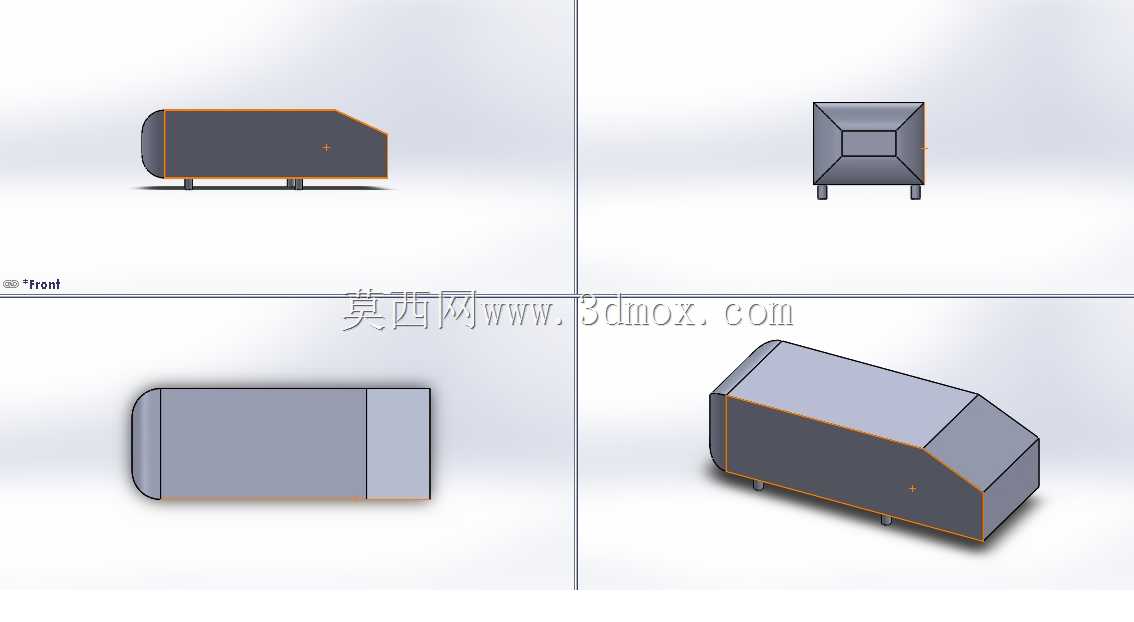

该简化车身结构是汽车空气动力学研发领域的专用验证模型，核心应用于汽车前期研发阶段的气动性能仿真与风洞试验对标场景，是行业内通用的气动特性研究基准载体，可帮助研发人员快速验证仿真算法精度、流场捕捉能力，也可用于不同气动优化方案的横向效果对比，大幅降低实车风洞试验的前期投入成本，缩短气动外形研发的迭代周期。模型采用经典的斜背式简化构型，整体为封闭的类车体块状结构，底部设置有支撑结构模拟车身与地面的间隙，完全还原了气动研究所需的核心外形特征，剔除了实车表面的门把手、后视镜、格栅等细碎附属结构，避免局部微小特征对核心流场区域的干扰，让研发人员可以聚焦于车身主体周围的流场分离、涡系生成与发展规律研究。设计过程中严格遵循气动研究的基准构型要求，选取25度倾斜角度的尾部构型作为建模基准，该角度是气动研究中经典的临界背角区间，能够清晰呈现尾部流场的分离与再附特性，模型横截面尺寸设定为宽1.87m、高1.4m，车身主体与模拟地面的板件之间预留50mm的间隙，完全匹配常规低速风洞的试验段安装边界要求，可直接适配开口式风洞的安装工位，无需额外调整安装支架即可开展试验。在功能特性上，该模型可同时满足CFD数值仿真与实体风洞试验两类研究需求，仿真场景下可用于验证不同湍流模型对汽车外流场的模拟精度，捕捉车身表面的压力分布规律、尾部拖曳涡的结构形态，计算气动阻力、升力等核心气动参数；风洞试验场景下可配合PIV流场测试设备、表面压力传感器，获取真实流场下的气动数据，为仿真结果提供对标基准。模型的外形设计充分考虑了气动研究的通用性，所有棱边做了统一的简化处理，没有多余的曲面特征，既保证了网格划分时的便利性，减少仿真前处理的工作量，也能让不同研究团队基于同一基准构型获得可横向对比的试验数据，支撑汽车气动减阻、气动噪声控制等相关技术的研发落地，是汽车空气动力学领域不可或缺的基础研究载体。
