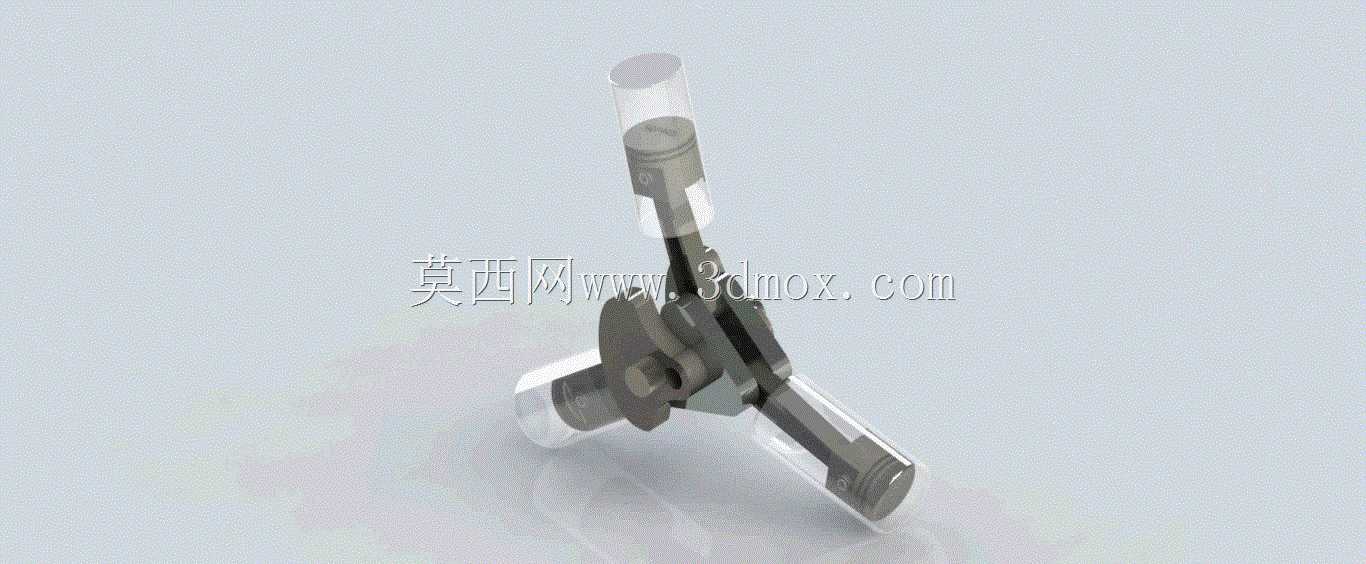

三缸径向排布引擎曲柄活塞结构

这套三缸径向引擎结构，主要应用于小型通用动力输出场景，常见于便携发电机组、小型农用作业机具、轻型摩托动力单元以及航空模型动力装置中，这类径向排布的多缸结构相比直列排布，拥有更紧凑的轴向尺寸，能够在有限的安装空间内实现更大的排量输出，同时三缸互成120度的排布方式可以抵消大部分往复惯性力，让整机运行时的振动幅度大幅降低，提升动力输出的平顺性。从实际用途来看，该结构是内燃机完成热能向机械能转换的核心单元，通过燃油在缸内燃烧膨胀推动活塞做往复直线运动，再经由曲柄连杆机构将直线运动转换为曲轴的旋转运动，最终向外输出持续的旋转扭矩，为配套设备提供稳定的动力来源。在功能特性上，三个气缸沿曲轴中心呈放射状均匀分布，每个气缸配套独立的活塞、连杆组件，共用同一根曲轴的曲柄销，这种设计让曲轴的受力更加均匀，每旋转一圈就有三个气缸依次完成做功行程，动力输出的间断感远低于单缸结构，同时整机的质心集中在曲轴中心位置，运转时的转动惯量分布均衡，不需要额外加装大尺寸平衡轴就能实现不错的NVH表现。设计思路上，这套结构优先考虑了空间利用率与动平衡性能，将三个气缸的轴线交汇于曲轴回转中心，大幅缩短了曲轴的轴向长度，让整体结构更加紧凑，同时连杆采用分体式设计，便于与共用曲柄销完成装配，活塞裙部预留了足够的导向长度，避免往复运动中出现偏磨现象，气缸外壁预留了散热鳍片的安装空间，适配风冷散热的使用场景，不需要额外布置复杂的水冷管路，降低了整机的结构复杂度与维护成本。从外形尺寸与安装边界来看，整体结构呈中心对称的三叉形态，最大径向尺寸由气缸的行程长度与缸体外径决定，轴向尺寸仅略大于单缸机体的宽度，安装时可以以曲轴中心为定位基准，在径向三个方向预留活塞往复运动的安全间隙，同时在曲轴输出端预留联轴器或传动轮的安装空间，输入端预留启动机构的安装位置，整体安装边界规整，不需要为避让结构预留额外的异形空间，能够适配多种紧凑布局的动力舱设计。
