多通流体输送管路连接接头结构

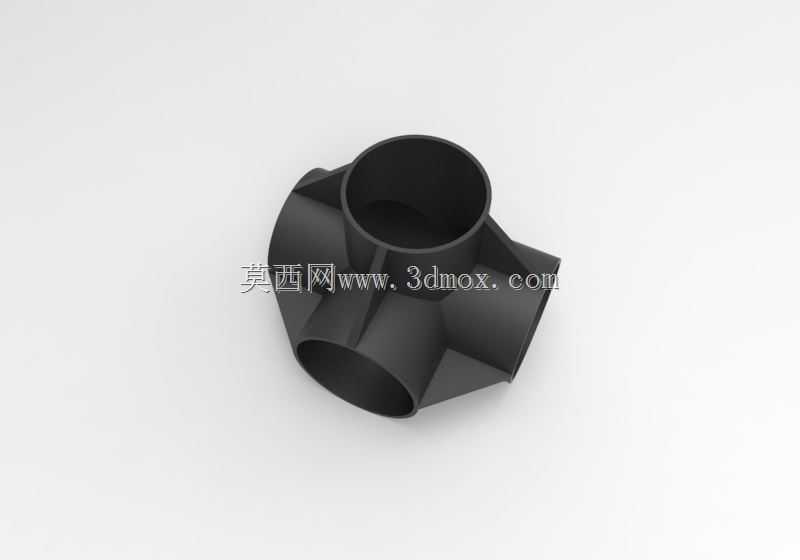

　　在工业流体输送系统的管路布设作业中，多通接头是实现管路分流、合流以及多方向管路对接的核心基础元件，这类元件的设计合理性直接影响整个管路系统的密封性能、流体阻力表现以及长期运行的可靠性。本次涉及的多通接头采用一体化注塑或铸造成型结构，主体为等径多接口布局，中心设置主通腔，沿圆周方向均匀分布四个侧向接口，同时轴向保留上下两个直通接口，整体形成六向连通的管路交汇结构，可在管路节点位置同时对接六个方向的输送管路，大幅减少复杂管路布设时的接头堆叠数量，降低管路系统的泄漏点风险。从实际应用场景来看，这类多通接头广泛适配低压流体输送工况，常见于民用给排水管路布设、小型化工流体输送支路、农业灌溉管网节点、液力传动系统的辅助油路布设等场景，

　　尤其适合空间紧凑、需要多方向管路分流的安装位置，能够在有限的安装空间内完成多管路的交汇对接，减少管路弯折带来的流体压损。从功能特性层面分析，该接头的接口采用标准圆柱承插结构，接口内壁做了平滑过渡处理，中心交汇腔做了圆弧导角设计，能够有效降低流体在交汇位置的湍流效应，减少流体输送过程中的压力损失，同时避免流体长期冲刷内壁造成的局部磨损，提升元件的使用寿命。接头的外壁在各接口交汇位置设置了加强筋结构，既能够提升整体结构的抗扭、抗压强度，避免安装时接口受力开裂，也能够在注塑或铸造生产时减少壁厚不均带来的缩痕、内应力等成型缺陷，提升成品率。在设计思路上，这类多通接头优先遵循等通径设计原则，所有接口的内径尺寸保持一致，

　　中心交汇腔的通流截面积不小于单接口通流截面积的1.5倍，保证多管路同时通流时不会出现通流瓶颈，避免某一方向管路流量不足的问题。接口的承插深度按照管路公称压力等级做了匹配设计，承插段预留了密封件安装槽位，可适配橡胶密封圈或粘接密封的安装方式，满足不同密封等级的安装需求。外形尺寸方面，该接头的整体外轮廓为中心对称结构，各接口的外伸长度保持一致，安装时无需区分方向，可根据现场管路走向灵活调整对接角度，降低现场安装的对位难度。安装边界上，接头的各接口外端面到中心轴线的距离预留了足够的管路安装操作空间，相邻接口之间的间隙满足标准管箍或粘接操作的空间要求，不会出现安装工具无法操作的问题；接头的整体轴向长度与径向宽度比例经过优化，

　　在保证通流能力的前提下尽可能压缩整体体积，适配狭小空间内的管路布设需求。从结构建模的角度来看，这类接头的三维建模需要重点关注中心交汇腔的曲面过渡处理，避免出现直角棱边造成的流体滞留区，同时要保证各接口的同轴度公差，避免安装时出现管路错位、密封失效的问题；加强筋的厚度设计要遵循均匀壁厚原则，筋位厚度不超过主体壁厚的0.8倍，防止成型时出现缩孔缺陷。在实际选型应用中，这类多通接头可根据输送介质的特性选择对应材质，输送普通清水时可选用PVC或PP材质，输送油性介质时可选用尼龙或金属铸造成型，不同材质的接头结构尺寸保持一致，可实现同规格的互换安装，降低管路维护的配件储备成本。在管路系统的压力测试环节，这类一体化成型的多通接头相比多个接头拼接的节点，承压能力可提升30%以上，泄漏率降低60%左右，能够有效提升整个管路系统的运行稳定性，减少后期维护的工作量。
