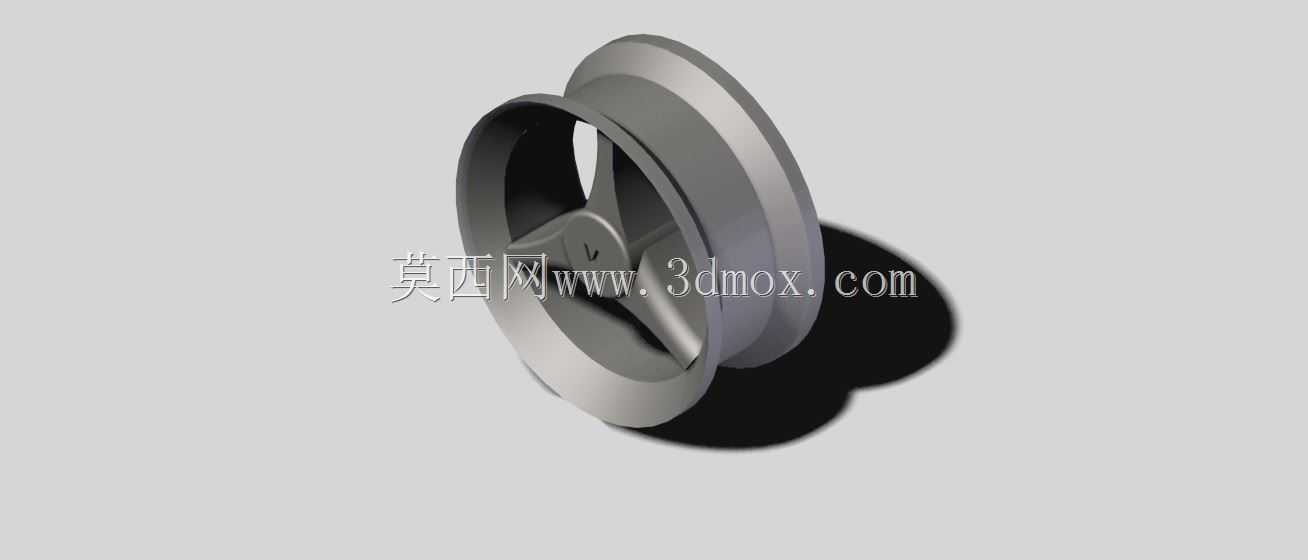

三辐式轻量化合金车轮结构设计

　　这款三辐结构的合金车轮，主要适配小型非道路代步车辆、低速作业设备的行走轮组使用场景，在厂区短途转运小车、轻型游乐设施代步车、小型园林作业机具的行走系统中，这类结构的车轮能兼顾结构强度与转动惯量控制的双重需求。从实际使用场景来看，这类车轮不需要承担高速乘用车的复杂交变载荷，核心需求集中在安装适配性、转动顺滑度以及基础承重能力上，三辐的支撑结构在满足径向承重要求的前提下，相比多辐条结构减少了材料用量，同时降低了轮体自身重量，能减少行走驱动端的动力损耗。

　　设计思路上，这款车轮采用一体化铸造成型的结构逻辑，轮辋部分采用标准的单槽轮缘结构，轮缘的凸起高度匹配对应规格的实心橡胶轮胎或者低压充气轮胎的安装尺寸，轮辋的内径公差控制在适配轮胎胎圈卡装的范围，避免轮胎安装后出现转动打滑或者脱圈的问题。中部的三根支撑辐条采用等强度的变截面设计，辐条与轮辋衔接的位置做了圆弧过渡处理，避免应力集中导致的受力断裂问题，辐条汇聚的中心轮毂部分设计有通孔结构，用于匹配轮轴的安装尺寸，轮毂的端面预留了安装平面，可适配平键连接或者顶丝固定的轮轴连接方式，满足不同设备的轮轴安装需求。

　　从安装边界来看，这款车轮的轮辋宽度适配截面宽度匹配的轮胎，中心安装孔的尺寸可根据配套轮轴的直径做适配调整，轮体的轴向安装尺寸需要匹配设备轮架的安装间距，确保轮体安装后不会与轮架侧板产生摩擦干涉。辐条的排布采用120度等分的均匀布局，保证轮体转动时的动平衡性能，即使在较高转速下也不会出现明显的径向跳动，减少行走过程中的振动传递到设备主体。轮体的材质选用铸造铝合金，相比钢制车轮具备更好的防锈性能，在户外潮湿环境下使用也不会出现锈蚀卡滞的问题，同时铝合金的材质具备更好的导热性能，在长时间连续转动的场景下，能更快散发轮胎与轮辋摩擦产生的热量，降低轮胎过热老化的速度。

　　在实际装配过程中，这款车轮的中心轮毂与轮轴的配合采用间隙配合公差，方便安装拆卸，同时配合键槽传递扭矩，避免轮体与轮轴之间出现相对转动。轮辋的表面做了平滑处理，没有尖锐的凸起棱角，避免安装轮胎时刮伤轮胎胎圈的密封层。三根辐条的背面设计有轻微的拔模斜度，适配金属模铸造的生产工艺，减少铸造后的机加工工作量，降低批量生产的成本。辐条的截面采用椭圆形的流线型设计，在轮体转动时能减少空气阻力带来的损耗，同时也不容易积存泥水杂物，在户外泥泞场景使用后更容易清理。

　　从承重性能来看，三根辐条的截面尺寸经过受力校核，单根辐条可承担的径向载荷满足整车承重分摊后的受力要求，在承受冲击载荷时，辐条的微变形能吸收部分冲击能量，避免刚性冲击直接传递到轮轴或者设备机架上。轮辋的轮缘部分做了加厚处理，在轮胎受到侧向力的时候，轮缘能提供足够的支撑力，避免轮胎从轮辋上侧向滑脱。中心轮毂的轴向长度经过优化，既保证了与轮轴的配合接触面积足够传递扭矩，又不会因为轴向长度过长增加不必要的轮体重量。

　　这类结构的合金车轮在轻型行走设备中应用十分广泛，相比传统的辐条式车轮，一体化铸造的三辐结构没有零散的装配部件，长期使用不会出现辐条松动的问题，维护成本更低。在设计建模过程中，轮体的所有过渡圆角都做了统一的规范，避免不同位置圆角差异导致的应力分布不均，轮辋的滚道面做了同轴度约束，保证轮体转动时的径向跳动量控制在合理范围内，减少行走过程中的颠簸。中心安装孔与轮辋滚道的同轴度公差也做了严格控制，避免安装后轮体出现偏摆，导致轮胎偏磨或者轮轴受力异常的问题。
