法兰连接手轮式截止阀三维设计作品

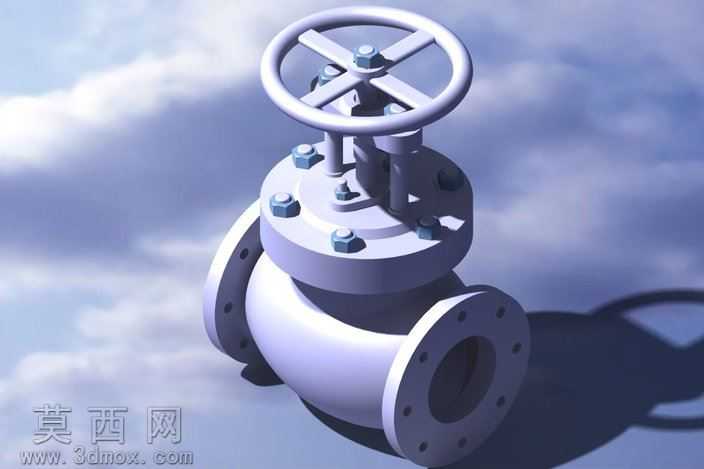

本作品为法兰连接手轮式截止阀的三维设计成果，建模阶段采用参数化设计思路，先梳理截止阀的核心结构组成，将整体拆分为手轮、阀杆、阀盖、阀体、法兰连接端、密封组件、紧固螺栓七个独立模块逐一构建，确保各部件的装配公差符合工业管路阀件的通用设计标准。建模过程中严格还原实物的比例关系，手轮的轮辐弧度、握持边缘的圆角处理都参考实际工业产品的人体工学设计，阀杆部分做了梯形螺纹的细节还原，能够直观展示阀杆升降实现通断控制的运动逻辑，阀体的流道部分做了平滑过渡处理，还原截止阀低进高出的流道设计特征，法兰端的螺栓孔位置、密封面凸台结构都严格匹配对应压力等级的法兰尺寸规范。材质渲染阶段针对不同部件做了差异化的材质表现，阀体、阀盖、手轮、螺栓等金属部件采用哑光铸钢材质，调整金属粗糙度参数还原工业铸件的细腻磨砂质感，密封件位置采用深色橡胶材质，通过调整反光度和凹凸纹理表现橡胶密封件的弹性质感，整体渲染采用天光环境，搭配柔和的阴影效果，清晰展现各部件的结构层次与装配关系，同时在阀体表面添加了细微的使用痕迹纹理，让模型更贴近真实工业产品的视觉效果。结构设计上还原了截止阀的核心工作逻辑，手轮与阀杆的连接结构、阀盖与阀体的螺栓紧固结构、密封填料的压盖结构都做了完整呈现，能够直观展示该类截止阀通过旋转手轮带动阀杆升降，改变阀瓣与阀座的间隙实现流体通断与流量调节的工作原理，可用于流体管路阀件的结构教学、产品展示以及相关管路系统的装配模拟使用。
