三通法兰连接式黄铜阀体三维设计

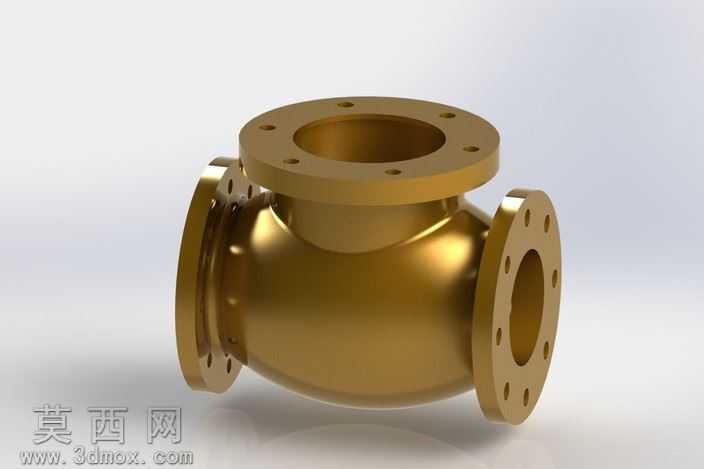

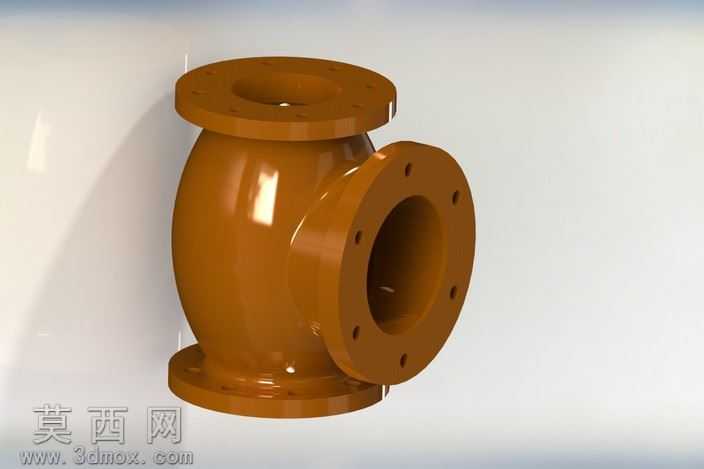

本作品为三通法兰连接式黄铜阀门的三维建模设计，建模阶段采用参数化特征构建逻辑，首先以阀体中腔球形回转结构为基础基准，通过旋转凸台命令生成阀体核心容腔的基础曲面，随后分别沿三个正交轴向延伸出法兰连接端的结构段，每段连接端均严格匹配法兰连接的标准尺寸规范，在法兰端面上均匀排布螺栓通孔，孔位的分度圆直径、孔径大小、孔位数量均参照通用工业法兰的连接标准设定，确保模型可直接对接同规格的管道法兰结构。建模过程中对阀体的壁厚做了均匀化处理，在三个连接端与中腔球形结构的过渡区域，采用大圆角平滑过渡的特征设计，既避免了结构应力集中的问题，也还原了铸造阀体的工艺特征，同时在法兰端面预留了密封面的凸台结构，为后续装配密封垫片预留了设计空间。材质与渲染阶段，为模型赋予了铸造黄铜的金属材质，调整材质的漫反射、粗糙度与金属度参数，还原黄铜材质温润的金属光泽，同时在阀体表面添加细微的铸造肌理质感，避免材质过于光滑失真；渲染时采用三点布光方案，主光源从斜上方投射突出阀体的立体轮廓，辅光源补全暗部细节避免结构死黑，环境光添加微弱的反射效果，让黄铜材质的反光更具真实感，最终渲染效果清晰呈现阀体的整体结构与材质质感。结构设计上，该三通阀体可实现三个方向的流体管路连通，三个法兰端的通径保持一致，适配等径三通的管路分流、合流使用场景，中腔的球形空间可容纳阀芯、阀杆等内部控制构件，整体结构无多余冗余特征，所有连接部位的尺寸均符合通用阀门的设计规范，既可以作为阀门产品设计的原型参考，也可用于管路系统装配模拟、产品展示演示等场景，建模过程中所有特征均保留参数化编辑属性，可根据实际使用需求调整通径、法兰规格、壁厚等参数，适配不同压力等级、不同管路尺寸的使用需求。
