剖视结构水流控制设备三维设计作品

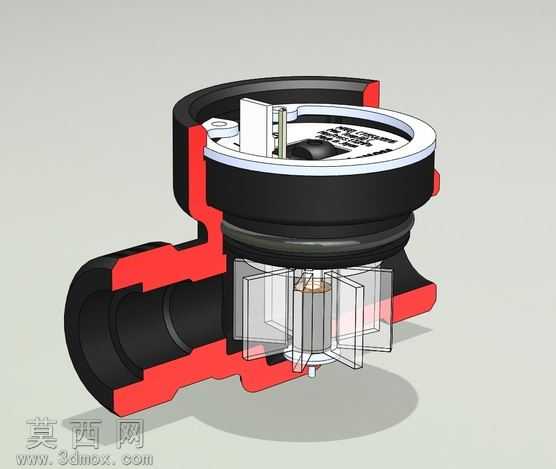

本作品为水流控制设备的三维建模设计，采用剖视展示手法完整呈现设备内外结构细节，建模过程依托三维参数化设计软件完成，全程遵循机械设计的尺寸规范与装配逻辑。建模阶段先完成整体外轮廓的壳体构建，区分进出水流道的走向结构，将壳体的壁厚、接口衔接位做精准参数化定义，保证流道内壁光滑过渡，符合流体输送的流道设计要求，避免出现直角阻滞影响水流通过效率。内部结构建模依次完成叶轮组件、密封结构、顶部控制腔的零件绘制，叶轮部分采用透明材质渲染，清晰展示叶片的排布角度、轮毂与转轴的配合关系，可直观呈现水流经过时驱动叶轮转动的工作逻辑；壳体剖切面采用醒目的红色材质区分，与黑色的主体外壳材质形成强烈视觉对比，让内部装配层级一目了然，顶部控制腔的零件采用白色与金属质感材质搭配，还原控制模块的真实材质表现。渲染阶段采用柔和的均匀布光，避免强反光遮挡结构细节，投影做柔化处理，让整个模型的结构层次清晰可辨，各零件的装配关系通过半透明、色彩区分的渲染方式完整展现，无需拆解模型即可观察到内部所有组件的安装位置与配合间隙。设计思路围绕水流控制设备的工作原理展开，通过剖视建模的方式将封闭外壳内的核心功能结构完整外露，既保证了外观结构的完整性，又能清晰展示内部流道、叶轮、密封件、控制组件的布局逻辑，进出水口采用标准管路接口尺寸设计，可直接适配常规输水管道的装配需求，内部叶轮组件的尺寸经过参数化校核，保证水流通过时的转动灵敏度，密封结构的位置设计充分考虑了承压状态下的防渗漏需求，顶部控制腔预留了控制元件的安装空间，可适配不同的控制模块实现流量调节、通断控制的功能。整个建模过程严格遵循机械装配的干涉检查要求，所有零件之间的配合间隙都经过校验，不存在装配干涉问题，各零件的建模特征完整保留，可直接用于后续的工程图导出、结构仿真分析或者3D打印验证，材质搭配兼顾了结构展示的清晰度与真实感，不同功能的零件采用差异化的材质色彩区分，让观看者可以快速识别各部分的功能属性，理解整个水流控制设备的工作流程与结构原理。
