车载铰接式液压起重作业设备结构设计

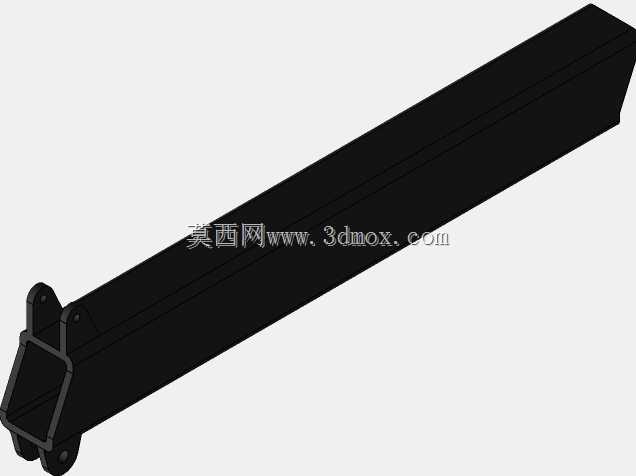

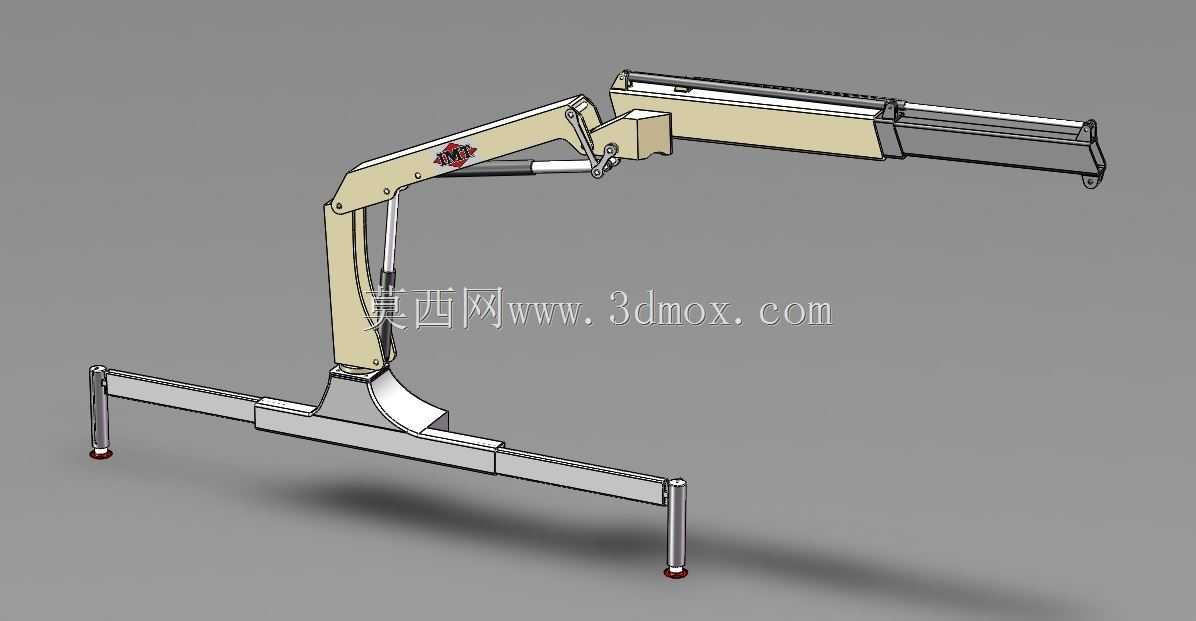

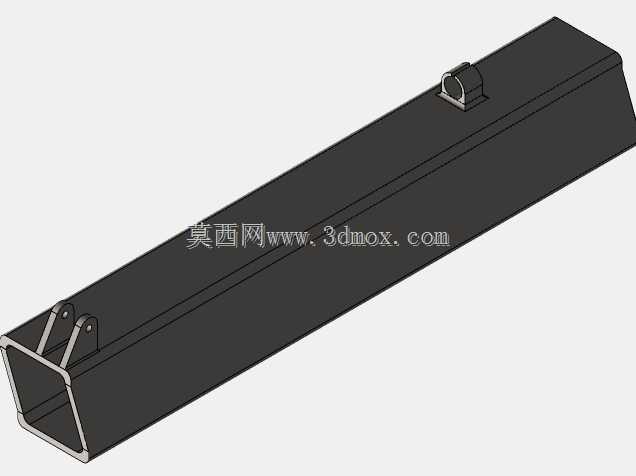

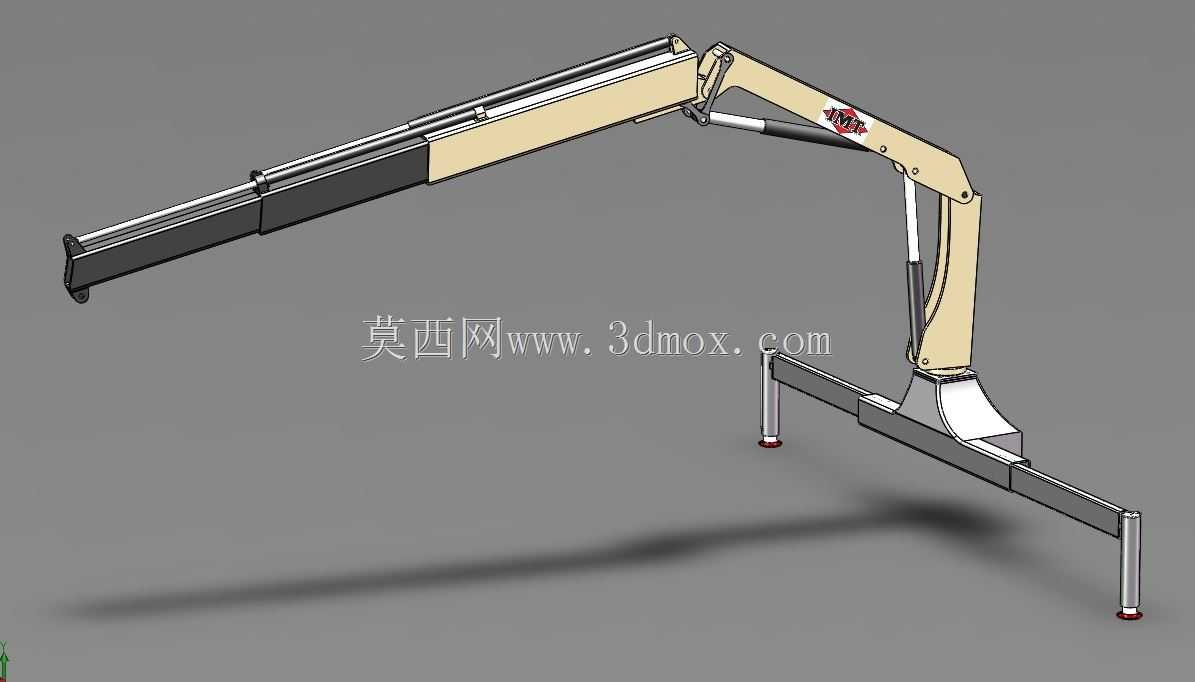

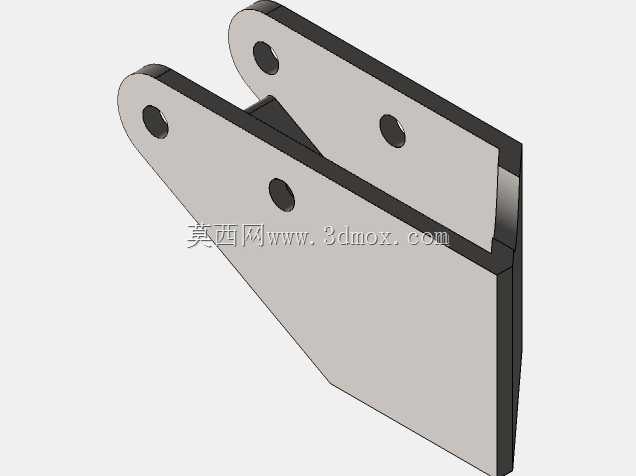

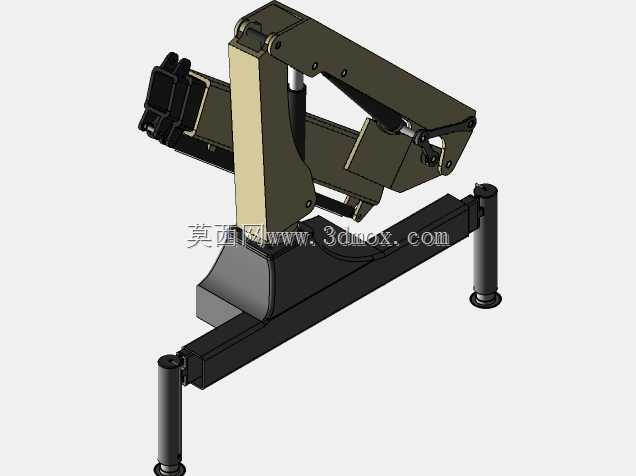

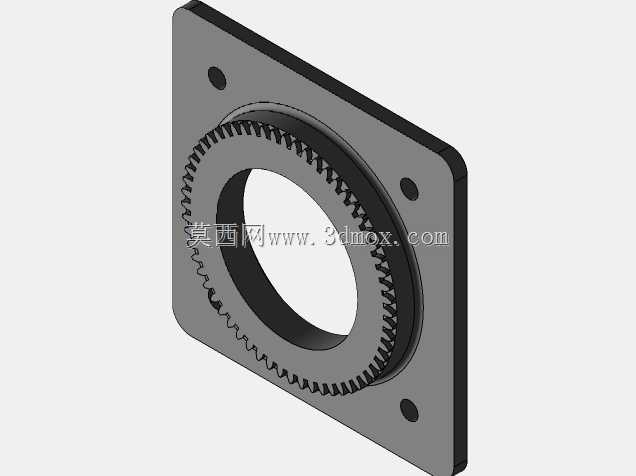

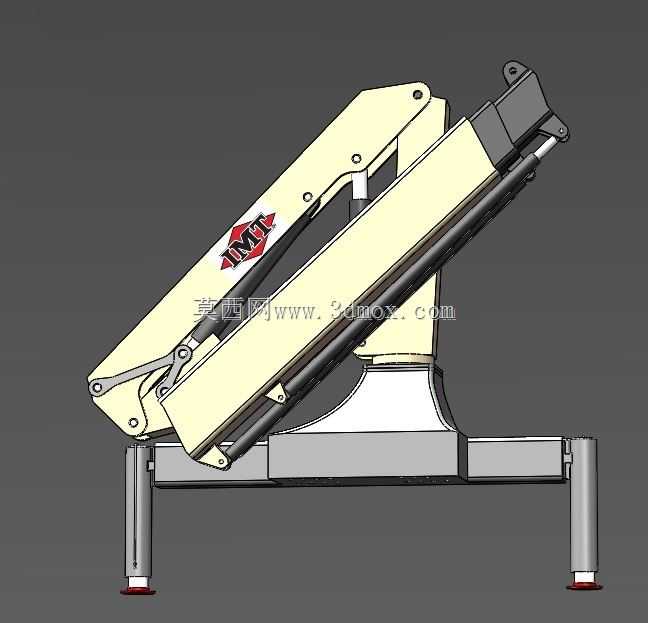

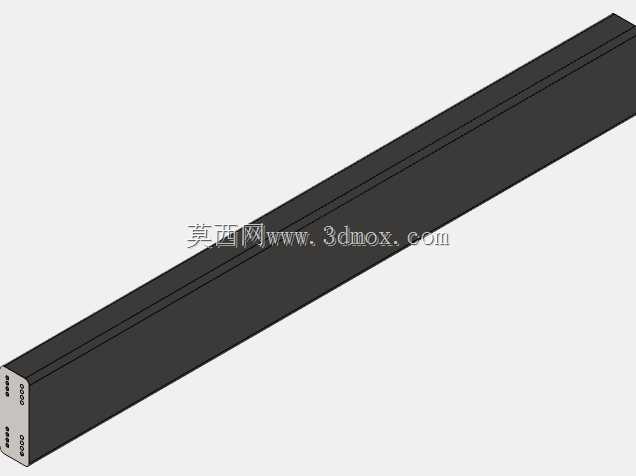

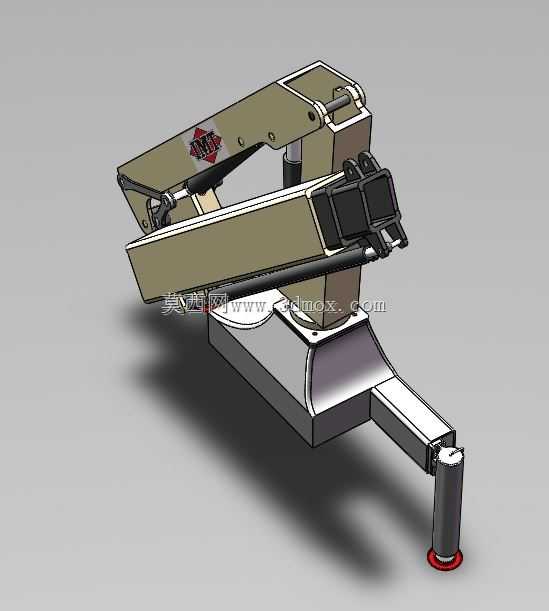

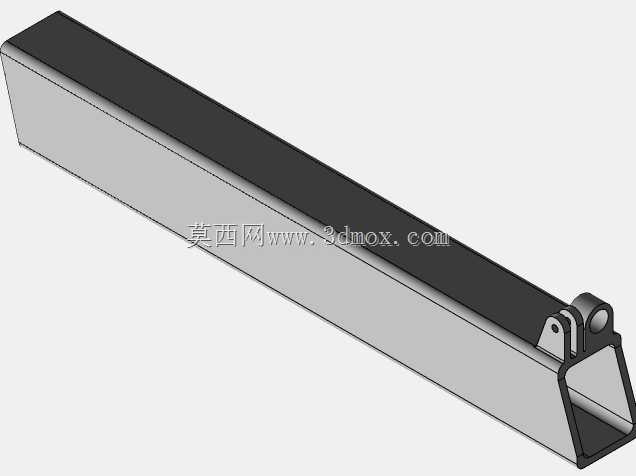

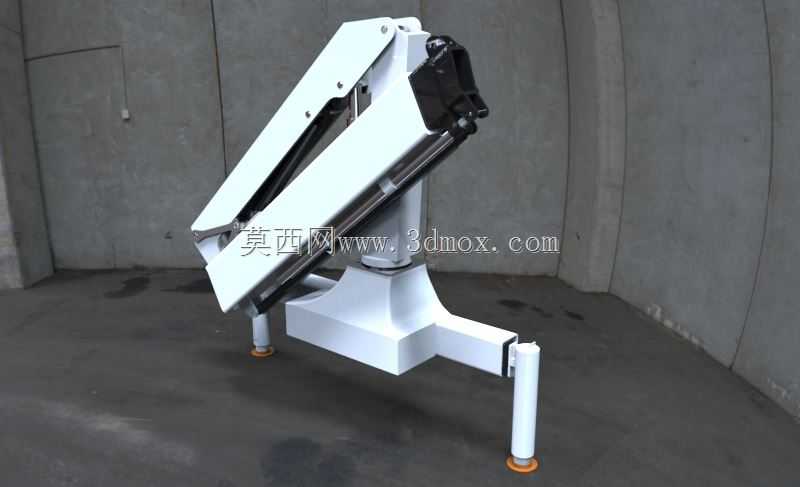

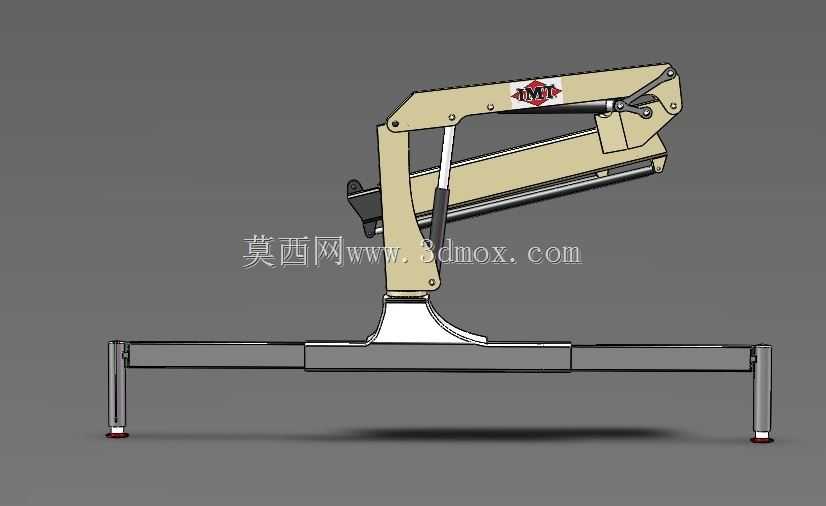

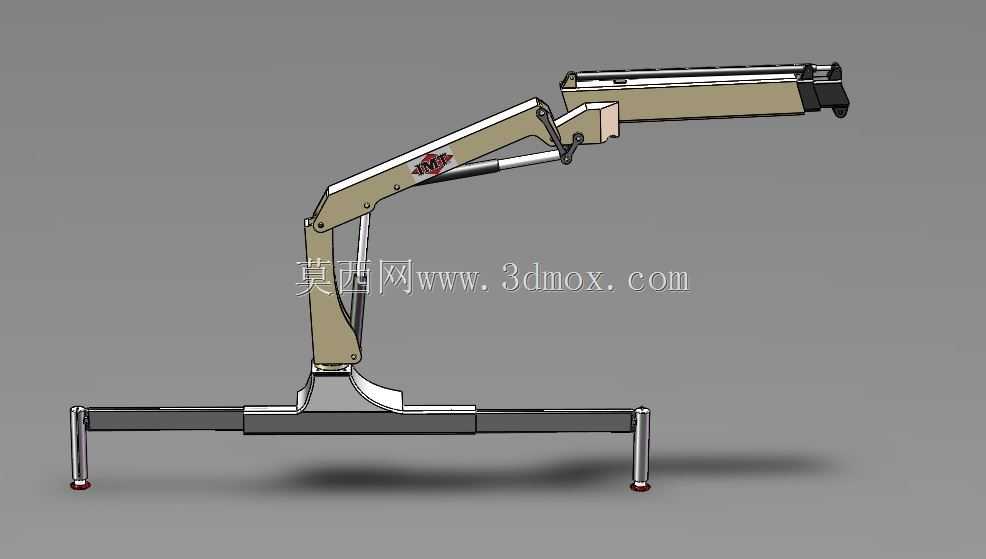

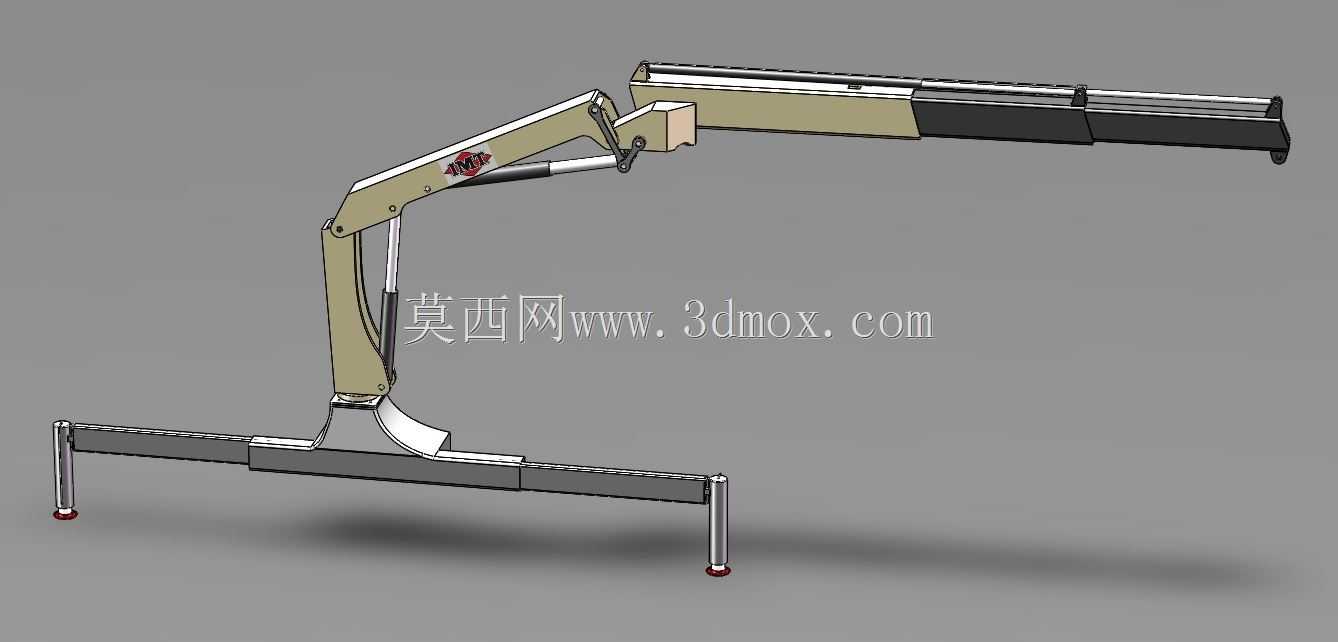

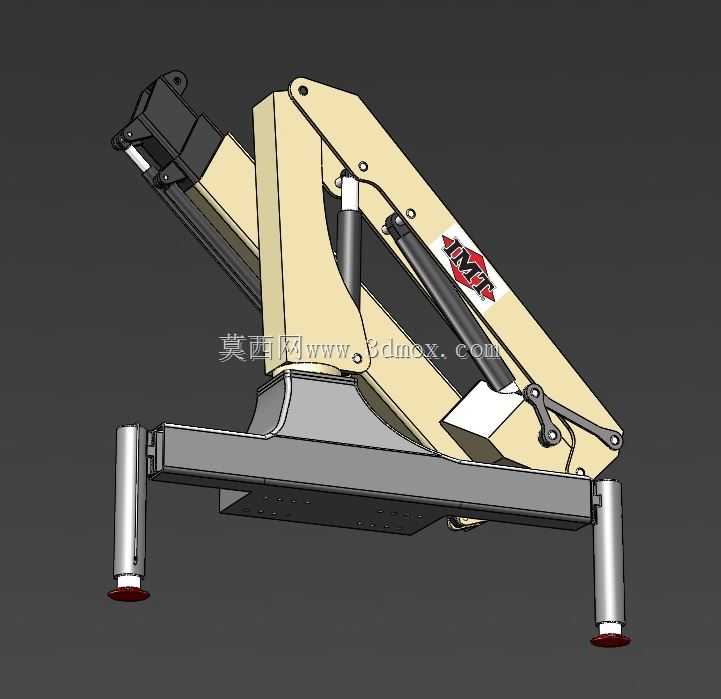

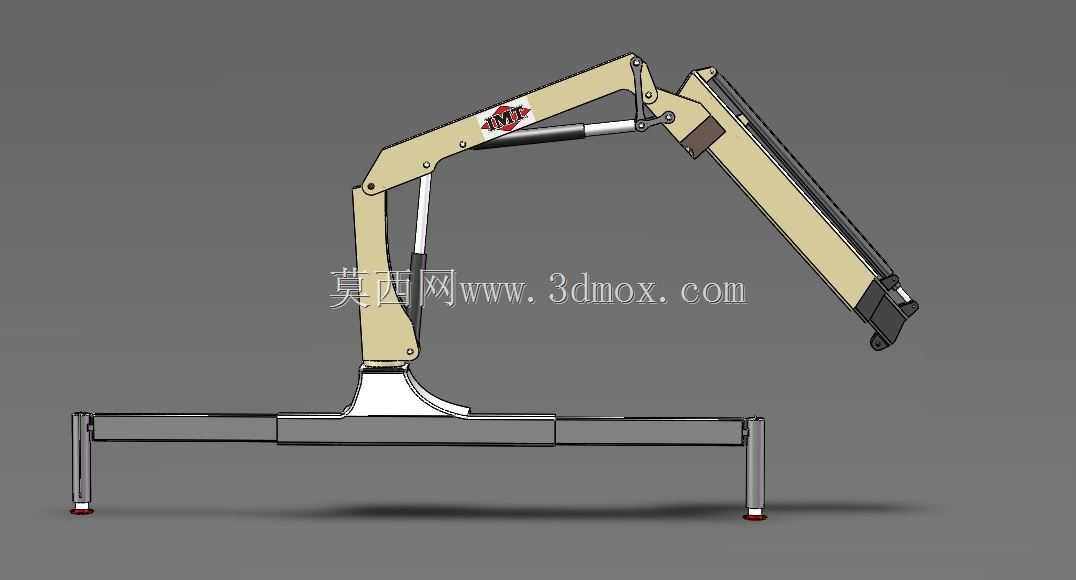

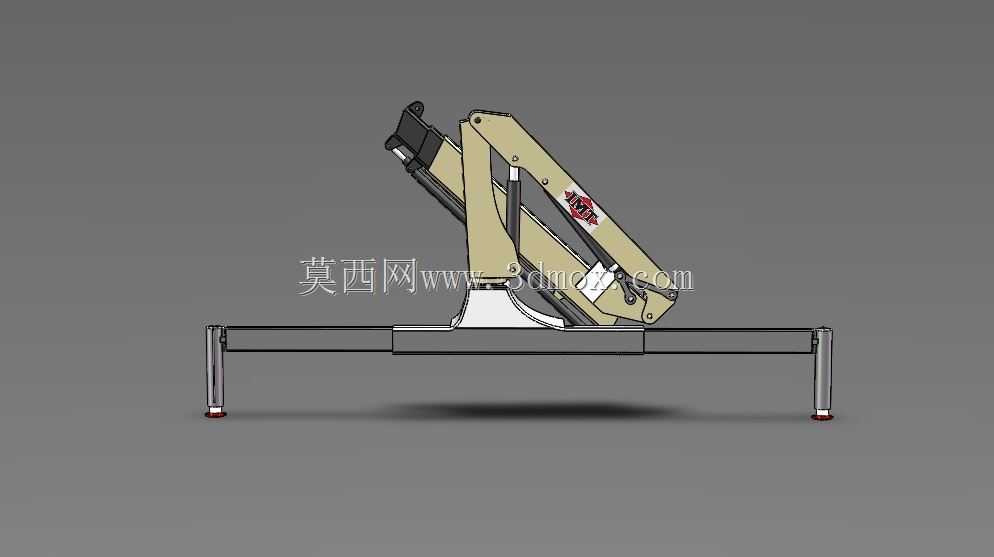

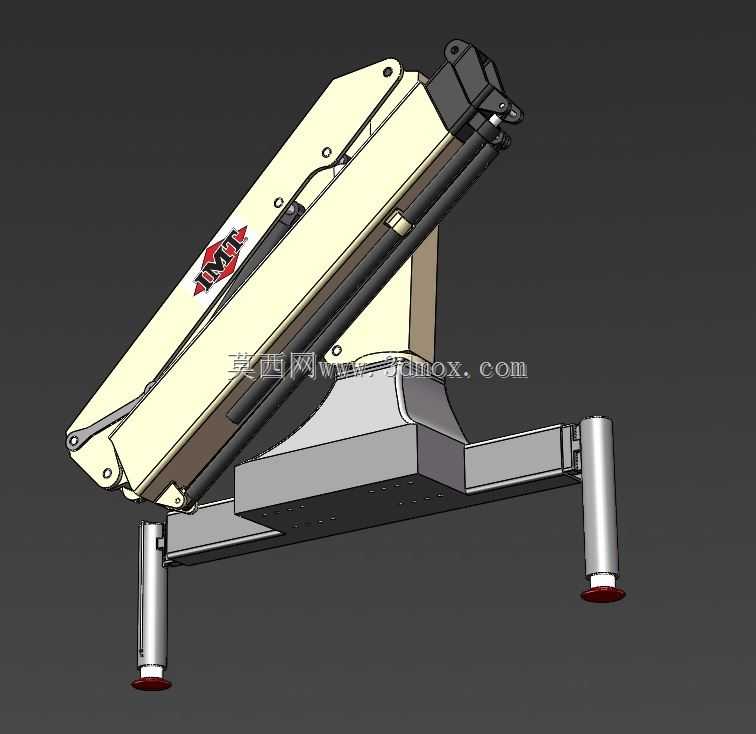

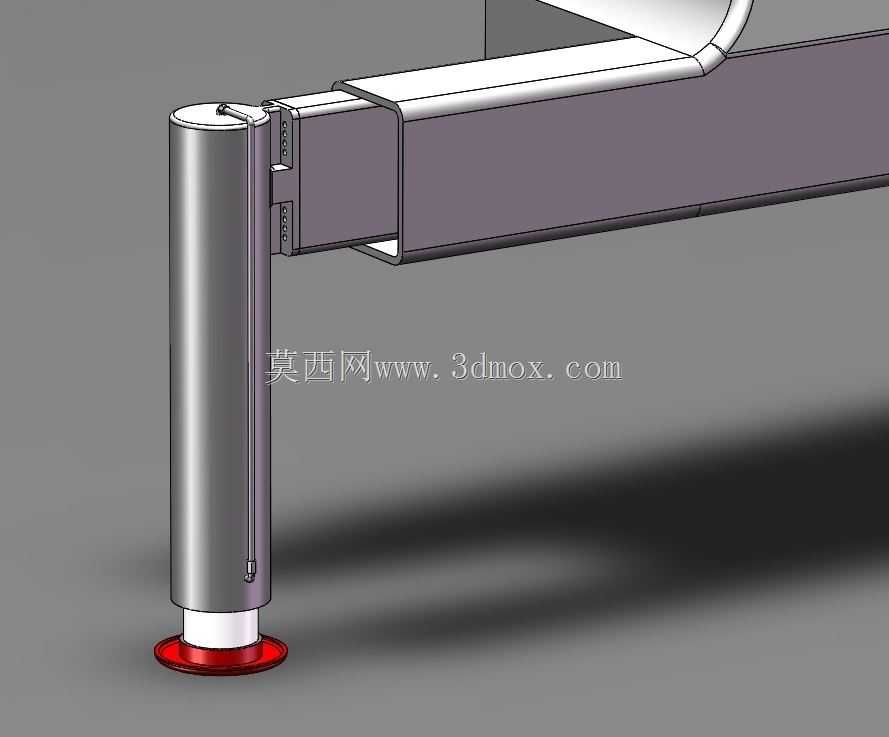

这款铰接式起重设备主要适配车载作业场景，多用于户外应急起重、设备转运装卸、野外工程作业等缺乏固定起重设施的工况，可搭载于重载卡车底盘之上，随作业车辆灵活转场，满足零散点位的起重作业需求，无需额外铺设固定安装基础，适配复杂非铺装路面的作业环境，能够覆盖常规固定起重机无法抵达的作业区域，比如野外管线抢修、道路应急救援、零散建材短距转运等场景。该设备最大承载能力可达19000lb，可满足多数中型重载的起吊转运需求，作业时依靠铰接臂架的多段转动结构实现大作业范围覆盖，臂架的铰接节点配合液压驱动结构，可灵活调整起吊角度与作业半径，相比直臂式起重结构，铰接臂可在狭小空间内完成折臂收放，收折后整体占用空间更小，适配车载安装的空间限制，行驶状态下臂架完全收折贴合车载基座，不会超出车辆通行的尺寸边界。在设计层面，该设备以车载安装的尺寸边界为核心约束，整体基座采用与卡车底盘匹配的连接结构，安装点位贴合常规重载卡车的副车架安装孔位，无需对底盘进行大规模改制即可完成装配；臂架结构采用多段铰接的布局，每段臂架的转动副均匹配液压驱动缸，通过液压系统的压力输出控制臂架的俯仰与折展，作业时可根据起吊重物的位置灵活调整臂架姿态，即使在有障碍物遮挡的作业场景下，也可通过折臂调整将重物精准吊运至指定位置。设备的支撑结构采用可伸缩的支腿设计，作业时支腿伸出接触地面形成稳定支撑，分散起吊时的载荷，避免车辆底盘受力不均发生侧倾，支腿端部设置防滑支撑盘，可在松软地面增大接触面积，提升作业稳定性；行驶状态下支腿完全收回贴合基座侧面，不会超出车辆的宽度限制，满足道路通行的尺寸要求。整体结构设计优先保障运动学功能的完整性，各铰接点的转动行程经过匹配校核，臂架折展过程无运动干涉，液压管路沿臂架内侧排布，避免臂架转动过程中对管路造成挤压磨损，基座的回转结构可带动整个臂架进行水平方向转动，进一步扩大作业覆盖范围，无需频繁调整车辆停靠位置即可完成周边区域的起重作业。
