小型液压油冷却用带风扇热交换装置

这款带轴流风扇的小型热交换装置，主要面向中小型液压系统的油温管控场景，常见于小型工程机械、农用作业机械、固定式液压工作站、小型注塑辅助设备等配套液压回路中，核心作用是带走液压系统运行过程中因容积损失、机械摩擦产生的多余热量，将液压油温度稳定在密封件、液压阀、液压泵适配的工作区间，避免油温过高引发油液氧化变质、密封件老化失效、液压元件动作精度下降等问题，保障液压系统长时间连续运行的可靠性。

从功能特性来看，该装置采用风冷式换热结构，无需外接冷却水源，摆脱了水冷式换热器对供水系统、排水管路的依赖，安装场景限制更少，尤其适合野外作业、无固定供水条件的移动液压设备使用。配套的大尺寸轴流风扇可形成定向高速气流，垂直吹过换热芯体表面，通过强制对流带走换热芯内部循环液压油携带的热量，相比自然风冷结构换热效率提升明显，能够匹配中小流量液压系统的散热需求。

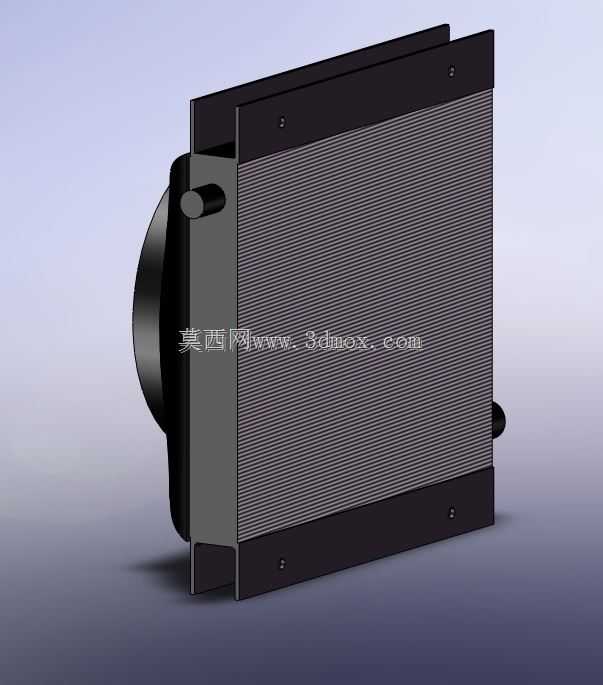

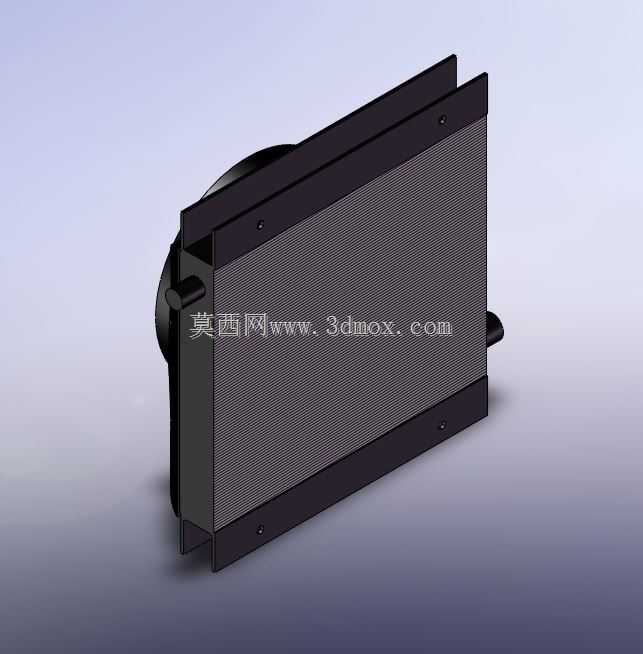

在设计思路上，该装置采用紧凑化薄型结构设计，整体为方正扁平造型，主体换热芯体采用板翅式结构布局，在有限的体积内最大化拓展换热接触面积，兼顾换热效率与安装空间占用的平衡。侧边预留的标准化油液接口可直接对接液压回路的回油管路，安装法兰边预留了固定安装孔位，可直接通过螺栓固定在设备机架、机罩的预留安装位上，无需额外设计复杂的转接安装支架，降低配套设计的工作量。

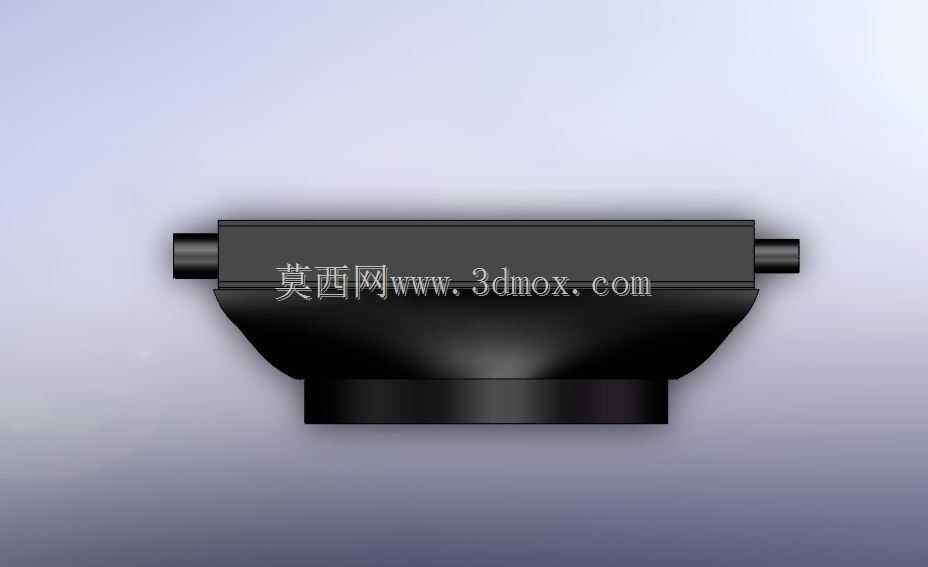

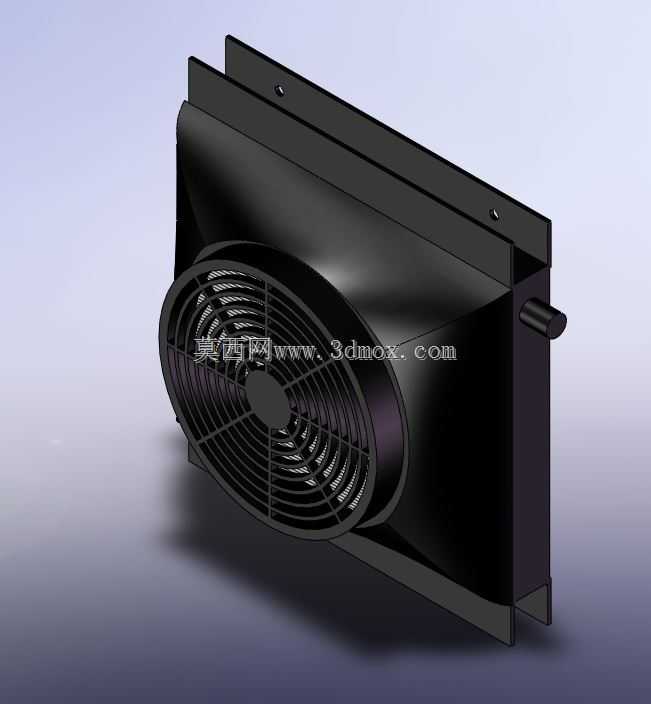

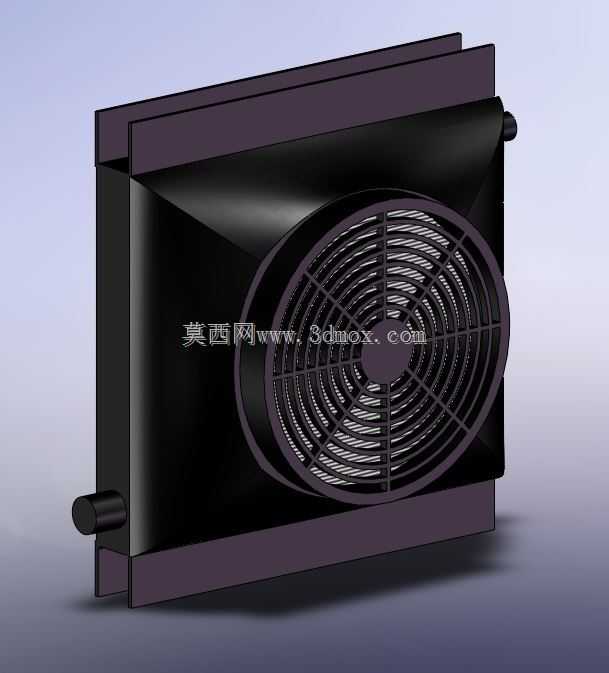

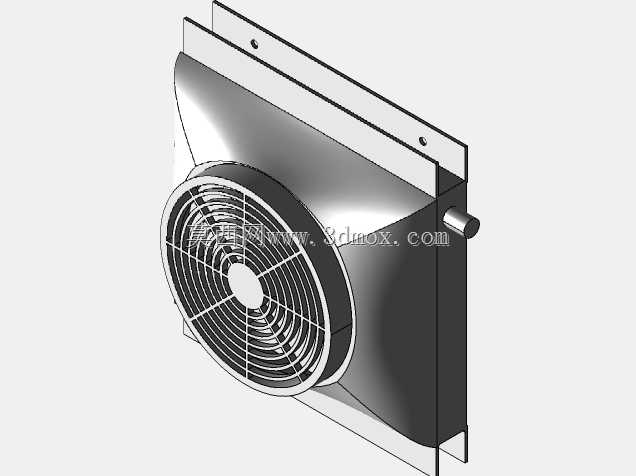

从外形尺寸与安装边界来看，该热交换装置整体尺寸控制合理，厚度仅1.5英寸，可适配设备内部狭窄的安装间隙，不会过度挤占设备内部的其他元件布置空间；12英寸的高度与10.25英寸的宽度，适配多数中小型液压设备的侧部、后部安装位预留尺寸；配套的8英寸外径轴流风扇，在保证足够通风量的同时，不会超出主体结构的安装边界，风扇自带的防护网罩可避免杂物卷入扇叶，提升设备运行的安全性，整体安装边界规整，便于在设备设计阶段提前预留安装空间，适配不同设备的布局需求。
