窄幅布带式物料输送设备结构设计

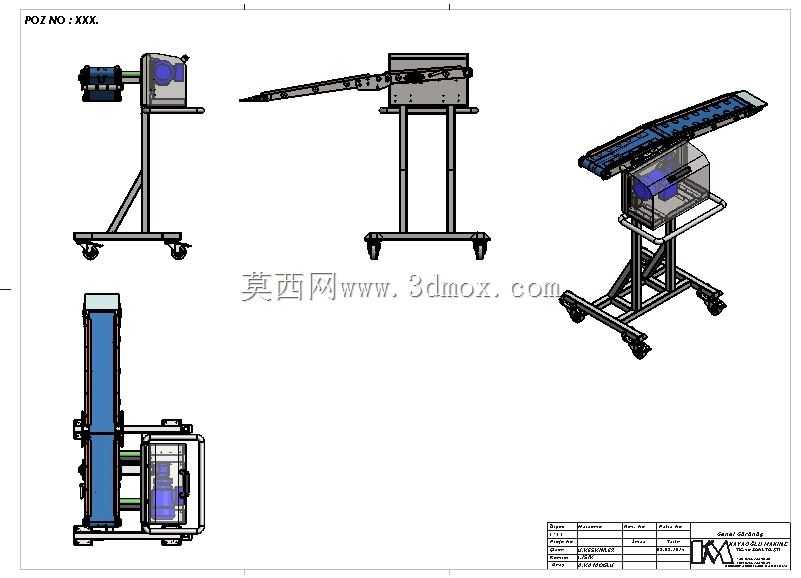

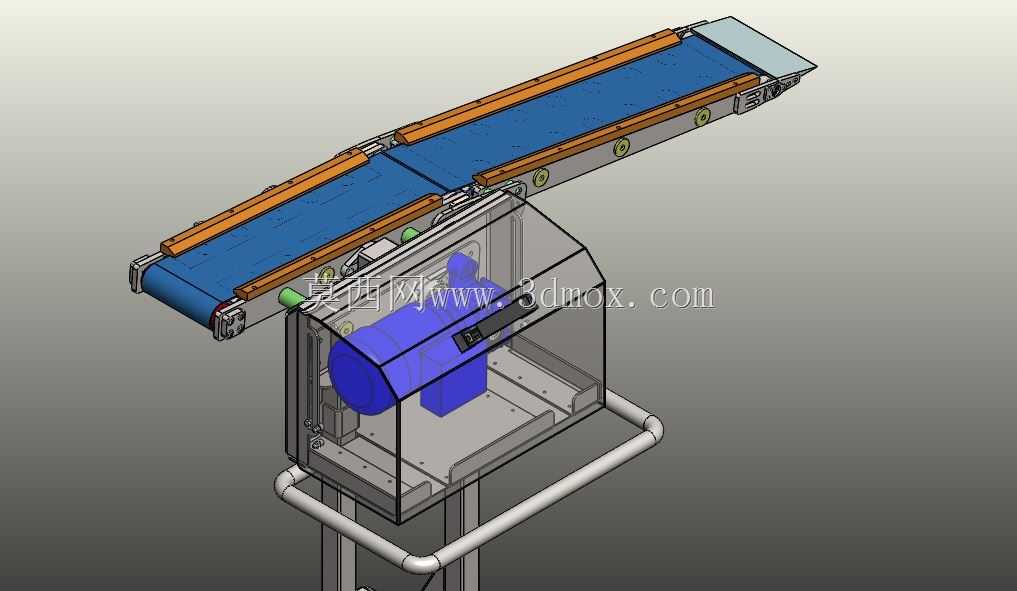

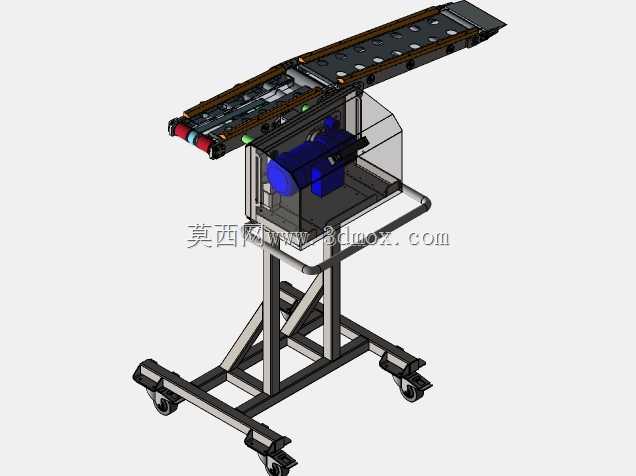

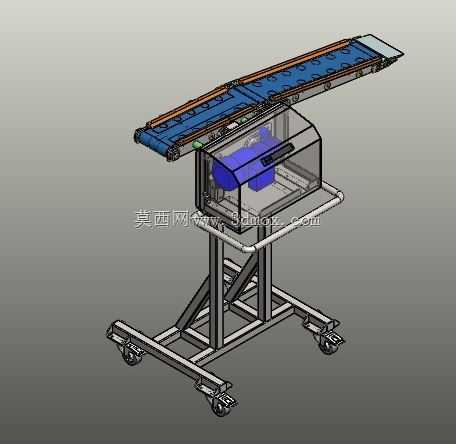

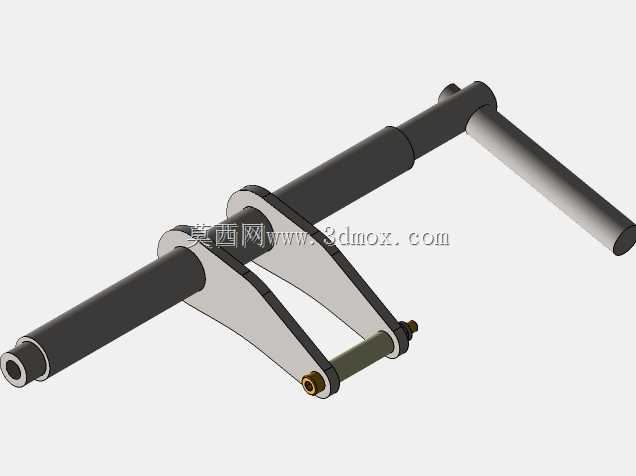

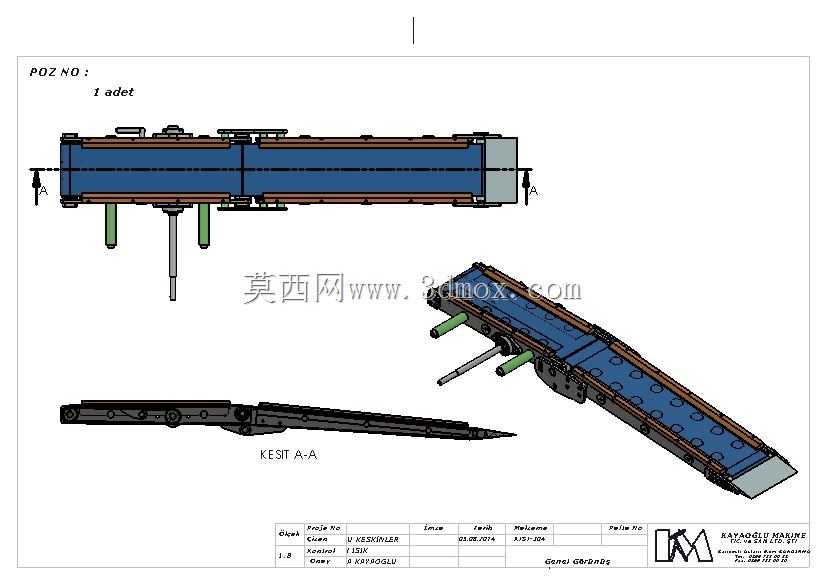

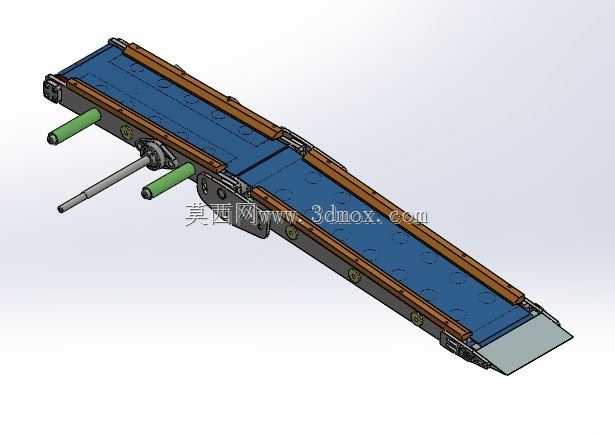

这款布带式输送设备主要面向轻工制造、电子组装、纺织加工、食品包装等行业的轻型物料传输场景，可适配片状、小型块状、软质包装类物料的工位间转运需求，能够嵌入自动化生产线的工序衔接环节，完成上料、加工中转、下料等不同工位间的平稳物料传递，替代人工搬运提升产线流转效率。设备采用布带作为承载输送介质，相比硬质带体具备更好的贴合性与缓冲性，输送过程中不会刮伤软质物料表面，运行噪音更低，同时布带自身具备一定的防滑特性，倾斜布置时也能稳定承托物料避免滑落。设备整体采用分段式模块化框架设计，主体框架采用型材拼接结构，既保证整体结构刚性，也可根据现场安装空间调整段长适配不同的产线布局；驱动端集成张紧调节结构，可快速调整布带张紧度，避免长期运行出现的带体打滑、跑偏问题，从动端采用顺滑辊轴结构，降低带体运行阻力减少动力损耗。设备预留了多组安装接口，可根据使用需求加装侧边挡条、光电检测支架、冷却风嘴、定位治具等附属配件，适配不同工艺环节的特殊需求，比如在印刷转印工序中可配套定位组件实现物料精准对位，在冷却工序中可配套风冷组件实现输送过程中的物料降温。从安装边界来看，设备整体为窄幅长条形结构，横向占用空间小，可适配狭窄的车间通道或设备间隙安装，底部支撑支脚具备高度调节功能，可对接不同高度的生产设备，实现无高差物料过渡；侧方伸出的调节杆结构可实现输送角度的微调，既可以水平布置完成平面转运，也可以小角度倾斜布置完成上下料位的物料提升。设计过程中充分考虑了日常维护的便捷性，布带更换无需完全拆解主体框架，松开张紧结构即可快速完成带体拆装，辊轴部位采用标准化易损件设计，出现磨损可快速替换，降低设备长期运维成本。整体结构紧凑无多余突出部件，运行过程中无外露传动风险，可适配洁净车间、普通加工车间等多种生产环境的使用要求。
