Qimarox立式垂直产品输送升降机结构

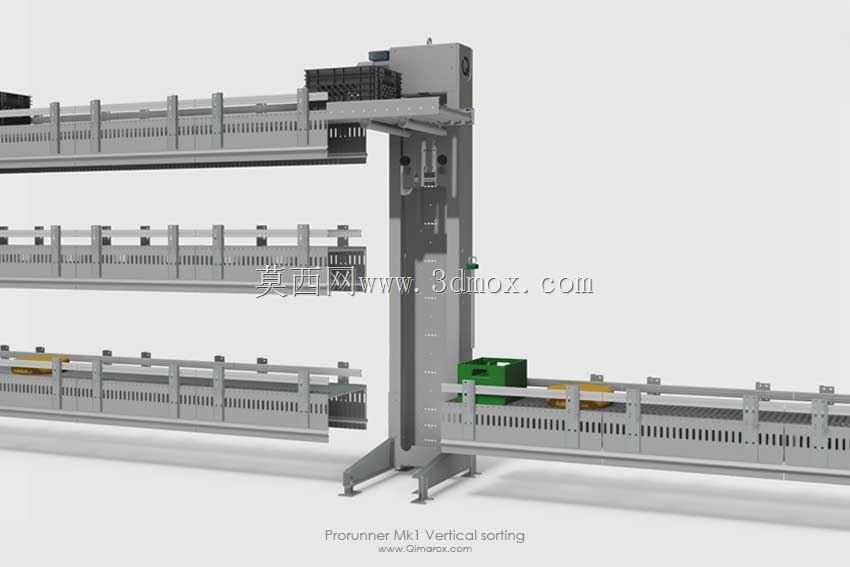

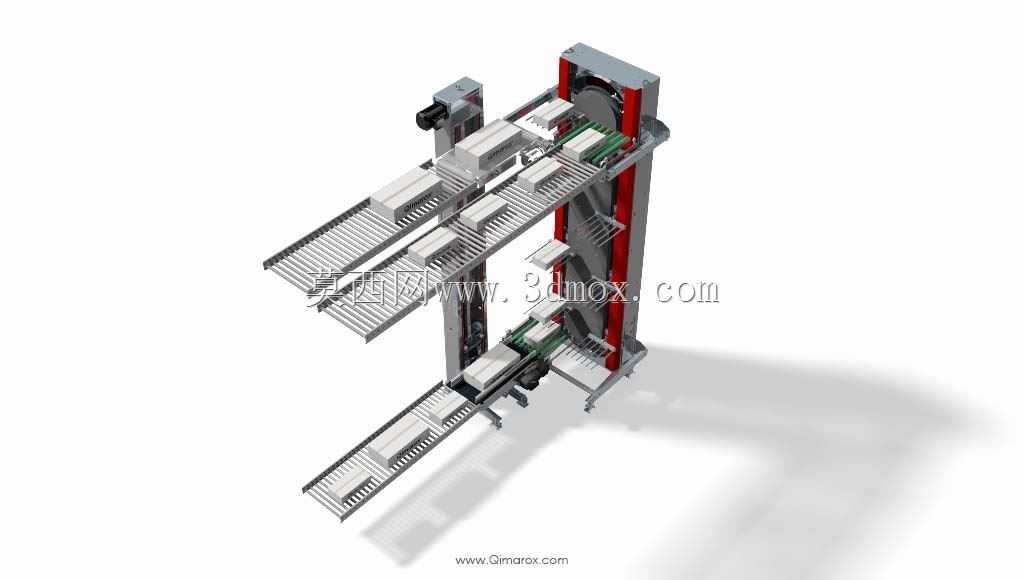

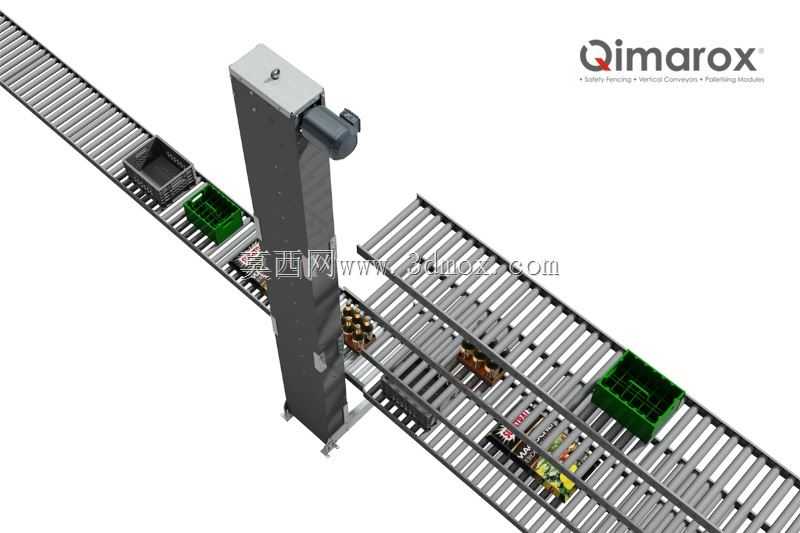

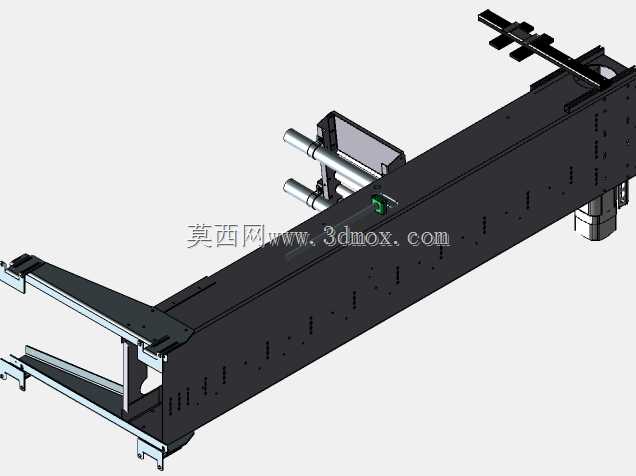

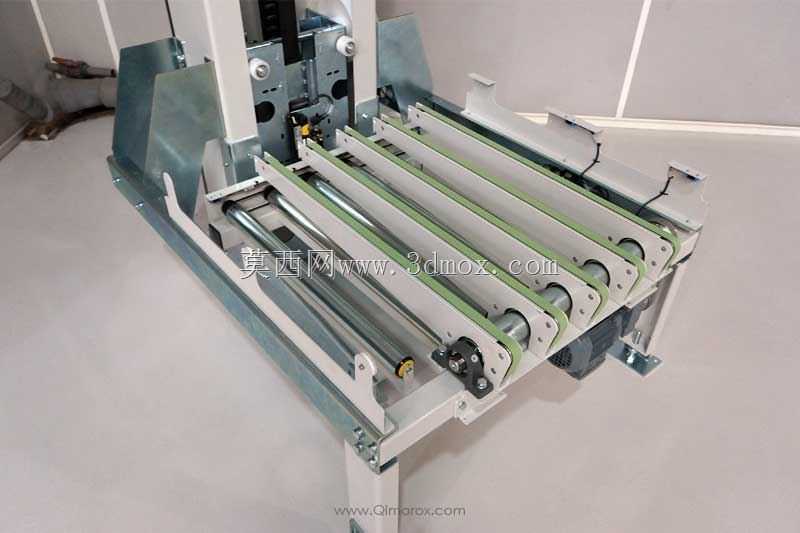

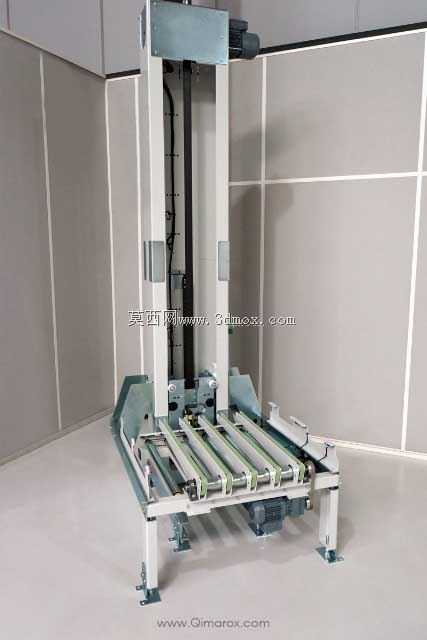

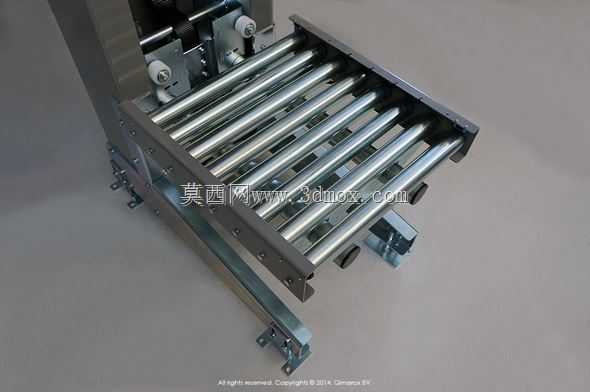

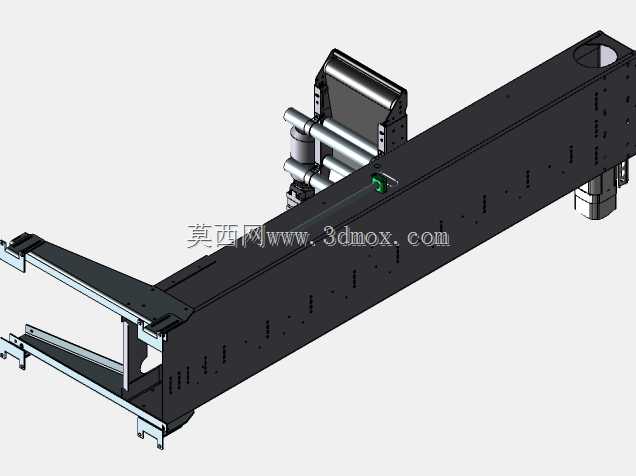

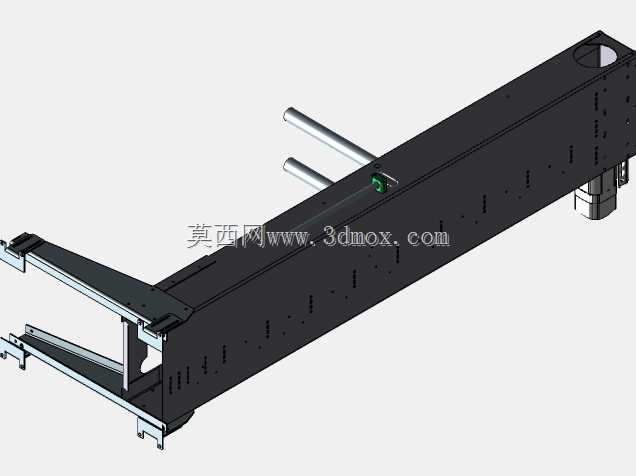

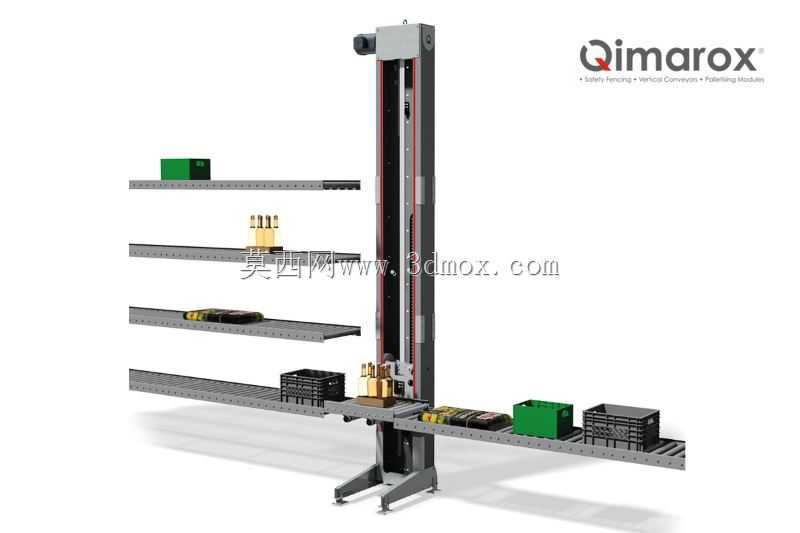

这款立式垂直输送设备，主要面向生产车间、仓储物流中心内不同高度输送线之间的货品转运场景，尤其适配电商仓储、快消品生产、食品包装车间这类需要频繁在楼层间、高低工位间转移整箱货品的作业环境，能够替代传统人工搬运、斜向爬坡输送线的转运方案，解决狭小空间内垂直方向货品流转的痛点。设备核心用途是实现不连续的垂直货品提升转运，可稳定承载重量达100公斤的各类包装货品，无论是纸箱、塑料周转箱、托盘承载的散件、密封板条箱，还是袋装货品，都能通过配套的承载托架完成平稳转运，单小时最高可完成650次左右的移载作业，完全匹配中高速生产线的流转节拍需求。从功能特性来看，设备整体采用立柱式单柱支撑结构，钢结构主体经过力学优化，日常运行过程中维护需求极低，长期重载作业下结构稳定性表现优异，不会因为长期频繁启停出现结构形变问题。设备的输送托架采用滚轴驱动设计，配合重力载具与皮带架结构，货品在托架上的进出无需额外复杂的推送机构，当托架运行至对应高度的接驳输送线位置时，可直接与上下游的水平输送线完成平顺对接，货品能够自动滑入或滑出托架，大幅简化了移载动作的逻辑，降低了设备故障概率。设计思路上，这款设备主打紧凑化占地设计，单立柱搭配单侧或双侧进出货托架的布局，相比传统往复式提升机能够减少近一半的占地面积，对于车间内空间紧张、无法预留大面积提升设备安装位的场景十分友好；设备的安装边界十分灵活，底部仅需平整的硬化地面即可完成固定，立柱高度可根据现场实际的输送高度差进行适配调整，进出货口的位置也可根据上下游输送线的布局，在立柱不同高度位置灵活设置，无需对车间现有生产线布局进行大规模改造。外形方面，设备主体立柱采用矩形截面钢结构，外部搭配防护盖板避免内部传动部件外露引发安全隐患，伸出的承载托架采用防滑耐磨的金属辊道结构，托架边缘设置有限位挡边，避免货品在垂直升降过程中出现滑落偏移；整体安装时，设备侧边与车间墙体、其他设备的预留安全间隙仅需半米左右，即可满足日常维护与运行的空间需求，不会过多占用车间的有效作业面积，适配绝大多数老旧车间升级、新生产线规划的垂直输送需求。
