倾斜式布带输送设备结构设计

　　这款倾斜布置的布带输送结构，在轻工、食品、电子组装等产线的衔接段应用十分普遍，尤其是需要完成不同高度工位间物料平稳转运的场景，比如包装段与装箱工位的高度差衔接、冷却工序出料端与下一加工工位的物料传递，都能见到这类结构的身影。和普通平皮带输送机不同，这款设备采用布质带面作为承载介质，带面的摩擦系数适中，既不会因为摩擦力过小导致物料在倾斜输送段出现下滑，也不会因为摩擦力过大造成物料卸料时残留带面，对于散状小零件、袋装成品、轻质包装件的输送适配性很强。

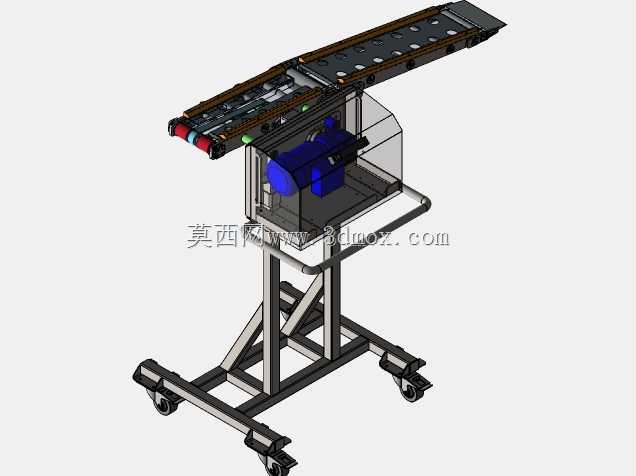

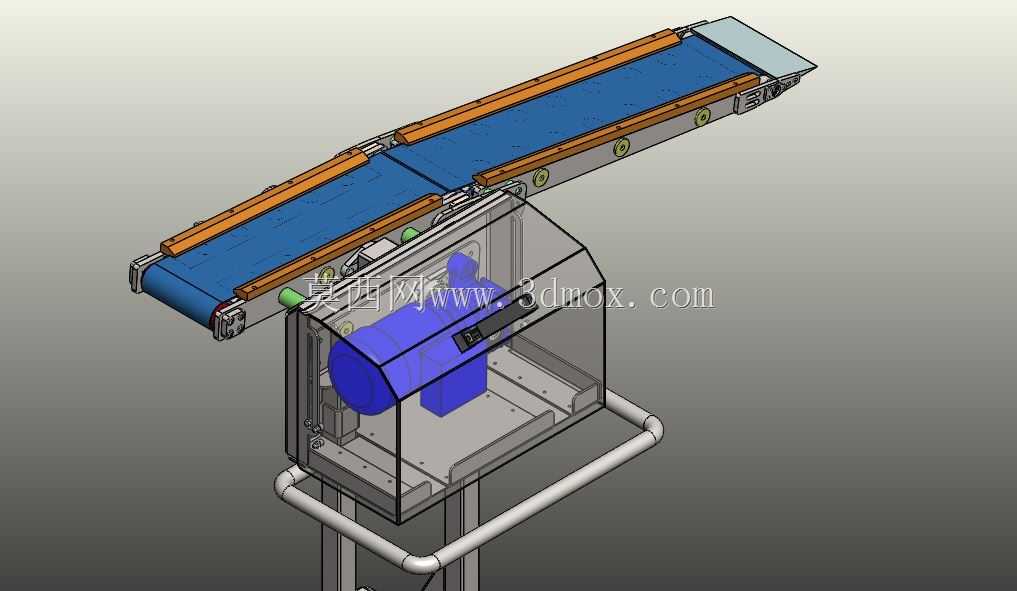

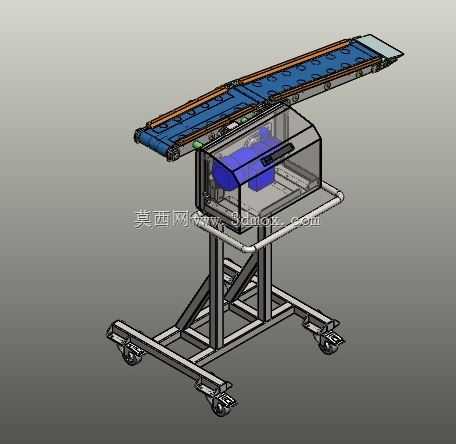

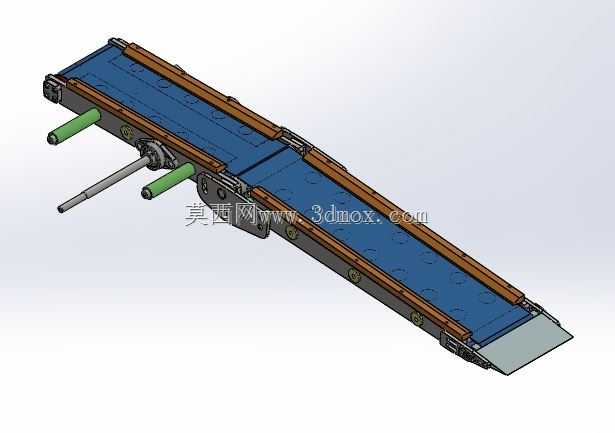

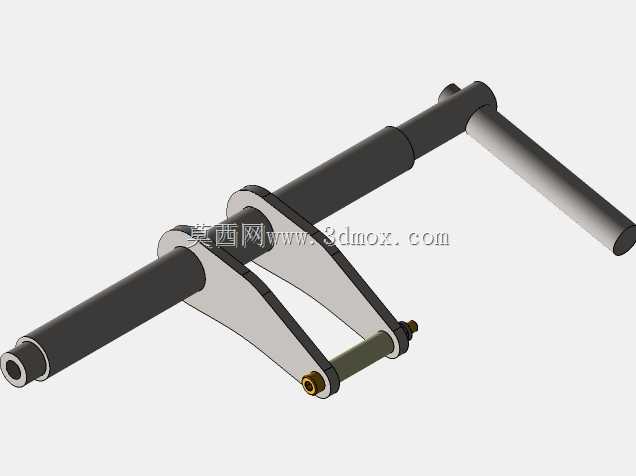

　　从结构设计逻辑来看，这款设备的机架采用两侧折弯型材拼接的形式，型材内侧预留了带面承托条的安装槽，承托条选用耐磨低摩擦的非金属材质，既可以承托带面避免重载下带面下垂，也能减少带面运行时的磨损，延长带面的更换周期。驱动端布置在设备的高位侧，采用轴装式的传动结构，动力输入轴伸出机架侧方，可根据现场安装空间灵活匹配减速电机的安装方位，不需要额外加工复杂的传动转接座，降低了现场安装的适配难度。从动端设置在低位侧，内置张紧调节结构，通过侧方的调节螺栓即可调整带面的张紧度，同时纠正带面运行时的跑偏问题，调节行程预留充足，可适配带面长期使用后出现的拉伸变形量，不需要频繁裁剪带面。

　　设备两侧设置了高出带面的导向挡边，挡边采用和机架同材质的型材制作，通过间隔布置的连接卡扣固定在机架上，挡边和带面之间预留了1-2mm的间隙，既可以避免物料从带面两侧掉落，也不会因为间隙过小摩擦带面造成额外的运行阻力。低位端设置了倾斜的导料舌板，舌板延伸至带面下方，和上游设备的出料端可以实现无缝衔接，避免小尺寸物料从衔接缝隙掉落。高位端的出料位置做了带面回程的弯折过渡，卸料时物料可以顺着带面的运行方向平稳抛出，不会在端部积料。

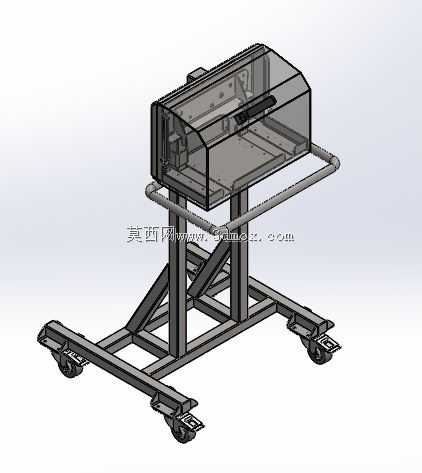

　　从安装边界来看，这款输送设备的整体宽度控制在常规产线的适配范围内，两侧机架外侧没有突出的安装结构，可直接和标准铝型材产线的支架通过连接板固定，不需要额外改造现有产线的结构。设备的倾斜角度设置在物料不打滑的临界角度以内，针对不同摩擦系数的物料，可通过调整机架支腿的高度来微调倾斜角度，适配不同的输送高度差需求。带面的运行速度可通过匹配不同减速比的驱动单元进行调整，常规工况下运行速度控制在0.2-0.8m/s区间，可满足大部分产线的节拍要求。

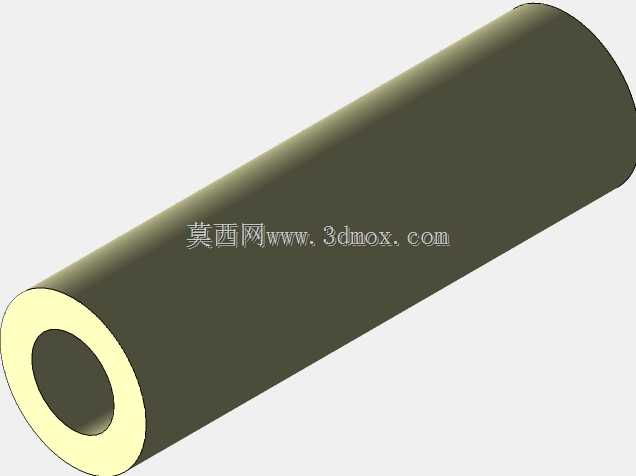

　　在细节设计上，带面的回程段设置了间隔布置的托辊，托辊采用轻质非金属材质制作，转动阻力小，可避免带面回程段下垂剐蹭机架下方的结构。所有的转动部位都预留了润滑注油孔，日常维护时不需要拆解结构即可完成润滑保养。机架表面做了防锈处理，可适配有一定湿度的生产车间环境，比如食品加工的冷却段、日化产品的包装段，不会因为长期接触潮湿空气出现锈蚀掉屑的问题，避免污染输送的物料。

　　这款结构的设计充分考虑了现场使用的维护便利性，带面更换时只需要拆除低位端的从动辊固定件，即可将带面从机架侧方抽出，不需要拆解整体机架结构，大幅缩短了日常维护的停机时间。两侧的挡边也可以根据输送物料的尺寸进行高度更换，只需要拆卸连接卡扣即可完成挡边的拆装，不需要在机架上重新打孔，适配不同规格物料的输送需求。
