层叠式板翅热交换器结构设计方案

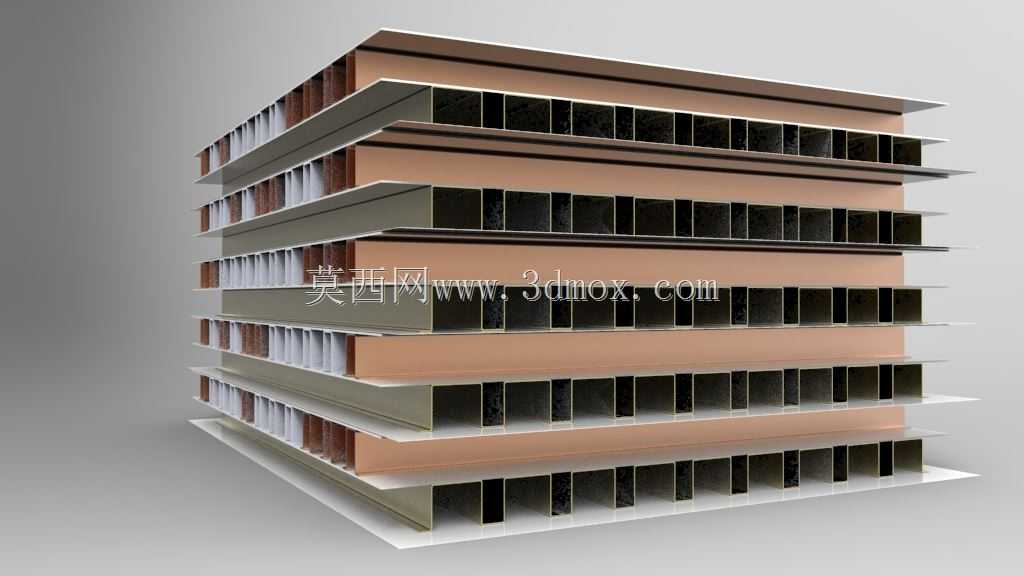

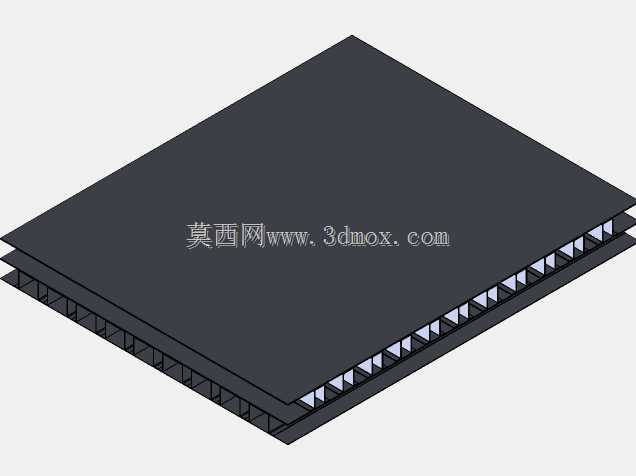

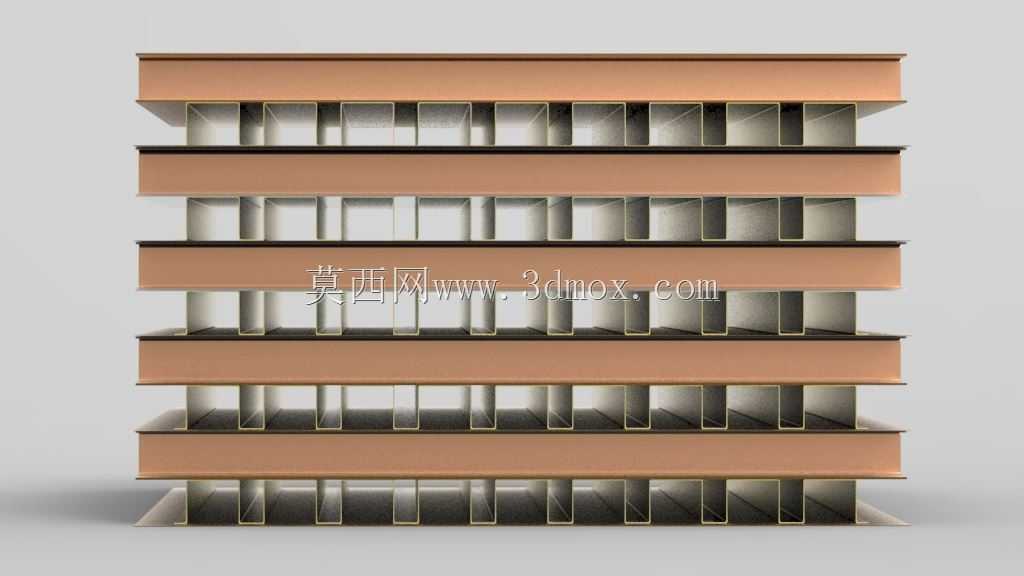

这款板翅式热交换器主要应用于暖通空调、工业制冷、空压机余热回收、新能源汽车热管理等对换热效率、空间占用有严苛要求的场景，可实现两种或多种不同温度流体之间的高效热量传递，在狭小安装空间内完成大换热量的热交换作业，相比传统管壳式换热器换热效率可提升数倍，同时重量更轻、结构更紧凑。设备核心采用多层交替堆叠的板翅结构设计，相邻两层隔板之间设置成型翅片，通过翅片增大流体与换热壁面的接触面积，同时对流体流动形成扰动，破坏层流边界层，大幅提升换热系数，不同流体通道之间通过密封隔条实现完全分隔，避免不同介质发生串混，保障换热过程的稳定性与安全性。设计过程中优先考虑了流体的均布特性，每层流道的翅片采用统一规格的成型结构，确保进入芯体的流体能够均匀分布到每一个换热通道，避免局部流速过高或过低导致的换热不均、局部阻力过大问题；翅片与隔板之间采用贴合式设计，保障热传导路径顺畅，减少接触热阻，同时层叠结构具备足够的结构强度，能够承受一定的工作压力，适配多数中低压换热工况。外形上采用规整的长方体层叠结构，整体安装边界为规则矩形，可直接嵌入到设备的风道或管路系统中，进出口可根据实际安装需求设置在芯体的对应端面，安装时仅需预留对应尺寸的安装空间与管路连接余量即可，无需额外设置复杂的固定支架，适配模块化组装的设备设计需求。结构上可根据实际换热量需求灵活调整堆叠层数，在不改变单层层间结构的前提下，通过增减换热层数量即可匹配不同的换热功率要求，具备极强的场景适配性，同时规整的外形也便于外部保温层的包覆施工，减少换热过程中的热量损耗，提升整体能源利用效率。
