自行车后轮主动悬架减震器结构设计

这款减震部件主要应用于自行车后轮的主动悬架系统中，是骑行过程中承担路面冲击缓冲、振动过滤的核心功能部件，能够在非铺装路面骑行、颠簸路段通行、高速过坎等场景下，有效吸收路面传递到车架的冲击力，避免刚性冲击直接作用在骑行者身上，既能够提升长时间骑行的舒适程度，也能减少轮组、车架受到的交变冲击载荷，延长整车结构的使用寿命，同时还能在颠簸路况下提升后轮与地面的贴合度，避免车轮弹跳导致的抓地力丧失，提升骑行过程的操控稳定性与行驶安全性。

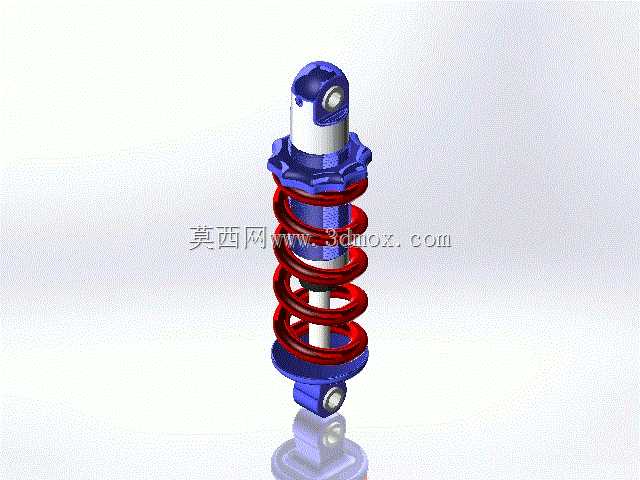

从功能特性来看，该减震器采用螺旋弹簧配合阻尼筒体的组合结构，外部红色螺旋弹簧作为主要的弹性承载部件，承担车身与骑行者的垂直载荷，能够在受到冲击时快速压缩存储能量，冲击结束后平稳回弹完成能量释放；中部的阻尼筒体则负责约束弹簧的往复弹跳动作，避免弹簧出现多余的余振，让整个缓冲过程更加线性可控，不会出现生硬的弹跳感。上下两端的连接耳座采用铰接式结构设计，能够适配悬架摆动过程中的角度变化，避免连接部位出现卡滞、别劲的问题，两端铰接孔的同轴度经过设计校核，能够保证安装后减震器动作顺畅，不会出现偏磨卡滞的问题。顶部的调节结构可以根据骑行者体重、骑行场景的差异，调整弹簧的预压量，从而改变减震器的初始软硬程度，适配不同载重、不同路况下的使用需求。

在设计思路上，这款减震器采用装配化的结构设计思路，将弹簧、阻尼缸筒、上下连接座、调节锁止结构拆分为独立的零部件进行设计，各部件之间的配合间隙经过合理预留，既保证装配过程顺畅，也避免间隙过大导致的动作旷量。整体外形采用同轴式布局，所有功能部件都沿中心活塞杆轴线对称布置，能够保证受力均匀，避免偏载导致的密封件磨损、活塞杆弯曲等问题。安装边界方面，上下铰接点的中心距按照常规自行车后轮悬架的安装空间进行匹配设计，整体外径尺寸控制在合理范围内，不会与后轮、车架后叉、变速传动部件产生运动干涉，安装时只需要将两端铰接孔与车架悬架的对应安装位对齐，穿入连接销轴即可完成固定，不需要对原有车架结构进行额外改装，适配性较强。筒体外部的蓝色防护结构能够阻挡骑行过程中飞溅的泥水、沙尘附着在活塞杆表面，避免杂质进入阻尼筒体内部损坏密封件与阻尼结构，提升部件在户外复杂骑行环境下的耐用性，减少日常维护的频次。
