教学用剖视结构变速箱三维设计作品

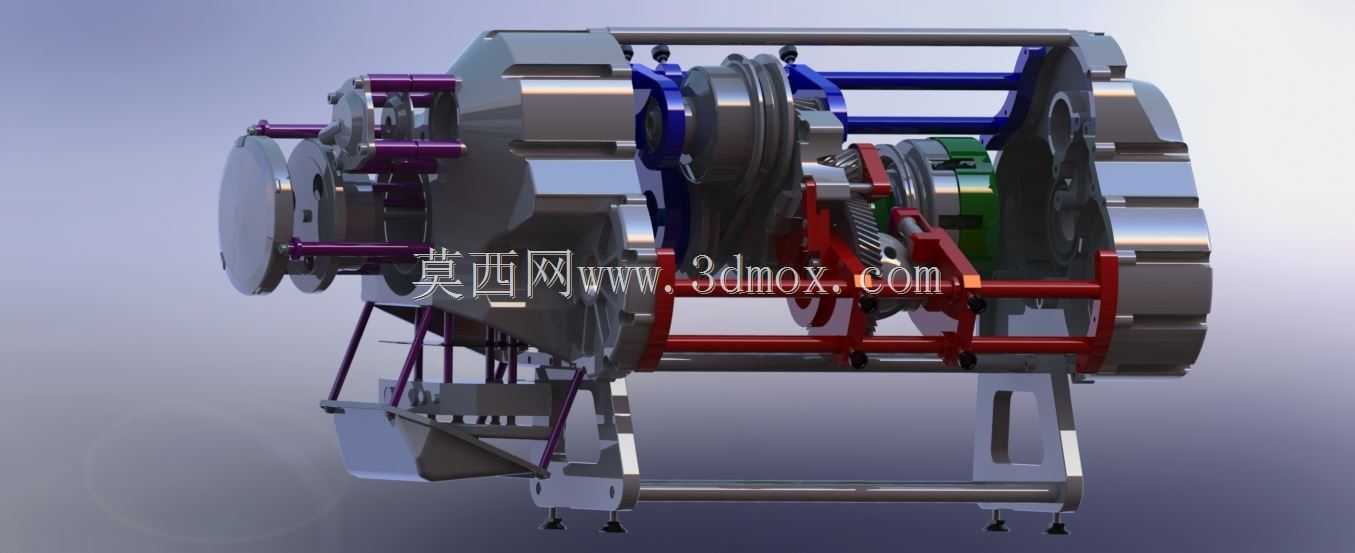

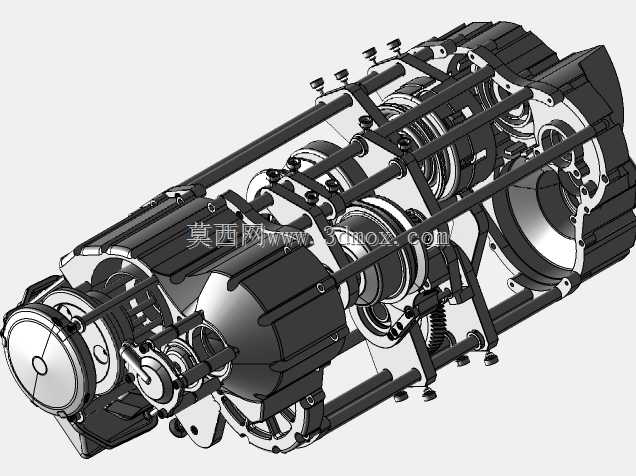

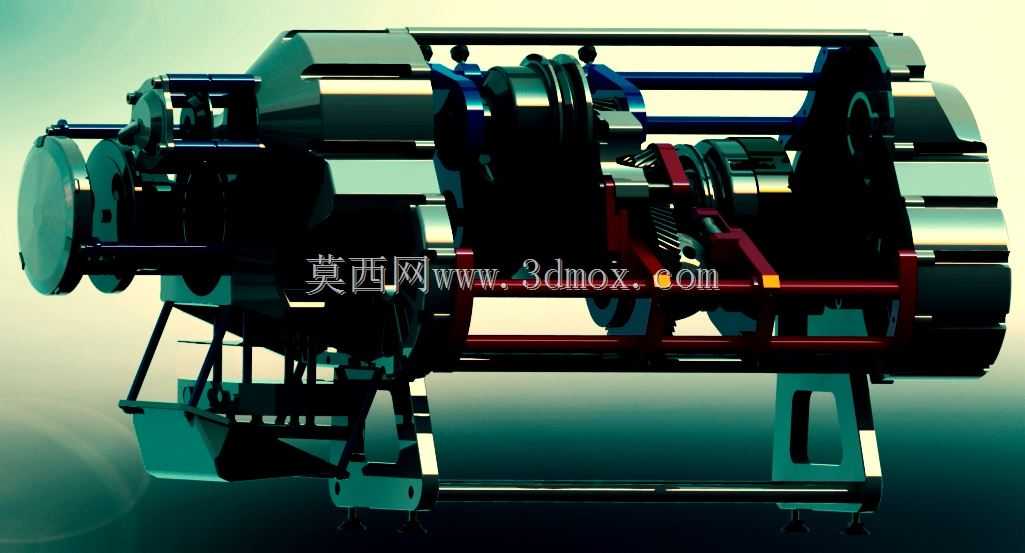

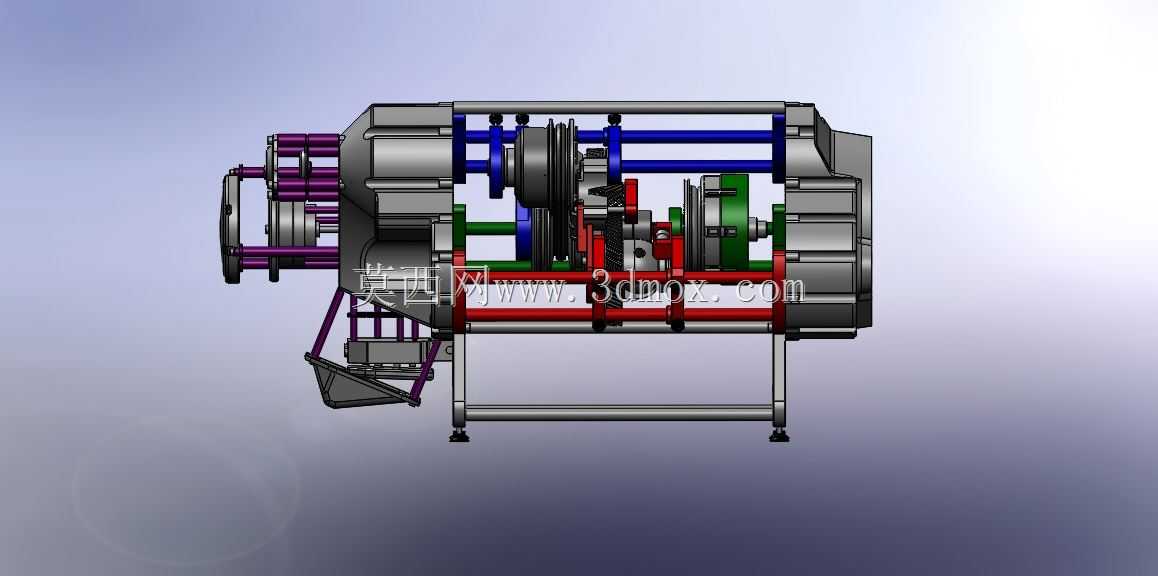

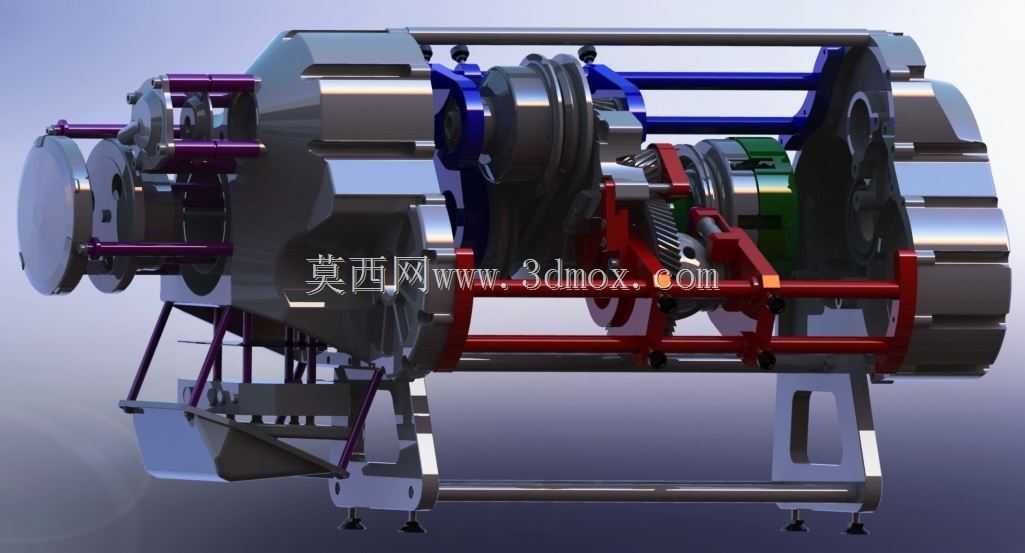

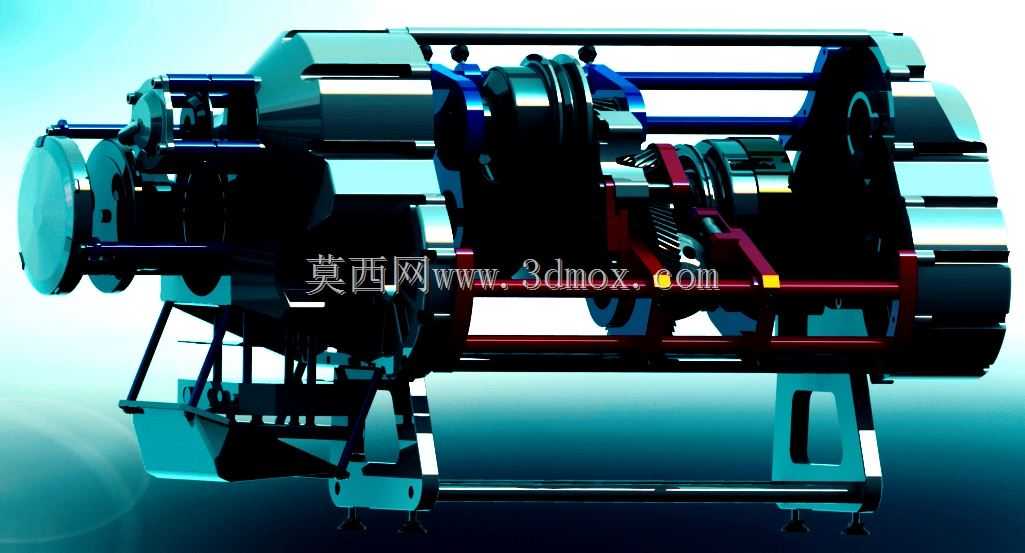

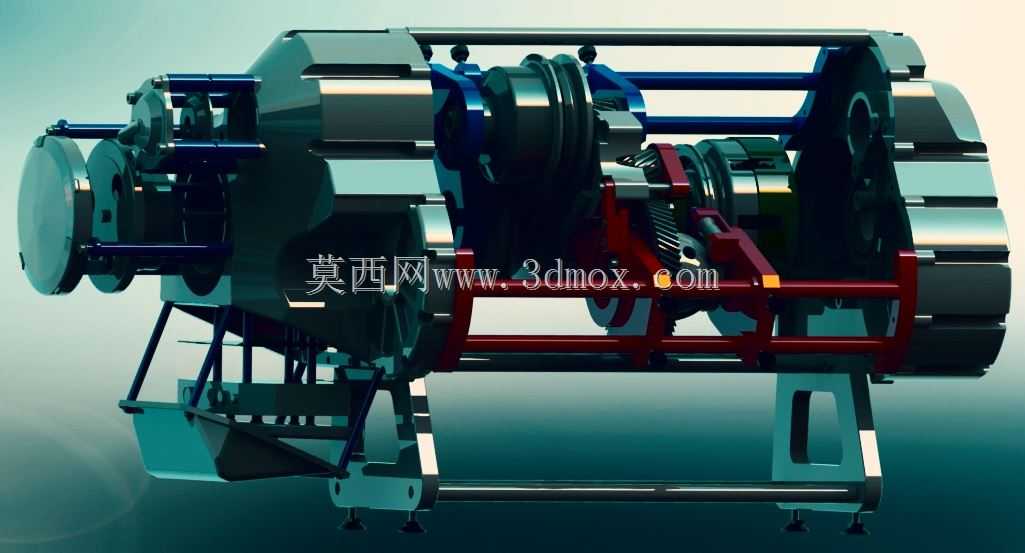

这款剖视展示的变速箱结构，主要面向职业院校、工科高校的机械类专业教学场景使用，能够帮助学习者直观理解动力传递过程中转速、扭矩的调节逻辑，打破传统平面图纸难以展现内部啮合关系的教学壁垒，也可用于机械科普场馆的展陈演示，让非专业受众快速理解变速机构的运行原理。在实际功能层面，该结构完整还原了定轴式变速箱的核心传动逻辑，通过不同齿数齿轮组的啮合切换，实现多档位的动力输出配比，可匹配小功率教学演示台架的动力输入需求，能够模拟车辆、小型工业设备在不同负载工况下的变速操作，清晰展现换挡过程中拨叉、同步组件、齿轮副的配合动作，帮助学习者理解动力中断、转速匹配等实际操作中的核心原理。从设计思路来看，这款作品采用了全剖视的展示化设计，将外壳部分做了透明化与裁切处理，完全露出内部的输入轴、中间轴、输出轴布局，以及各档位齿轮、换挡拨叉、支撑轴承的装配关系，所有啮合齿面的接触位置、轴系的同轴度公差、轴承的安装定位都按照实际工业变速箱的设计规范做了还原，没有为了展示效果随意改动核心传动结构的尺寸比例，保证教学演示的严谨性。在安装边界与尺寸层面，该结构的整体布局参考了小型乘用车手动变速箱的尺寸比例做了适配教学场景的优化，输入轴端预留了与教学演示电机连接的标准法兰接口，输出轴端预留了负载连接的轴伸与键槽结构，底部的支撑安装脚预留了标准螺栓孔位，可直接固定在教学实验台的T型槽台面上，各轴系的中心高、齿轮副的中心距都按照标准传动参数设计，既可以作为纯展示教具，也可加装驱动组件后做动态运行演示，各旋转部件之间预留了足够的安全间隙，避免教学演示过程中出现运动干涉，外壳的剖分面位置也还原了实际变速箱的装配密封结构，能够帮助学习者理解设备的装配、拆解流程。
