汽车挡风玻璃配套雨刮驱动电机结构设计

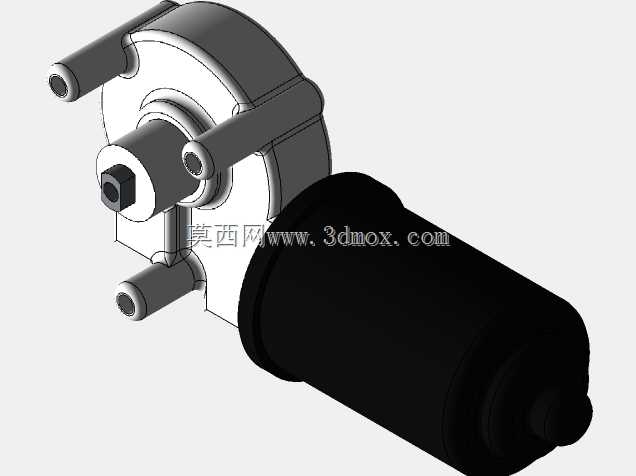

这款雨刮驱动电机是乘用车辆挡风玻璃雨刮系统的核心动力部件，主要应用于各类家用轿车、SUV及轻型商用车的前挡风玻璃雨刮总成，部分适配后挡风玻璃雨刮结构的车型也可采用同原理衍生结构，承担着为雨刮臂往复摆动提供稳定扭矩输出的核心作用，直接决定雨天、扬尘、结霜等低能见度工况下驾驶员的前方视野清晰度，是车辆主动安全配置中不可或缺的功能部件。从实际使用场景来看，该电机需要适配-40℃到85℃的宽温工作环境，既要能在北方冬季玻璃结霜、雨刮胶条粘连玻璃的工况下提供足够的启动扭矩克服静阻力，也要能在夏季暴雨工况下保持稳定转速，匹配不同雨刮档位的间歇、低速、高速运转需求，同时还要满足整车涉水、高压洗车时的防水密封要求，避免水汽进入电机内部造成短路故障。在功能特性设计上，该结构集成了直流驱动电机与蜗轮蜗杆减速机构，将电机本体的高转速低扭矩输出通过一级减速转换为低转速大扭矩的动力输出，输出端直接连接雨刮连杆机构，将旋转运动转化为雨刮臂的定角度往复摆动；电机尾部集成了复位触点结构，能够保证雨刮在任意档位关闭时，最终都能停留在挡风玻璃下沿的初始位置，避免遮挡驾驶员正常行驶视野。设计思路上充分考虑了车用部件的安装便捷性与可靠性，电机本体采用圆柱形密封壳体，减速端盖采用压铸铝合金材质兼顾强度与散热性能，三个带衬套的安装支耳呈三角形分布在减速壳体上，能够直接通过螺栓固定在车身前围板的预设安装位上，安装支耳内的橡胶衬套可以过滤电机运转时产生的振动，避免振动传递到车身座舱内产生异响。外形尺寸方面，电机本体的圆柱直径适配主流车型的前围安装空间，整体轴向长度控制在不侵入发动机舱其他部件运动边界的范围内，输出轴的伸出长度与花键规格完全匹配通用雨刮连杆的连接接口，安装时无需额外改动周边管线与部件布局，能够直接替换同规格的原厂雨刮电机，维修替换的适配性较强。结构设计上还充分考虑了长期使用的耐磨性能，蜗轮采用耐磨尼龙材质，蜗杆与输出轴均采用表面淬火处理的合金钢材质，配合壳体内部的润滑脂填充，能够保证上万次往复运转的使用寿命，满足整车全生命周期的使用需求。
