钢制汽车轮辋冲击动载荷频率响应分析模型

在汽车底盘行走系统的研发验证环节，轮辋作为连接轮胎与轮毂轴的核心承载构件，其动态力学特性直接决定整车行驶平顺性、结构耐久度与NVH表现，日常行驶过程中，轮辋需要持续承受路面颠簸带来的径向冲击、过坎时的瞬时大载荷冲击、高速行驶的旋转离心载荷，以及制动系统传导的交变热应力耦合作用，一旦结构动态特性设计存在缺陷，极易在特定行驶车速下引发共振，轻则导致方向盘抖动、胎噪异常升高，重则造成轮辋疲劳开裂、连接螺栓松脱，引发严重的行驶安全隐患。

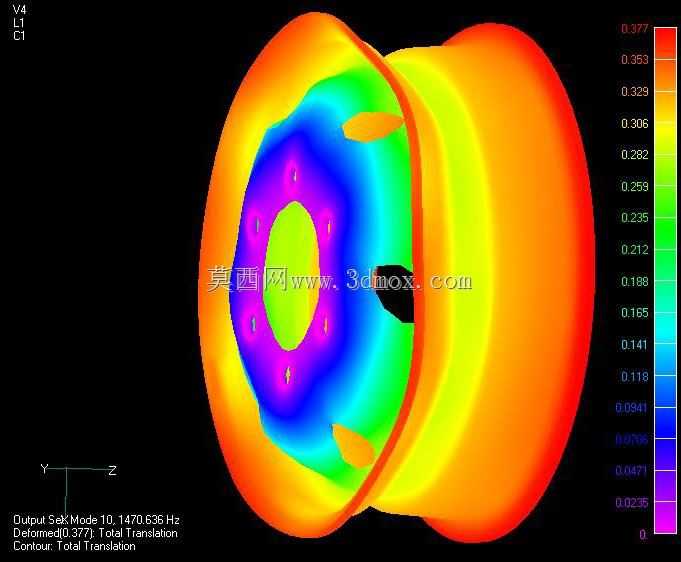

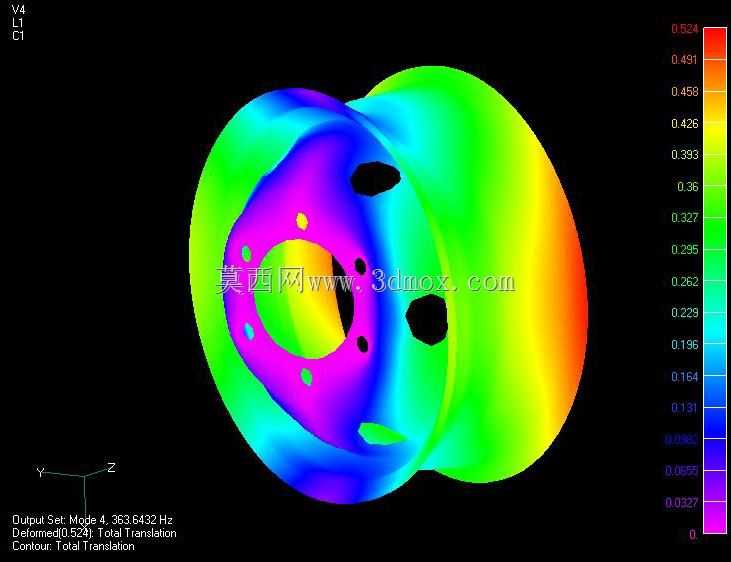

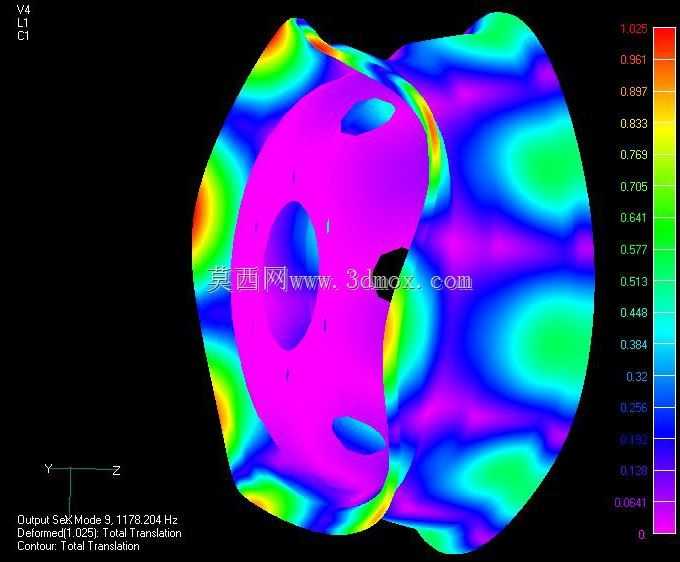

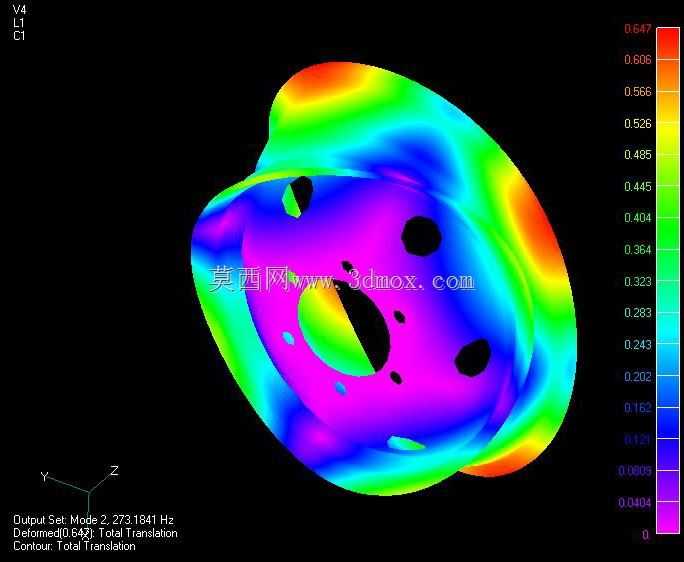

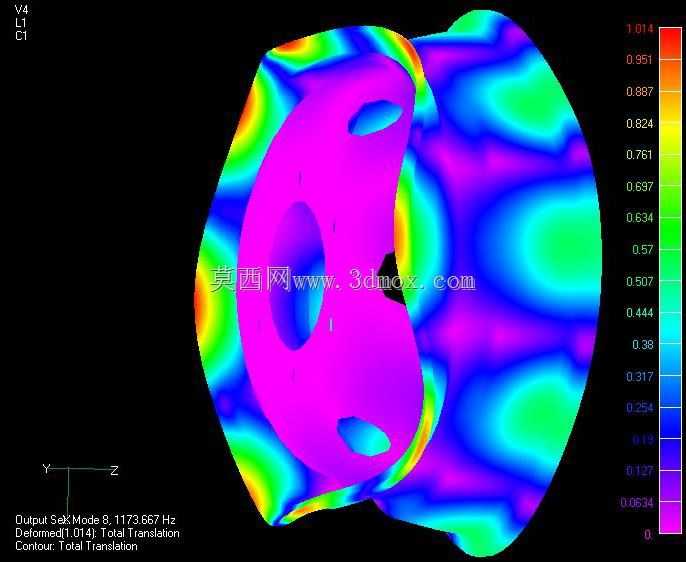

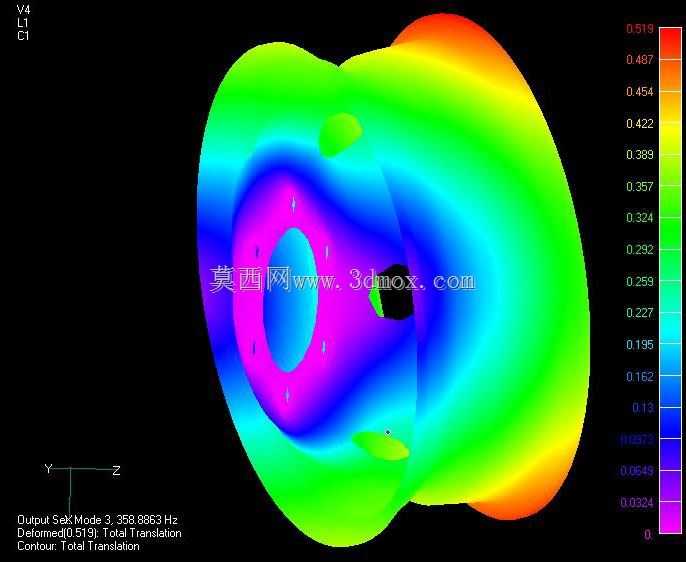

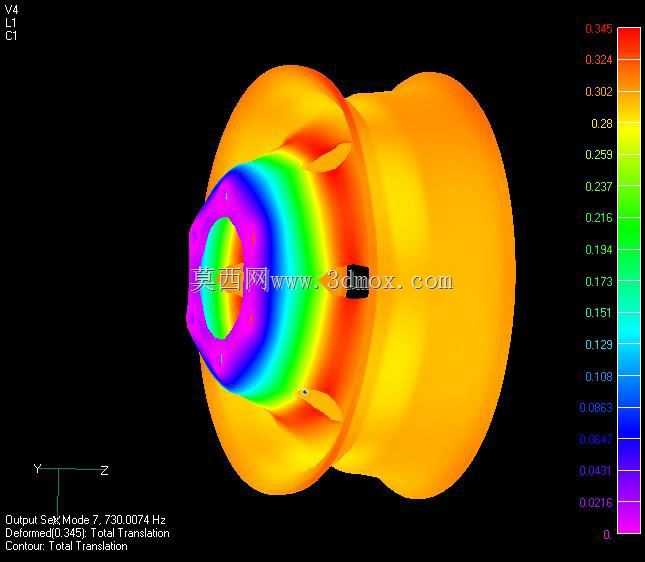

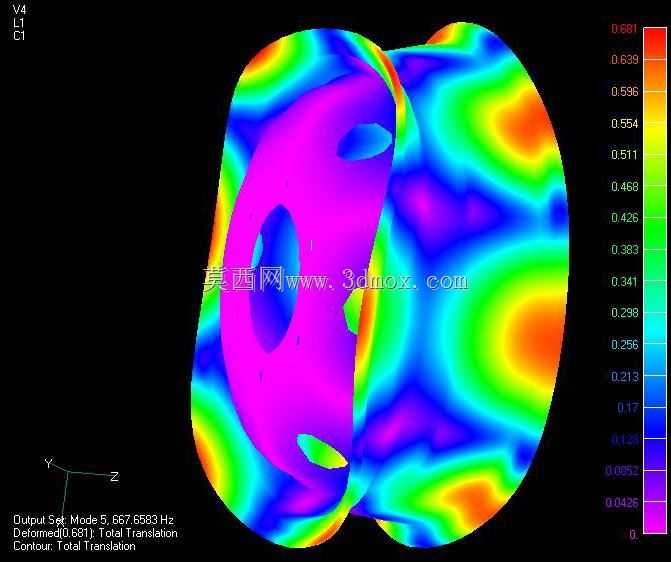

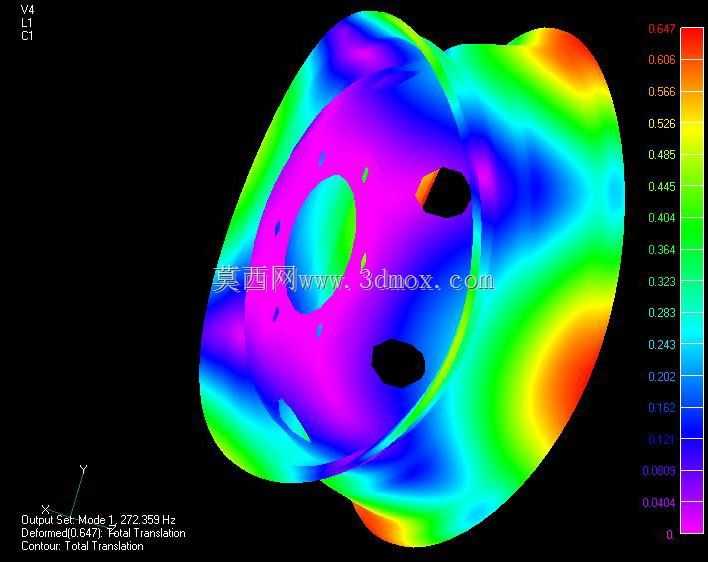

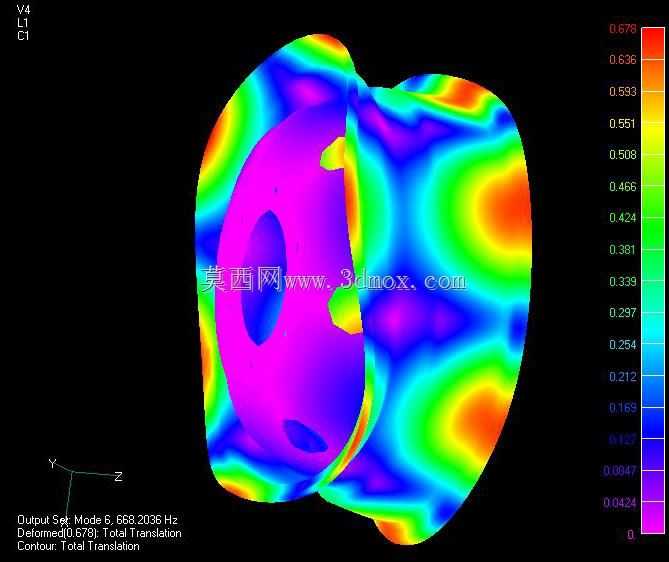

该分析模型围绕钢制乘用车轮辋的真实服役工况搭建，完整还原了轮辋的轮缘、胎圈座、轮辐安装面、气门嘴避让孔、螺栓连接孔等全部结构细节，建模过程中严格遵循量产钢制轮辋的冲压成型工艺特征，保留了轮辐与轮辋本体焊接连接区域的厚度过渡特性，避免过度简化导致的仿真结果失真。模型重点开展两类核心动力学分析：其一为径向冲击载荷下的模态分析，通过提取结构各阶固有频率与对应振型，明确轮辋在不同频率激励下的变形分布规律，识别出刚度薄弱区域，确保轮辋各阶固有频率能够有效避开日常行驶的路面激励频率区间、轮胎旋转激励频率区间以及悬架系统固有频率区间，从设计源头规避共振风险；其二为瞬态动力分析，模拟车辆高速通过减速带、坑洼路面时的瞬时冲击载荷输入，计算不同冲击强度下轮辋各位置的加速度响应幅值与振动位移量，评估冲击载荷下的结构变形量是否处于安全阈值内，验证轮辋在极限冲击工况下是否会发生与周边制动部件、转向节的运动干涉。

从安装边界来看，模型严格匹配量产车型的轮辋安装规范，轮辐中心定位孔直径、螺栓孔分布节圆直径、螺栓孔孔径、轮辋偏置距等关键安装参数均符合对应车型的装配要求，轮辋名义直径、轮缘宽度、胎圈座角度等与轮胎匹配的尺寸参数完全满足行业标准，确保分析结果能够直接指导产品结构优化。通过该模型的仿真分析，能够在物理样件试制前精准掌握轮辋的动态特性，针对性调整轮辐的型面曲率、局部壁厚、减重孔分布位置与尺寸，在保证结构强度、动态刚度满足要求的前提下，实现轮辋的轻量化设计，平衡产品性能、制造成本与燃油经济性表现，为钢制轮辋的结构迭代、性能验证提供可靠的数字化支撑。
