夹紧式电机轴传动连接适配器结构

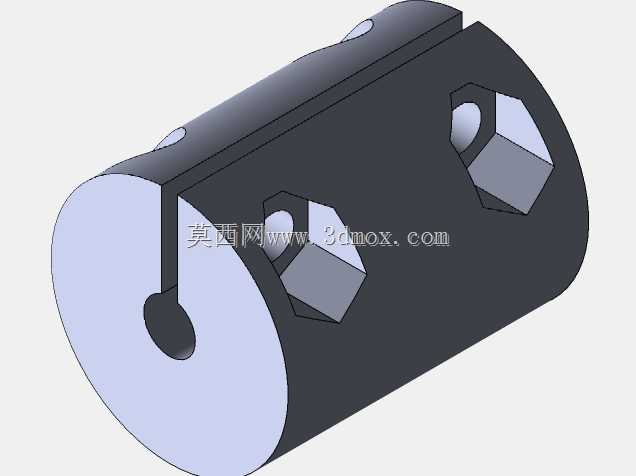

　　在小型自动化传动模组、桌面级加工设备、小型输送机构的动力传递环节里，经常会遇到驱动电机输出轴与从动件轴径不匹配、轴伸长度不足无法直接安装传动件的问题，这类场景下传统的键连接联轴器往往因为安装空间受限、轴径差过小无法适配，而这款夹紧式轴连接适配器就是针对这类小扭矩、紧凑安装空间的传动场景设计的刚性连接部件。从结构设计逻辑来看，这款适配器采用整体圆柱式本体，沿轴向开设一条贯通的夹紧开槽，开槽宽度控制在1.5-2mm区间，既保证夹紧时本体有足够的形变余量，又不会因为开槽过宽导致整体刚性下降、同轴度偏移超差。本体两端分别加工不同内径的轴孔，一端适配常用的小型驱动电机输出轴径，比如常见的4mm、5mm、6mm直径微型电机轴，

　　另一端可根据从动件的轴径需求加工对应尺寸，实现异径轴之间的无键刚性连接。区别于传统的顶丝式联轴器仅靠单颗螺钉顶住轴面传递扭矩，这款适配器在每个轴孔对应的圆柱面上都加工了两个对称分布的内六角紧定螺钉安装位，螺钉拧紧时会通过开槽两侧的本体形变抱紧轴的整个圆周面，相比单点顶丝的接触方式，抱紧力分布更均匀，不会在轴表面压出明显的顶丝凹痕，也能避免频繁正反转时出现的轴与连接件打滑、相对窜动的问题，传递扭矩的能力比同尺寸单顶丝结构提升40%以上。从安装边界来看，这款适配器的整体外径控制在轴径的2.2-2.5倍区间，轴向长度根据两端轴的插入深度设计，每端轴孔的插入深度不小于对应轴径的1.5倍，保证轴插入后有足够的接触面积传递扭矩，不会出现悬臂过长导致的轴端跳动。安装时不需要额外加工键槽，也不需要对轴表面做特殊处理，只需要将两端轴分别插入对应轴孔，对准安装位置后依次对称拧紧两个内六角紧定螺钉即可完成装配，后期维护拆卸时只需要松开螺钉，借助开槽的形变余量就能轻松将适配器从轴上取下，不会出现锈死、卡滞难以拆卸的问题，非常适合需要频繁调整传动位置、更换末端执行件的小型设备场景。在实际应用中，这类适配器常被用在3D打印机的挤出机构动力连接、小型传送带的驱动辊与电机连接、桌面点胶机的丝杆与伺服电机连接、小型雕刻机的主轴与驱动电机连接等场景，这些场景的共同特点是安装空间狭小，传递扭矩不大，但对连接的同轴度、拆装便捷性有较高要求，传统的梅花联轴器、

　　膜片联轴器虽然有缓冲减震的效果，但整体长度更长，径向尺寸更大，在紧凑空间里无法安装，而这种整体夹紧式的适配器结构紧凑，零件数量少，加工成本低，装配后没有多余的突出部件，能很好地适配狭小空间的传动需求。设计这款结构的时候，需要重点控制几个形位公差：首先是两端轴孔的同轴度，必须控制在0.02mm以内，否则装配后会出现轴转动时的径向跳动，长时间运行会导致电机轴承承受额外的径向力，缩短电机使用寿命；其次是夹紧开槽的对称度，开槽必须沿两个轴孔的中心连线对称分布，否则拧紧螺钉时会出现单侧抱紧力过大、另一侧存在间隙的问题，导致连接刚性不足；另外紧定螺钉的螺纹孔必须垂直于圆柱外圆面，且螺纹孔底部与轴孔之间的壁厚要控制在合理范围，

　　壁厚过薄会导致拧紧螺钉时螺纹孔开裂，壁厚过厚则会导致夹紧形变量不足，抱紧力达不到设计要求。材质选择上，常规工况下采用6061铝合金加工即可，铝合金的重量轻，形变能力适中，不容易锈死，能满足大部分小型设备的扭矩传递需求，如果是传递扭矩稍大、工作环境有一定腐蚀的场景，可以换成304不锈钢材质，只是不锈钢的重量更大，夹紧时需要的拧紧力矩也更高。需要注意的是，这类刚性夹紧适配器没有缓冲减震的能力，不适合用在冲击载荷大、频繁启停且转速超过3000rpm的传动场景，这类场景下还是需要选用带弹性元件的挠性联轴器，而在低转速、小扭矩、安装空间受限的场景下，这种结构的适配器无论是装配效率、连接可靠性还是成本控制，都比传统联轴器有明显优势。在建模过程中，需要重点还原夹紧开槽的间隙、紧定螺钉的沉头结构、轴孔的倒角细节，轴孔端部加工1×45度的倒角，方便装配时轴的顺利插入，避免锐边刮伤轴表面；紧定螺钉采用标准内六角凹端紧定螺钉，凹端的结构能在抱紧轴的时候轻微嵌入轴表面，进一步提升防打滑的能力，又不会像锥端螺钉那样对轴表面造成过深的损伤。整个本体的外圆面做简单的氧化发黑处理即可，不需要额外的精加工，只要保证外圆与内孔的同轴度，就能满足使用要求。
