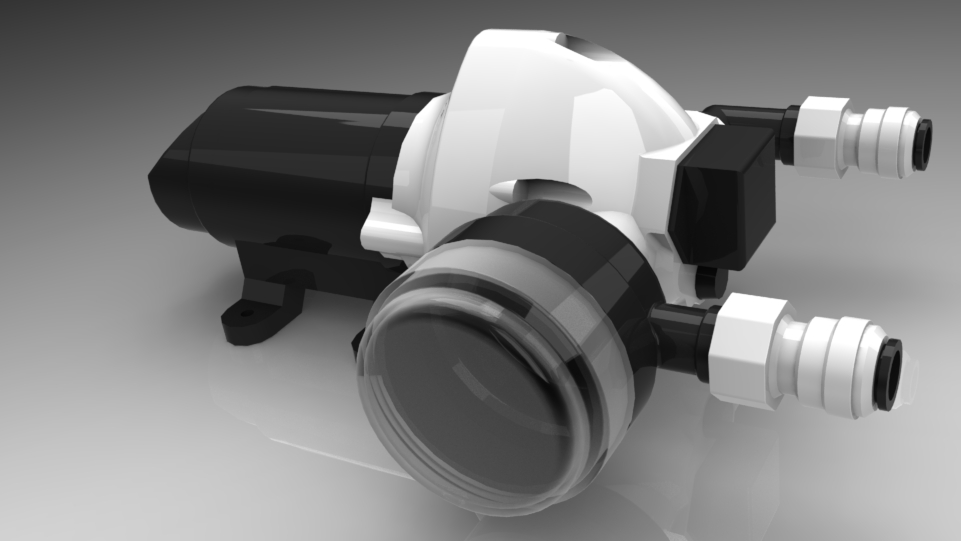

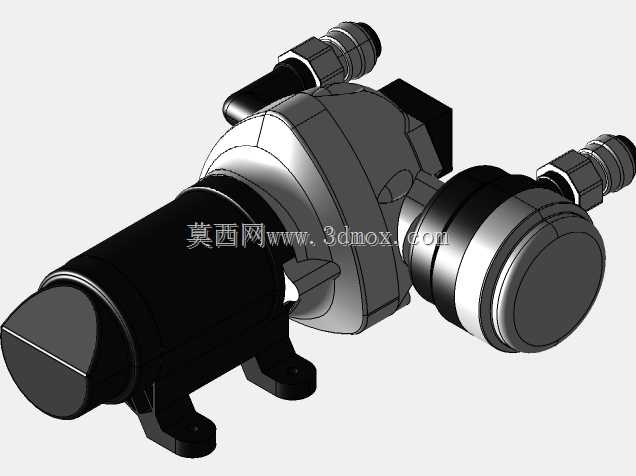

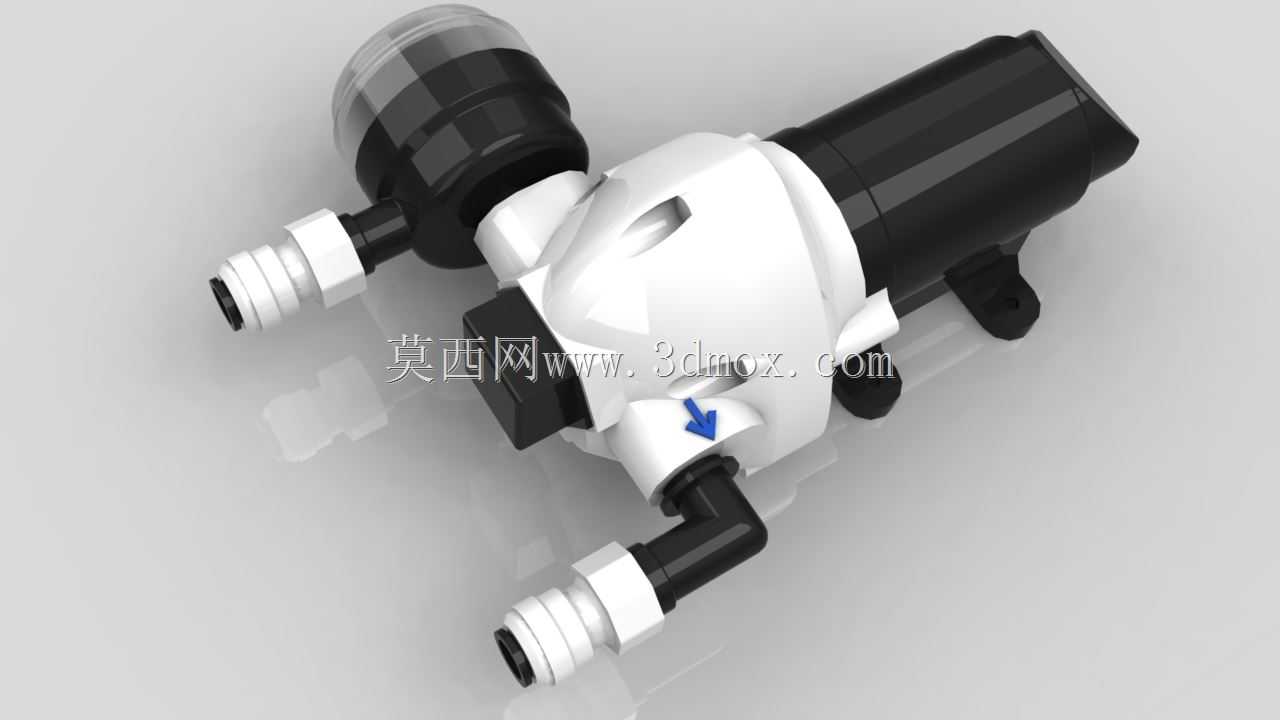

船用房车专用三缸隔膜供水泵结构设计

这款三缸隔膜式供水泵主要面向小型船舶内部供水、旅居房车水路增压两大核心应用场景，同时也可适配小型户外移动供水单元、农用小型灌溉喷淋、车载清洗装置等对供水稳定性、安装紧凑性有较高要求的使用场景。在实际使用过程中，该泵主要承担低压水路系统的增压输水功能，能够将储水容器内的洁净水加压输送至水龙头、淋浴喷头、小型用水终端，满足移动场景下的日常用水需求，相比传统单缸供水泵，三缸结构的输水脉动更小，出水压力更平稳，能够有效避免用水终端出现水流忽大忽小的问题，大幅提升移动场景下的用水体验。从功能特性来看，该泵采用隔膜式输水结构，泵腔内部的运动部件与输送水体完全通过柔性隔膜隔离，不存在动密封泄漏点，既能够避免输送过程中的水质污染，也可以在长时间干转的短时间工况下不会出现密封件快速磨损的问题，适配移动储水场景下可能出现的短暂缺水工况；泵体集成了压力感应开关，当水路终端阀门关闭、管路压力达到设定阈值时，泵组会自动停机，当阀门开启、管路压力下降到启动阈值时自动启动，无需额外配置控制元件，使用便捷性大幅提升；进出水接口采用快插式竹节接头结构，可直接匹配常规规格的输水软管，无需额外加工连接螺纹，现场安装效率更高。从设计思路来看，整体采用驱动端与泵头端同轴直连的布局，将驱动电机与三缸泵头集成在同一安装基座上，最大限度压缩了整体轴向尺寸，能够适配船体内舱、房车设备舱等狭小安装空间的尺寸限制；安装基座采用带安装孔的支脚结构，支脚位置做了加强筋设计，既可以通过螺栓直接固定在安装平面上，也可以搭配减震垫使用，降低泵组运行过程中的振动传递；外壳采用流线型包覆设计，将电机尾部、接线部位完全包覆在壳体内部，既能够避免移动场景下的灰尘、溅水对电气部件造成影响，也可以减少安装过程中尖锐棱角对安装人员、周边管线的剐蹭。从安装边界来看，整体外形紧凑，安装支脚的孔位间距适配常规移动设备的安装预留尺寸，进出水接口的朝向采用同侧平行布局，管线排布时无需做大幅度弯折，能够减少管路的弯折阻力，预留的接线位置位于泵体侧方，接线后不会额外增加整体的安装高度，能够适配厚度有限的设备舱安装需求，整体重量控制在轻量化区间，即使在对载重有严格要求的小型船舶、房车上安装，也不会带来过多的额外载重负担。
