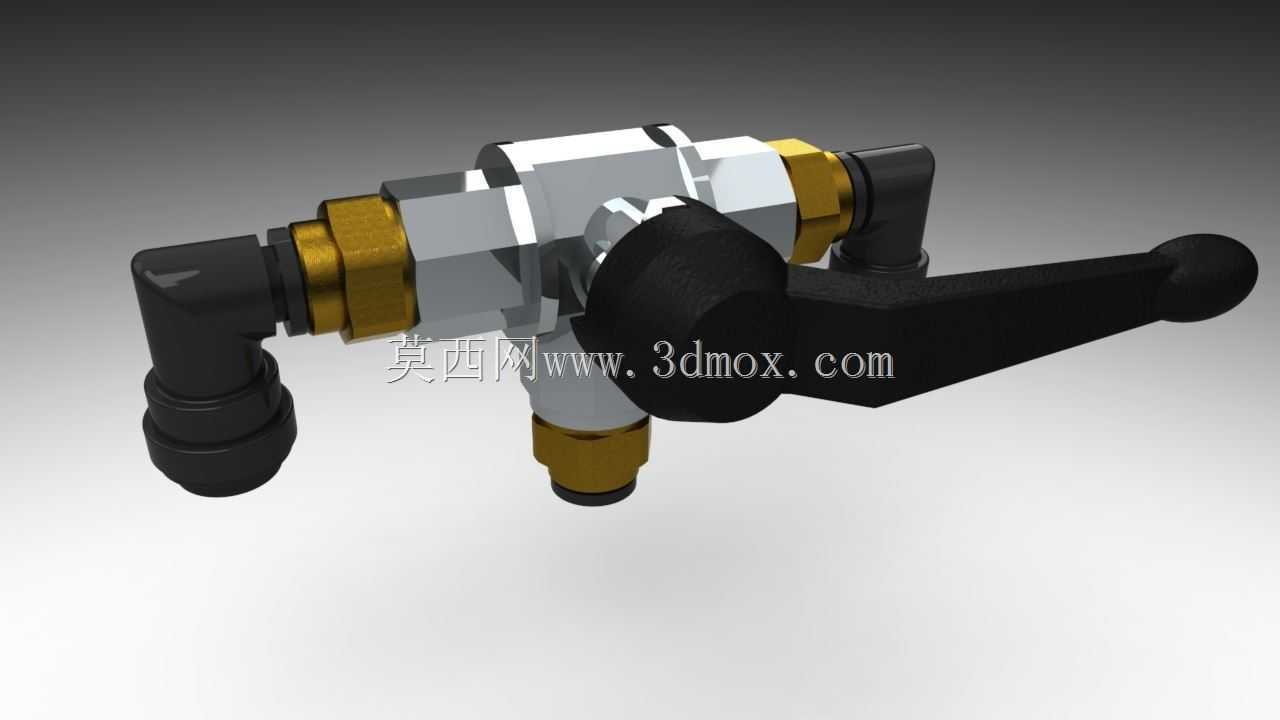

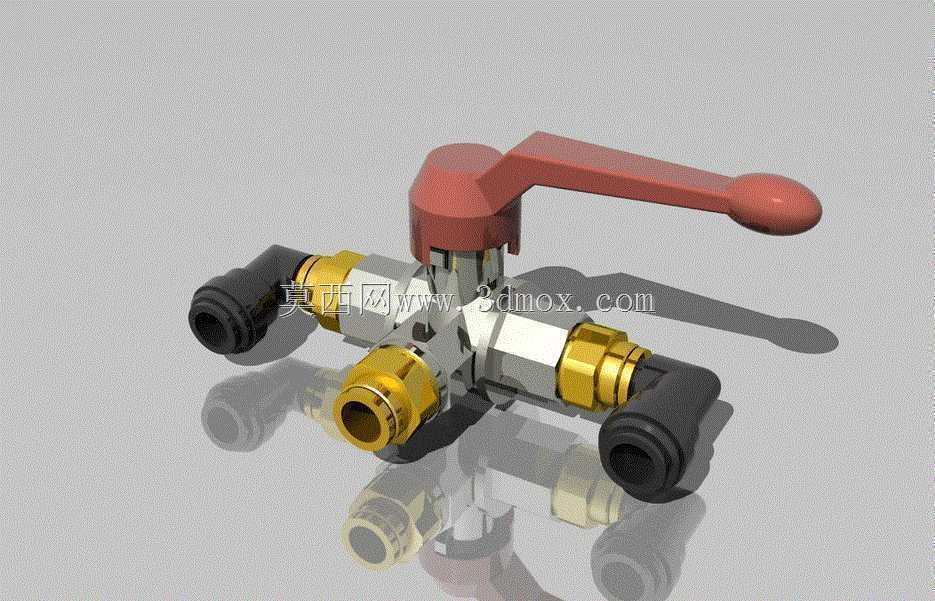

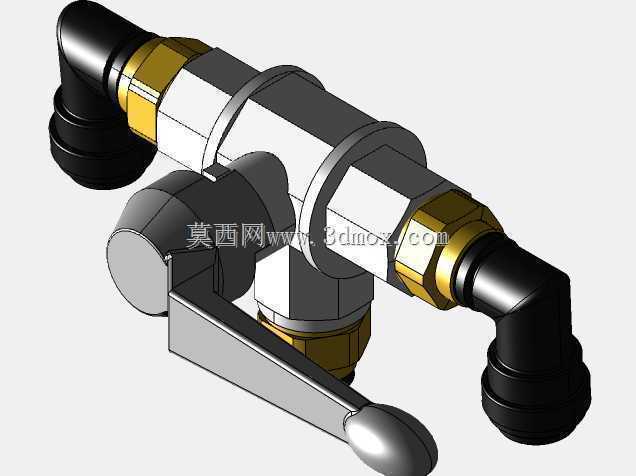

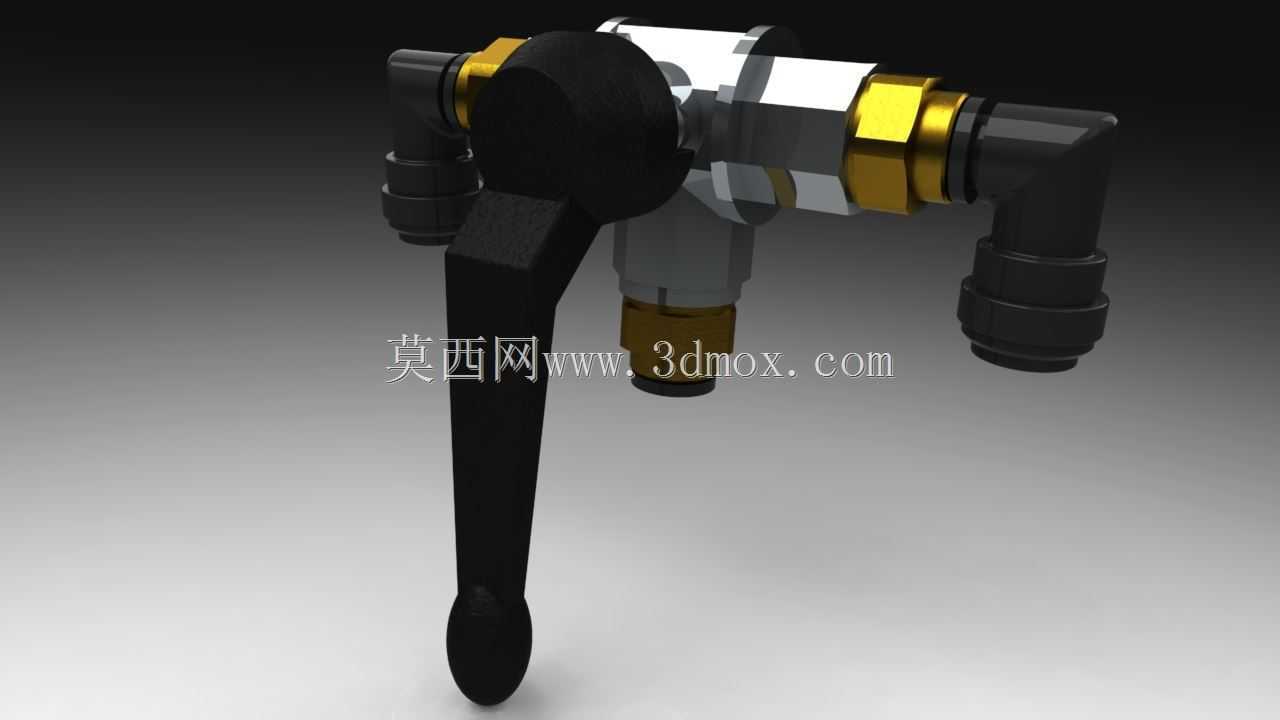

三路适配12mm软管手动换向阀结构

　　这款三路手动换向阀的结构设计，核心面向小通径流体管路的流向切换需求，适配12mm规格的柔性软管连接，配套的弯头接头可直接兼容John Guest系列快插配件，在小型流体设备、实验室气路、饮品输送管路、小型气动控制回路这类场景里，这类换向结构的使用频率极高，不需要额外加装电控元件，纯手动操作的结构可靠性更强，在无供电、需要人工快速切换流路的工位上，能省去复杂的控制回路设计成本。从结构设计逻辑来看，阀体主体采用金属基材加工，流道内部做了平滑过渡处理，避免流体在换向节点出现紊流、压降过大的问题，操作手柄的力臂长度经过匹配，转动时的操作力矩控制在单人徒手即可操作的区间，不需要额外借助扳手等工具，手柄的转动角度做了机械限位，

　　对应三个通路的全开、全闭工位，避免操作时过位导致的密封失效。接头部分采用卡套式快插结构，和12mm软管连接时，不需要额外做套丝、缠生料带这类工序，直接将软管插入接头即可完成密封，配套的弯头接头可以根据安装空间的走向调整安装角度，在管路排布紧凑的设备内部，能减少软管的弯折半径，避免软管长期处于弯折状态导致的通径缩小、管路开裂问题。安装边界上，阀体主体的安装固定位预留了两个标准安装孔，可以直接通过螺栓固定在设备的安装面板或者支架上，整体的外轮廓尺寸控制得比较紧凑，手柄转动时的扫掠空间提前做了避让设计，在排布周边管路和结构件时，只需要预留出手柄转动的扇形空间即可，不会和周边的管路、结构件产生运动干涉。密封结构上，

　　阀芯和阀体之间采用复合密封件，在低压流体输送场景下，可耐受常规的气、水、弱腐蚀性流体介质，换向操作时的密封件磨损量控制在较低水平，长期反复操作也不会出现内漏、外漏的问题。在实际选型应用中，这类三路换向阀常被用在小型水处理设备的出水通路切换、小型气动工装的气路方向控制、饮品售卖设备的料路切换工位，相比电控换向阀，它的故障点更少，维护时只需要定期检查接头的密封状态、阀芯的操作手感即可，不需要排查电路、电磁阀线圈这类易损部件。建模过程中，对每个接头的卡紧结构、阀芯的转动配合面、手柄的连接结构都做了等比例还原，安装孔的位置、接头的螺纹规格、软管的插入深度都按照实际配件的尺寸做了匹配，在做管路排布设计时，可以直接将这个模型调入装配体，

　　模拟实际安装时的软管走向、手柄操作空间，提前排查安装时可能出现的干涉问题，减少现场安装时的管路改造成本。流道的通径尺寸和12mm软管的通径保持一致，不会因为阀件的存在出现通径缩口的问题，保证流体通过时的流量稳定，不会因为阀件的阻力导致整个回路的流量达不到设计要求。手柄的握持部分做了防滑的结构设计，手上沾有少量水或者油污时，也能稳定操作换向，不会出现打滑的问题。阀体外部的金属接头部分做了防腐镀层处理，在常规的车间、实验室环境下使用，不会轻易出现锈蚀问题，延长整体的使用寿命。
