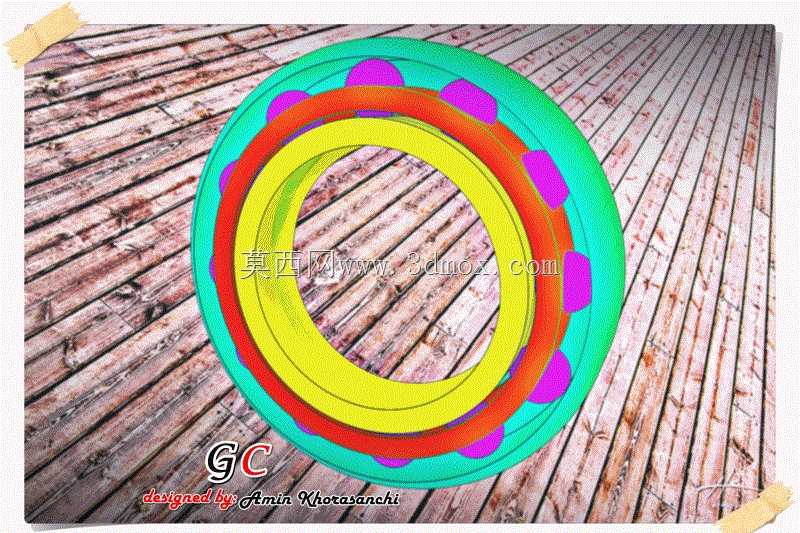

彩色分层结构滚珠轴承三维设计模型

这款滚珠轴承作为核心机械传动支撑部件，广泛应用于各类需要旋转运动传递的工业场景中，小到精密仪器的转轴支撑，大到重型工程机械的旋转机构承载，都能见到这类部件的身影。它的核心作用是在支撑旋转轴类零件的同时，最大程度降低轴运转过程中的旋转摩擦阻力，同时稳定承受径向方向的作业载荷，保障整套传动机构运转的平顺性与长期可靠性。从结构设计来看，这款轴承采用经典的双座圈配合滚动体的布局逻辑，内外两层环形座圈分别对应与静止基座、旋转轴组件的配合安装面，中间均匀排布的球形滚动体被保持架精准分隔在固定滚道内，避免滚动体之间直接接触产生额外摩擦与磨损，同时让每一颗滚动体都能均匀分担传递而来的载荷。彩色分层的外观设计并非单纯的视觉装饰，不同色彩分别对应轴承的内圈、外圈、滚动体、保持架四个核心组成部分，能够让设计人员、装配维修人员快速区分不同结构件，清晰识别各部件的装配边界与配合关系，在结构评审、装配教学、故障排查场景下都能大幅提升沟通效率。从安装边界来看，设计过程中严格遵循通用轴承的安装配合规范，内圈内径尺寸适配标准系列的旋转轴径，外圈外径匹配常规轴承座的安装孔径，轴向宽度符合对应规格轴承的安装尺寸要求，不需要额外修改配套安装结构即可直接替换同规格的常规轴承产品。在功能特性上，这款轴承依靠球形滚动体的点接触滚动特性，相比平面滑动摩擦结构能将摩擦系数降低九成以上，有效减少运转过程中的动力损耗与发热问题，同时相比其他类型的滚动轴承，它在径向载荷承载场景下具备更优的适配性，能够在中等转速、稳定径向载荷的工况下长期稳定工作，广泛适配电机转轴、机床主轴、输送辊筒、家用机电产品等多种设备的旋转支撑需求。设计过程中充分考虑了实际装配的工艺性，各部件的配合公差预留合理，既保证内圈与轴、外圈与轴承座的配合紧固性，避免运转过程中出现跑圈打滑问题，也预留了滚动体运转的合理间隙，保障轴承在合理温升范围内不会出现卡滞抱死的情况，同时保持架的结构设计能够牢牢锁定每一颗滚动体的位置，即使在轴承拆装过程中也不会出现滚动体脱落散落的问题，大幅提升装配与维护的便捷性。
